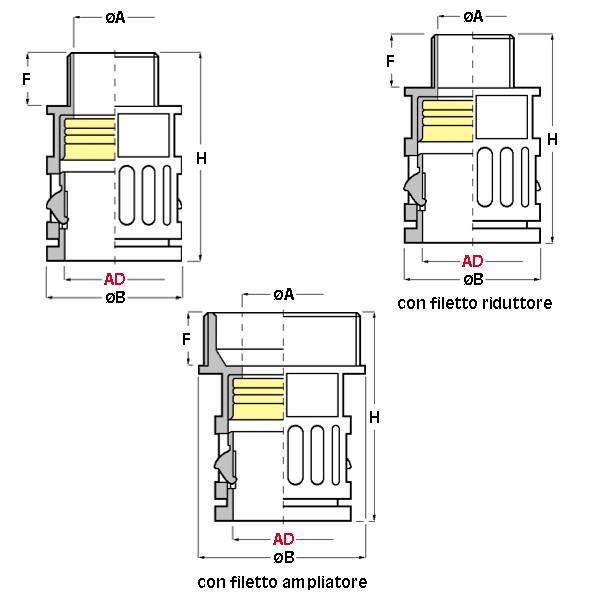

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

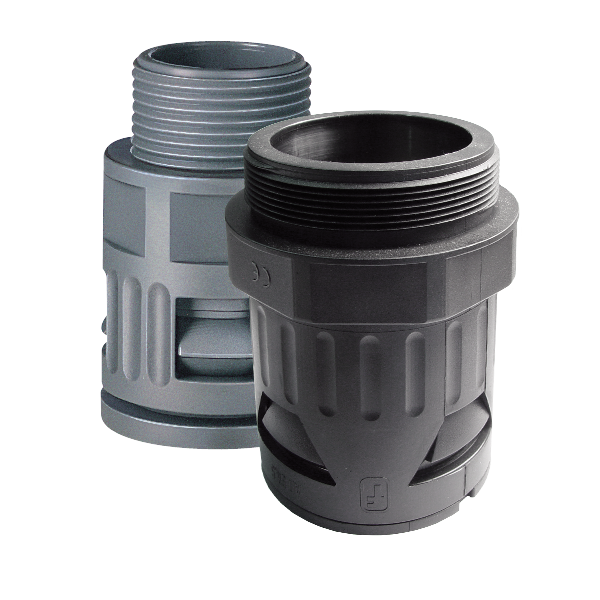

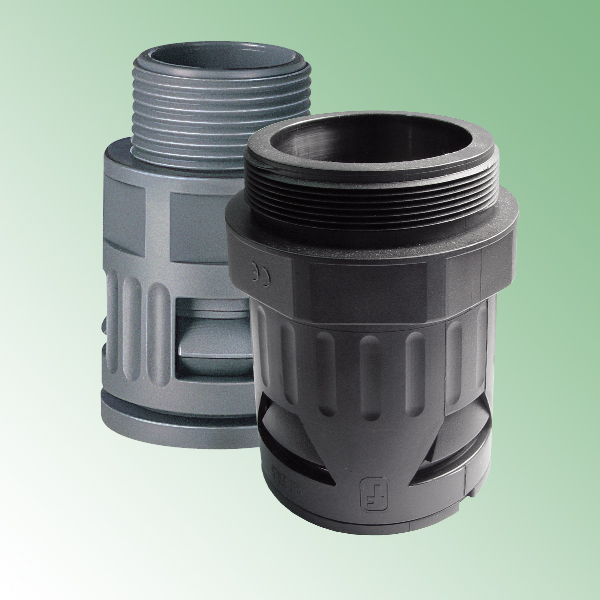

RACCORDI IN PLASTICA IP 68/IP 69 (FILETTO PG)
Materiale: corpo in poliammide, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV per i raccordi in color nero. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo PG - DIN 40430.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV per i raccordi in color nero. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo PG - DIN 40430.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQG-P 7 AD10 GRIGI | grigio | 10 | PG | 7 | 7 | 17 | 10 | 32,5 | 16 | 50 | |
| RQG-P 7 AD10 NERI | nero | 10 | PG | 7 | 7 | 17 | 10 | 32,5 | 16 | 50 | |
| RQG-P 9 AD10 GRIGI | grigio | 10 | PG | 9 | 7 | 18,5 | 10 | 32,5 | 16 | 50 | |
| RQG-P 9 AD10 NERI | nero | 10 | PG | 9 | 7 | 17 | 10 | 32,5 | 16 | 50 | |
| RQG-P 11 AD10 GRIGI | grigio | 10 | PG | 11 | 7 | 21 | 10 | 32,5 | 16 | 50 | |
| RQG-P 11 AD10 NERI | nero | 10 | PG | 11 | 7 | 21 | 10 | 32,5 | 16 | 50 | |
| RQG-P 13,5 AD10 GRIGI | grigio | 10 | PG | 13,5 | 7 | 23 | 10 | 32,5 | 16 | 25 | |
| RQG-P 13,5 AD10 NERI | nero | 10 | PG | 13,5 | 7 | 23 | 10 | 32,5 | 16 | 25 | |
| RQG-P 7 AD13 GRIGI | grigio | 13 | PG | 7 | 8 | 20 | 10 | 35 | 18 | 50 | |
| RQG-P 7 AD13 NERI | nero | 13 | PG | 7 | 8 | 20 | 10 | 35 | 18 | 50 | |
| RQG-P 9 AD13 GRIGI | grigio | 13 | PG | 9 | 10 | 20 | 10 | 35 | 18 | 50 | |
| RQG-P 9 AD13 NERI | nero | 13 | PG | 9 | 10 | 20 | 10 | 35 | 18 | 50 | |
| RQG-P 11 AD13 GRIGI | grigio | 13 | PG | 11 | 10 | 21 | 10 | 35 | 18 | 50 | |
| RQG-P 11 AD13 NERI | nero | 13 | PG | 11 | 10 | 21 | 10 | 35 | 18 | 50 | |
| RQG-P 13,5 AD13 GRIGI | grigio | 13 | PG | 13,5 | 10 | 23 | 10 | 35 | 18 | 25 | |
| RQG-P 13,5 AD13 NERI | nero | 13 | PG | 13,5 | 10 | 23 | 10 | 35 | 18 | 25 | |
| RQG-P 11 AD15,8 GRIGI | grigio | 15,8 | PG | 11 | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG-P 11 AD15,8 NERI | nero | 15,8 | PG | 11 | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG-P 13,5 AD15,8 GRIGI | grigio | 15,8 | PG | 13,5 | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG-P 13,5 AD15,8 NERI | nero | 15,8 | PG | 13,5 | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG-P 16 AD15,8 GRIGI | grigio | 15,8 | PG | 16 | 12,5 | 26,5 | 10 | 37 | 21 | 25 | |
| RQG-P 16 AD15,8 NERI | nero | 15,8 | PG | 16 | 12,5 | 26,5 | 10 | 37 | 21 | 25 | |
| RQG-P 13,5 AD18,5 GRIGI | grigio | 18,5 | PG | 13,5 | 13,5 | 26 | 13 | 43 | 24 | 50 | |
| RQG-P 13,5 AD18,5 NERI | nero | 18,5 | PG | 13,5 | 13,5 | 26 | 13 | 43 | 24 | 50 | |
| RQG-P 16 AD18,5 GRIGI | grigio | 18,5 | PG | 16 | 17 | 25,5 | 11 | 42 | 24 | 25 | |
| RQG-P 16 AD18,5 NERI | nero | 18,5 | PG | 16 | 17 | 25,5 | 11 | 42 | 24 | 25 | |
| RQG-P 13,5 AD21,2 GRIGI | grigio | 21,2 | PG | 13,5 | 15,5 | 29,5 | 10 | 43,5 | 27 | 10 | |
| RQG-P 13,5 AD21,2 NERI | nero | 21,2 | PG | 13,5 | 15,5 | 29,5 | 10 | 43,5 | 27 | 10 | |
| RQG-P 16 AD21,2 GRIGI | grigio | 21,2 | PG | 16 | 17 | 29,5 | 13 | 46 | 27 | 50 | |
| RQG-P 16 AD21,2 NERI | nero | 21,2 | PG | 16 | 17 | 29,5 | 13 | 46 | 27 | 50 | |
| RQG-P 16 AD28,5 GRIGI | grigio | 28,5 | PG | 16 | 17 | 37 | 12 | 48,5 | 34 | 10 | |
| RQG-P 16 AD28,5 NERI | nero | 28,5 | PG | 16 | 17 | 37 | 12 | 48,5 | 34 | 10 | |
| RQG-P 21 AD28,5 GRIGI | grigio | 28,5 | PG | 21 | 23,5 | 37 | 12,5 | 48,5 | 34 | 25 | |
| RQG-P 21 AD28,5 NERI | nero | 28,5 | PG | 21 | 23,5 | 37 | 12,5 | 48,5 | 34 | 25 | |
| RQG-P 29 AD34,5 GRIGI | grigio | 34,5 | PG | 29 | 30 | 44 | 14,5 | 51 | 40 | 25 | |
| RQG-P 29 AD34,5 NERI | nero | 34,5 | PG | 29 | 30 | 44 | 14,5 | 51 | 40 | 25 | |
| RQG-P 36 AD42,5 GRIGI* | grigio | 42,5 | PG | 36 | 36 | 53 | 17 | 76 | 60 | 25 | |
| RQG-P 36 AD42,5 NERI* | nero | 42,5 | PG | 36 | 36 | 63 | 17 | 76 | 60 | 25 | |
| RQG-P 48 AD54,5 GRIGI* | grigio | 54,5 | PG | 48 | 47,5 | 74 | 17 | 88 | 70 | 10 | |
| RQG-P 48 AD54,5 NERI* | nero | 54,5 | PG | 48 | 47,5 | 64 | 17 | 88 | 70 | 10 |
