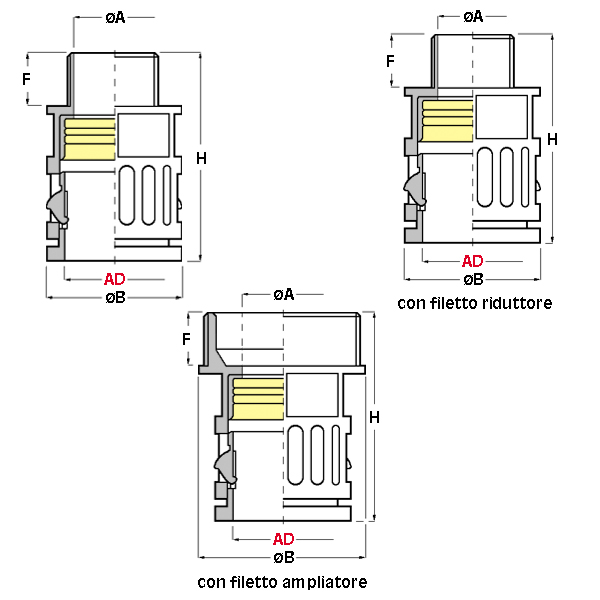

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

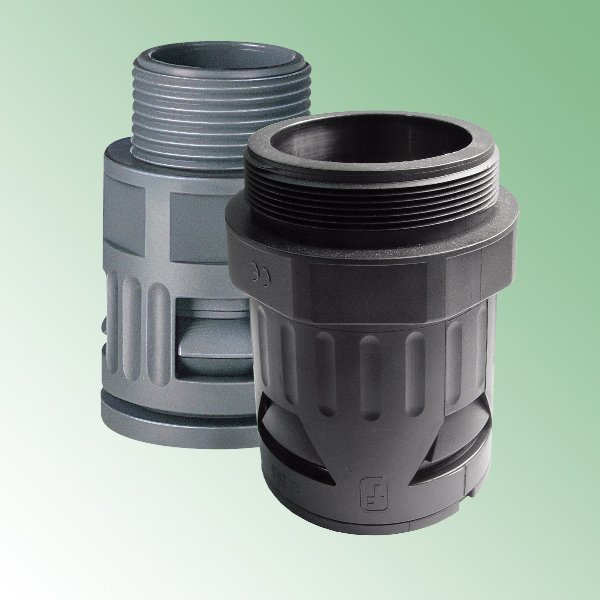

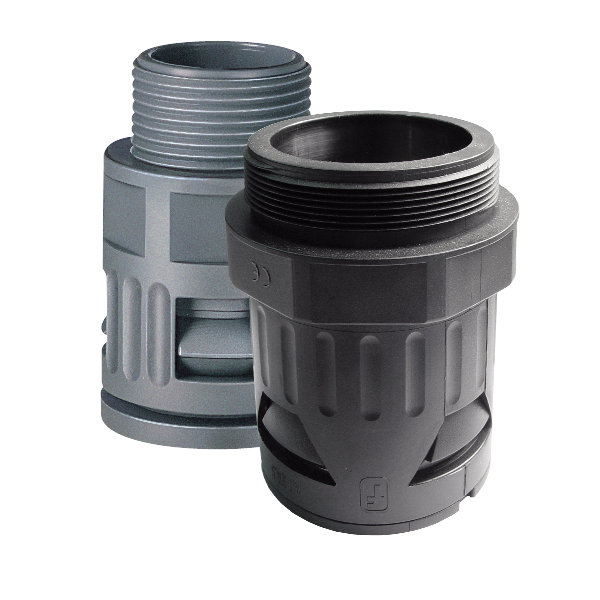

RACCORDI IN PLASTICA IP 68/IP 69 (FILETTO METRICO)
Materiale: corpo in poliammide, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), c-UL-us Listed, DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Dalla dimensione AD21,2 in poi (soltanto in colore nero) sono conformi ai requisiti secondo UL 514B (CSA C22.2 Nr. 18.3-12) e sono specificatamente adatti per essere assemblati col tubo corrugato PA 6-UL-SD così da poter realizzare un’installazione certificata “UL Listed”. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV per i raccordi in color nero. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo Metrico - EN 60423.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), c-UL-us Listed, DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Dalla dimensione AD21,2 in poi (soltanto in colore nero) sono conformi ai requisiti secondo UL 514B (CSA C22.2 Nr. 18.3-12) e sono specificatamente adatti per essere assemblati col tubo corrugato PA 6-UL-SD così da poter realizzare un’installazione certificata “UL Listed”. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV per i raccordi in color nero. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo Metrico - EN 60423.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQG-M 10 AD10 NERI | nero | 10 | Metrico | 10x1 | 6 | 17 | 11,5 | 34,5 | 16 | 50 | |
| RQG-M 10 AD10 GRIGI | grigio | 10 | Metrico | 10x1 | 6 | 17 | 11,5 | 34,5 | 16 | 50 | |
| RQG-M 12 AD10 NERI | nero | 10 | Metrico | 12x1,5 | 7 | 20 | 11,5 | 34,5 | 16 | 50 | |
| RQG-M 12 AD10 GRIGI | grigio | 10 | Metrico | 12x1,5 | 7 | 20 | 11,5 | 34,5 | 16 | 50 | |
| RQG-M 12 AD13 NERI | nero | 13 | Metrico | 12x1,5 | 7 | 20 | 12 | 37 | 18 | 50 | |
| RQG-M 12 AD13 GRIGI | grigio | 13 | Metrico | 12x1,5 | 7 | 20 | 12 | 37 | 18 | 50 | |
| RQG-M 16 AD13 NERI | nero | 13 | Metrico | 16x1,5 | 10 | 20 | 11,5 | 37 | 18 | 50 | |
| RQG-M 16 AD13 GRIGI | grigio | 13 | Metrico | 16x1,5 | 10 | 20 | 11,5 | 37 | 18 | 50 | |
| RQG-M 16 AD15,8 NERI | nero | 15,8 | Metrico | 16x1,5 | 11 | 23 | 11,5 | 39 | 21 | 50 | |
| RQG-M 16 AD15,8 GRIGI | grigio | 15,8 | Metrico | 16x1,5 | 11 | 23 | 11,5 | 39 | 21 | 50 | |
| RQG-M 20 AD15,8 NERI | nero | 15,8 | Metrico | 20x1,5 | 12 | 25 | 13 | 39 | 21 | 50 | |
| RQG-M 20 AD15,8 GRIGI | grigio | 15,8 | Metrico | 20x1,5 | 12 | 25 | 13 | 39 | 21 | 50 | |
| RQG-M 20 AD18,5 NERI | nero | 18,5 | Metrico | 20x1,5 | 13,5 | 26 | 13 | 42 | 24 | 50 | |
| RQG-M 20 AD18,5 GRIGI | grigio | 18,5 | Metrico | 20x1,5 | 13,5 | 26 | 13 | 42 | 24 | 50 | |
| RQG-M 20 AD21,2 NERI | nero | 21,2 | Metrico | 20x1,5 | 15 | 29,5 | 13 | 44,5 | 27 | 50 | |
| RQG-M 20 AD21,2 GRIGI | grigio | 21,2 | Metrico | 20x1,5 | 15 | 29,5 | 13 | 44,5 | 27 | 50 | |
| RQG-M 25 AD21,2 NERI | nero | 21,2 | Metrico | 25x1,5 | 17 | 29,5 | 13 | 44,5 | 27 | 50 | |
| RQG-M 25 AD21,2 GRIGI | grigio | 21,2 | Metrico | 25x1,5 | 17 | 29,5 | 13 | 44,5 | 27 | 50 | |
| RQG-M 25 AD28,5 NERI | nero | 28,5 | Metrico | 25x1,5 | 19,5 | 37 | 13 | 47 | 34 | 25 | |
| RQG-M 25 AD28,5 GRIGI | grigio | 28,5 | Metrico | 25x1,5 | 19,5 | 37 | 13 | 47 | 34 | 25 | |
| RQG-M 32 AD28,5 NERI | nero | 28,5 | Metrico | 32x1,5 | 23,5 | 37 | 15 | 49 | 34 | 25 | |
| RQG-M 32 AD28,5 GRIGI | grigio | 28,5 | Metrico | 32x1,5 | 23,5 | 37 | 15 | 49 | 34 | 25 | |
| RQG-M 32 AD34,5 NERI | nero | 34,5 | Metrico | 32x1,5 | 25,5 | 44 | 15 | 51 | 40 | 25 | |
| RQG-M 32 AD34,5 GRIGI | grigio | 34,5 | Metrico | 32x1,5 | 25,5 | 44 | 15 | 51 | 40 | 25 | |
| RQG-M 40 AD34,5 NERI | nero | 34,5 | Metrico | 40x1,5 | 30,5 | 48,5 | 15 | 44,5 | 40 | 25 | |
| RQG-M 40 AD34,5 GRIGI | grigio | 34,5 | Metrico | 40x1,5 | 30,5 | 48,5 | 15 | 51,5 | 40 | 25 | |
| RQG-M 40 AD42,5 NERI | nero | 42,5 | Metrico | 40x1,5 | 32 | 58 | 17 | 76 | 55 | 25 | |
| RQG-M 40 AD42,5 GRIGI | grigio | 42,5 | Metrico | 40x1,5 | 32 | 58 | 17 | 76 | 55 | 25 | |
| RQG-M 50 AD42,5 NERI | nero | 42,5 | Metrico | 50x1,5 | 37,5 | 63 | 17 | 76 | 60 | 25 | |
| RQG-M 50 AD42,5 GRIGI | grigio | 42,5 | Metrico | 50x1,5 | 37,5 | 63 | 17 | 76 | 60 | 25 | |
| RQG-M 50 AD54,5 NERI | nero | 54,5 | Metrico | 50x1,5 | 42,5 | 68 | 17 | 88 | 65 | 10 | |
| RQG-M 50 AD54,5 GRIGI | grigio | 54,5 | Metrico | 50x1,5 | 42,5 | 68 | 17 | 88 | 65 | 10 | |
| RQG-M 63 AD54,5 NERI | nero | 54,5 | Metrico | 63x1,5 | 49 | 74 | 17 | 88 | 70 | 10 | |
| RQG-M 63 AD54,5 GRIGI | grigio | 54,5 | Metrico | 63x1,5 | 49 | 74 | 17 | 88 | 70 | 10 |
