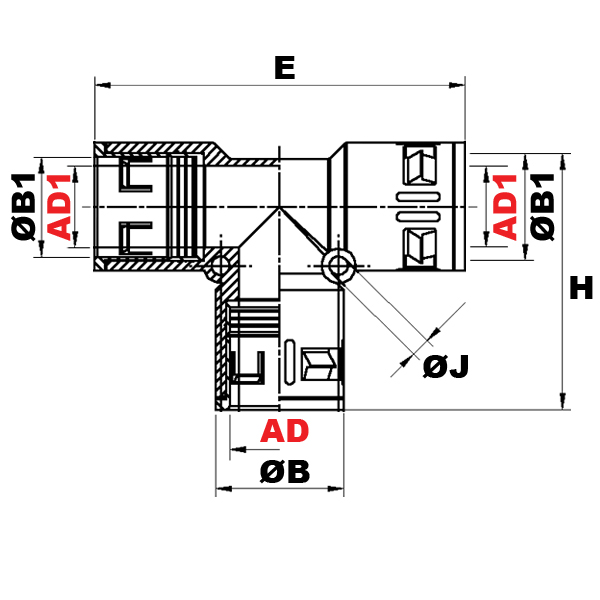

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

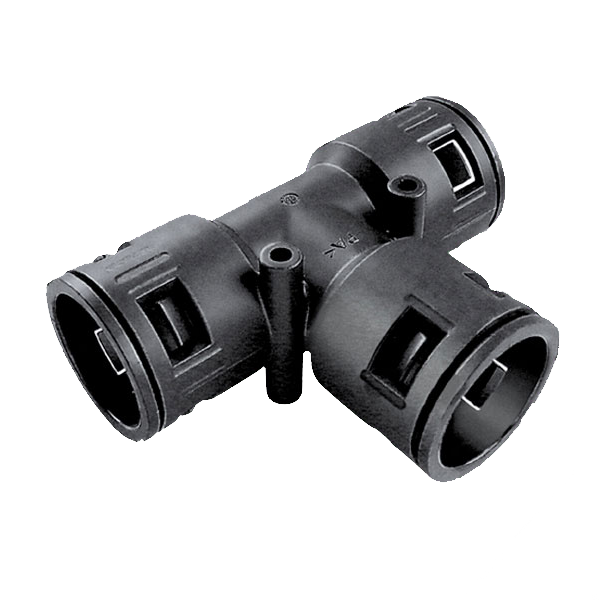

RACCORDI IN PLASTICA A “T” IP 68/IP 69K
Materiale: corpo in poliammide 6, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 e IP 69K secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: c-UR-us (file n. E86359, UL 1696 – CSA 22.2), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 3), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Vengono utilizzati per creare delle diramazioni a “T”. I tubi in uscita dalla diramazione possono essere di diametro uguale o inferiore rispetto al diametro del tubo in entrata. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 e IP 69K secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: c-UR-us (file n. E86359, UL 1696 – CSA 22.2), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 3), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Vengono utilizzati per creare delle diramazioni a “T”. I tubi in uscita dalla diramazione possono essere di diametro uguale o inferiore rispetto al diametro del tubo in entrata. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | colore | Ø esterno tubo AD | Ø esterno tubo AD1 | ØB mm | ØB1 mm | H mm | E mm | ØJ mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQT-PA 3xAD15,8 NERI | nero | 15,8 | 15,8 | 23 | 23 | 54,5 | 80 | 2x5,5 | 10 | |
| RQT-PA 3xAD15,8 GRIGI | grigio | 15,8 | 15,8 | 23 | 23 | 54,5 | 80 | 2x5,5 | 10 | |
| RQT-PA 3xAD21,2 NERI | nero | 21,2 | 21,2 | 29,5 | 29,5 | 66 | 93,5 | 2x6,5 | 10 | |
| RQT-PA 3xAD21,2 GRIGI | grigio | 21,2 | 21,2 | 29,5 | 29,5 | 66 | 93,5 | 2x6,5 | 10 | |
| RQT-PA 3xAD28,5 NERI | nero | 28,5 | 28,5 | 37 | 37 | 78 | 107 | 2x6,5 | 10 | |
| RQT-PA 3xAD28,5 GRIGI | grigio | 28,5 | 28,5 | 37 | 37 | 78 | 107 | 2x6,5 | 10 | |
| RQT-PA 1xAD34,5/2xAD28,5 GRIGI | grigio | 34,5 | 34,5 | 44 | 44 | 90,5 | 119 | 2x6,5 | 10 | |
| RQT-PA 1xAD34,5/2xAD28,5 NERI | nero | 34,5 | 28,5 | 44 | 37 | 77 | 113 | 2x6,5 | 10 | |
| RQT-PA 3xAD34,5 NERI | nero | 34,5 | 34,5 | 44 | 44 | 90,5 | 119 | 2x6,5 | 10 | |
| RQT-PA 3xAD34,5 GRIGI | grigio | 34,5 | 28,5 | 44 | 37 | 77 | 113 | 2x6,5 | 10 | |
| RQT-PA 3xAD42,5 NERI | nero | 42,5 | 42,5 | 52 | 52 | 94,5 | 138 | 2x6,5 | 10 | |
| RQT-PA 3xAD42,5 GRIGI | grigio | 42,5 | 42,5 | 52 | 52 | 94,5 | 138 | 2x6,5 | 10 | |
| RQT-PA 3xAD54,5 NERI | nero | 54,5 | 54,5 | 64 | 64 | 105 | 146 | 2x6,5 | 5 | |
| RQT-PA 3xAD54,5 GRIGI | grigio | 54,5 | 54,5 | 64 | 64 | 105 | 146 | 2x6,5 | 5 |
