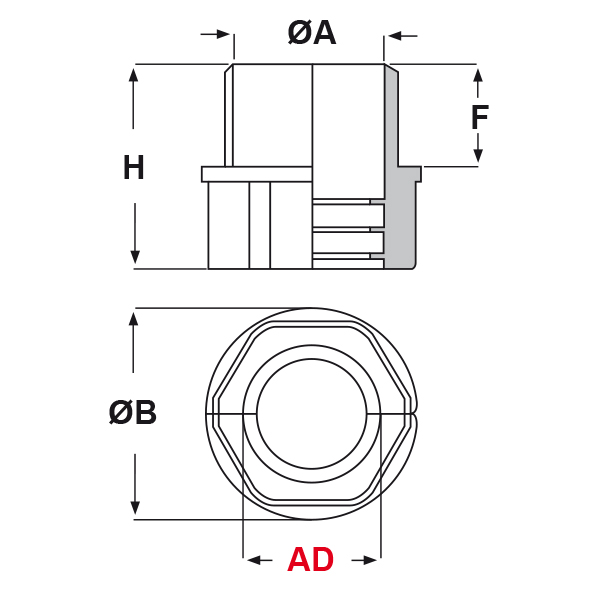

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

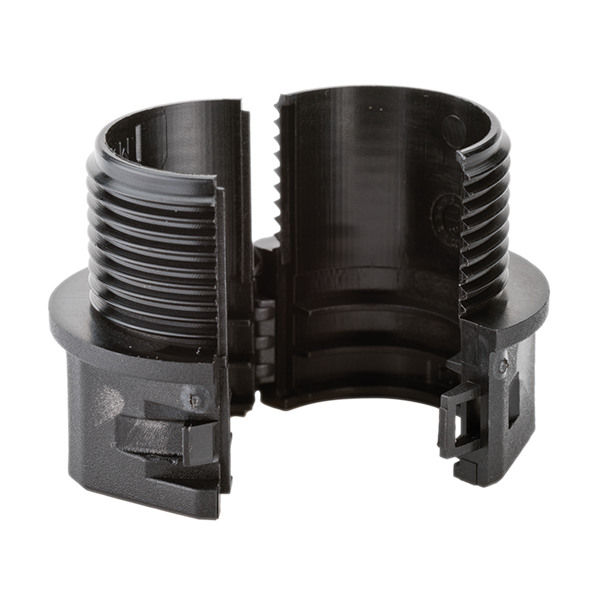

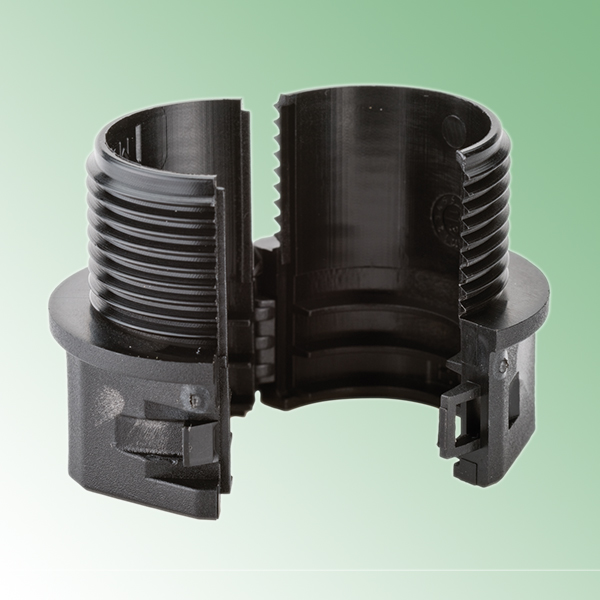

RACCORDI IN PLASTICA “DUO” IP 50 (FILETTO METRICO)
Materiale: poliammide 6 modificato.
Colore: nero.
Temperatura d'uso: -40°C / +110°C (con punte fino a +150°C)
Protezione IP: IP 50 secondo le specifiche EN/IEC 60529.

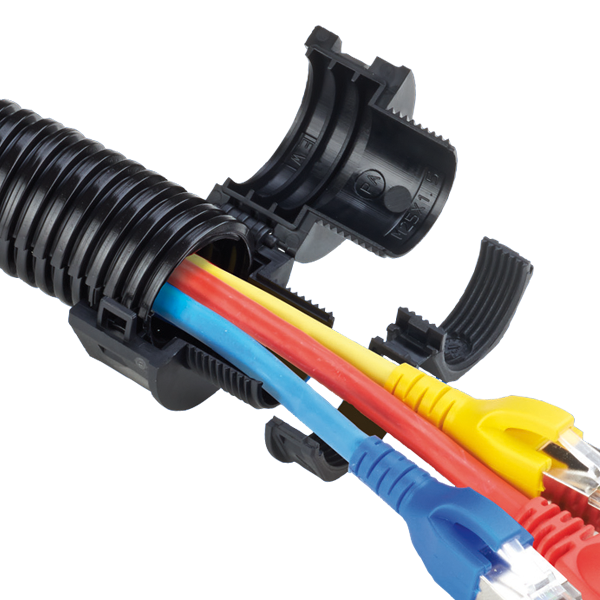

Caratteristiche: questi particolari raccordi “apri-chiudi” sono stati appositamente progettati per essere utilizzati in combinazione con i tubi corrugati “DUO”. Vengono generalmente utilizzati in caso di cavi già cablati. Per l’assemblaggio sul tubo, aprire i raccordi, montarli sul tubo e chiuderli. Possono essere facilmente riaperti e riutilizzati. Hanno filettatura passo Metrico - EN 60423. Per il fissaggio sulla struttura con foro non filettato, sono disponibili i specifici controdadi “DUO”.
Colore: nero.
Temperatura d'uso: -40°C / +110°C (con punte fino a +150°C)
Protezione IP: IP 50 secondo le specifiche EN/IEC 60529.
Caratteristiche: questi particolari raccordi “apri-chiudi” sono stati appositamente progettati per essere utilizzati in combinazione con i tubi corrugati “DUO”. Vengono generalmente utilizzati in caso di cavi già cablati. Per l’assemblaggio sul tubo, aprire i raccordi, montarli sul tubo e chiuderli. Possono essere facilmente riaperti e riutilizzati. Hanno filettatura passo Metrico - EN 60423. Per il fissaggio sulla struttura con foro non filettato, sono disponibili i specifici controdadi “DUO”.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQG-DUO-M 16 AD15,8 | 15,8 | Metrico | 16 x 1,5 | 11 | 30 | 15 | 30 | 26 | 10 | |
| RQG-DUO-M 20 AD15,8 | 15,8 | Metrico | 20 x 1,5 | 15 | 30 | 15 | 30 | 26 | 10 | |
| RQG-DUO-M 20 AD21,2 | 21,2 | Metrico | 20 x 1,5 | 15 | 32 | 15 | 30 | 28 | 10 | |
| RQG-DUO-M 25 AD21,2 | 21,2 | Metrico | 25 x 1,5 | 21 | 32 | 15 | 30 | 28 | 10 | |
| RQG-DUO-M 25 AD28,5 | 28,5 | Metrico | 25 x 1,5 | 21 | 40 | 15 | 35 | 36 | 10 | |
| RQG-DUO-M 32 AD28,5 | 28,5 | Metrico | 32 x 1,5 | 27 | 40 | 15 | 35 | 36 | 5 | |
| RQG-DUO-M 32 AD34,5 | 34,5 | Metrico | 32 x 1,5 | 27 | 50 | 15 | 35 | 46 | 5 | |
| RQG-DUO-M 40 AD34,5 | 34,5 | Metrico | 40 x 1,5 | 35 | 50 | 15 | 35 | 46 | 5 | |
| RQG-DUO-M 40 AD42,5 | 42,5 | Metrico | 40 x 1,5 | 35 | 62 | 15 | 35 | 55 | 5 | |
| RQG-DUO-M 50 AD42,5 | 42,5 | Metrico | 50 x 1,5 | 44 | 62 | 20 | 40 | 55 | 5 | |
| RQG-DUO-M 50 AD54,5 | 54,5 | Metrico | 50 x 1,5 | 44 | 72 | 20 | 45 | 65 | 5 | |
| RQG-DUO-M 63 AD54,5 | 54,5 | Metrico | 63 x 1,5 | 57 | 72 | 20 | 45 | 65 | 5 |
