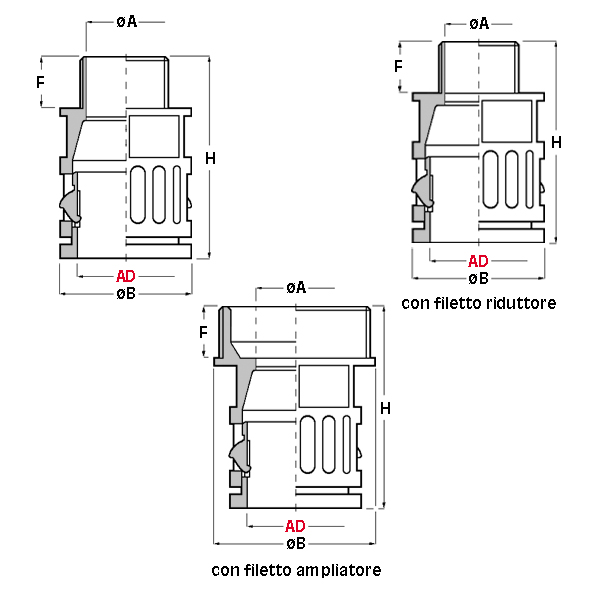

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

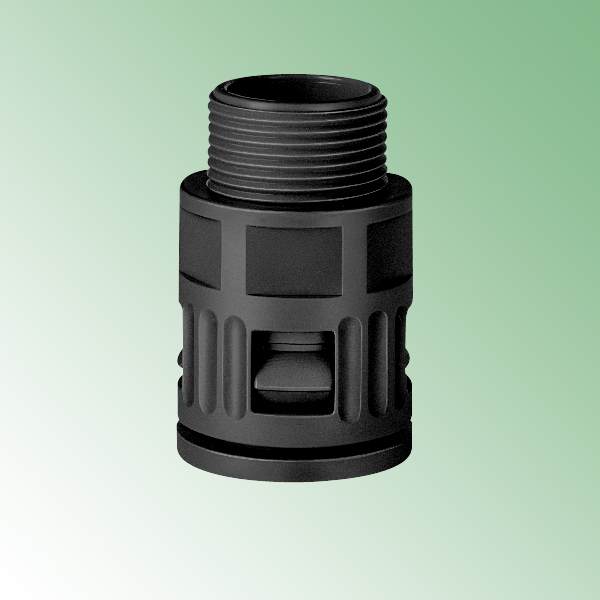

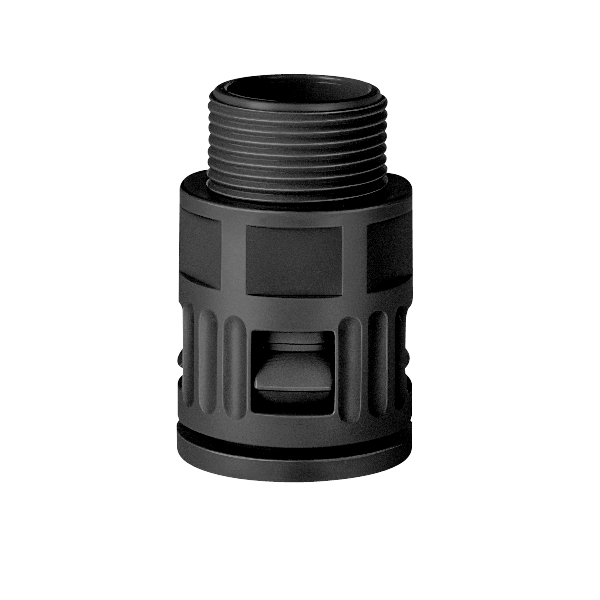

RACCORDI IN PLASTICA IP 66 (FILETTO CTG)
Materiale: poliammide.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), NFPA 130, LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono una protezione IP 66 grazie alla struttura conica dell’interno. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo CTG - JIS B 0204 / Whitworth - DIN ISO 228-1.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), NFPA 130, LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono una protezione IP 66 grazie alla struttura conica dell’interno. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo CTG - JIS B 0204 / Whitworth - DIN ISO 228-1.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQG1-C 1/4" AD10 NERI | 10 | CTG | 1/4" | 7 | 17 | 10 | 32,5 | 16 | 50 | |
| RQG1-C 1/4" AD13 NERI | 13 | CTG | 1/4" | 9 | 20 | 10 | 35 | 18 | 50 | |
| RQG1-C 3/8" AD13 NERI | 13 | CTG | 3/8" | 10 | 21 | 10 | 35 | 18 | 50 | |
| RQG1-C 1/2" AD13 NERI | 13 | CTG | 1/2" | 13 | 27 | 14 | 39,5 | 18 | 50 | |
| RQG1-C 3/8" AD15,8 NERI | 15,8 | CTG | 3/8" | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG1-C 1/2" AD15,8 NERI | 15,8 | CTG | 1/2" | 12,5 | 27 | 13,5 | 41,5 | 21 | 50 | |
| RQG1-C 1/2" AD21,2 NERI | 21,2 | CTG | 1/2" | 16 | 29,5 | 13 | 45,5 | 27 | 50 | |
| RQG1-C 3/4" AD28,5 NERI | 28,5 | CTG | 3/4" | 20,5 | 37 | 13 | 48 | 34 | 25 | |
| RQG1-C 1" AD34,5 NERI | 34,5 | CTG | 1" | 25,5 | 44 | 16 | 52 | 40 | 25 | |
| RQG1-C 1 1/4" AD42,5 NERI | 42,5 | CTG | 1 1/4" | 35 | 52 | 18 | 56,5 | 49 | 25 | |
| RQG1-C 1 1/2" AD54,5 NERI | 54,5 | CTG | 1 1/2" | 40 | 64 | 14 | 54 | 59 | 10 | |
| RQG1-C 2" AD54,5 NERI | 54,5 | CTG | 2" | 49 | 64 | 18 | 58 | 60 | 10 |
