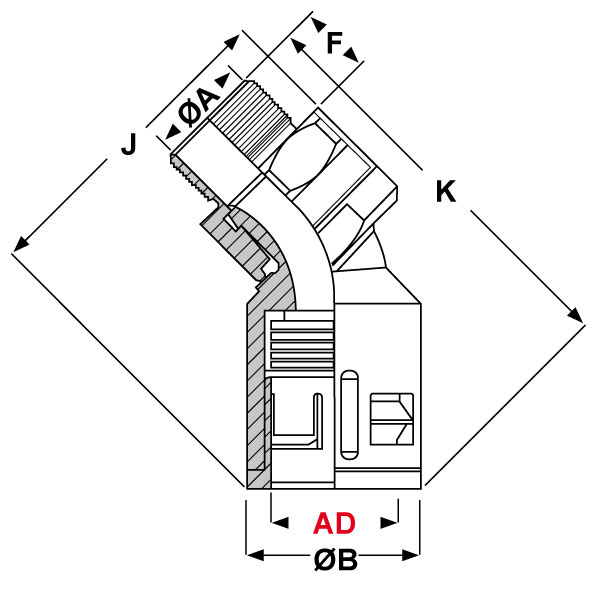

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

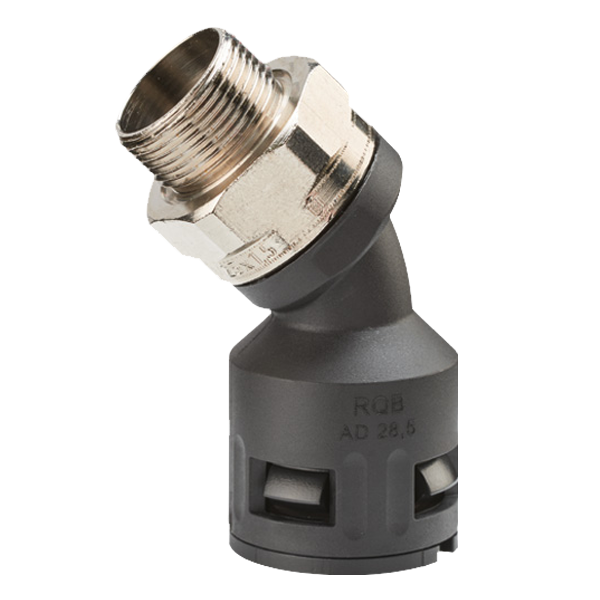

RACCORDI IN PLASTICA A 45° "EASY-ENTRY" CON FILETTO GIREVOLE IN METALLO IP 68/IP 69K (FILETTO METRICO)
Materiale: corpo in poliammide, guarnizione interna in TPE, filetto girevole in ottone nichelato.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), EN 45545-2 HL3, DB, SNCF, c-UR-us (UL 1696 / CSA 22.2; file n. E86359), UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti all’impatto ed anche agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. La testa filettata girevole permette di posizionare i raccordi nel verso desiderato anche dopo averli installati sulla struttura. Il filetto in metallo conferisce la massima tenuta al serraggio sia che essi vengano montati con il controdado sia che vengano montati direttamente sulla struttura. Vengono forniti completi di guarnizione O-Ring e guarnizione piana Centellen (senza alogeni, resistente alle elevate sollecitazioni meccaniche, resistente agli oli ed ai raggi UV e adatta per la protezione da acqua e polvere). Con filettatura passo Metrico - EN 60423.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), EN 45545-2 HL3, DB, SNCF, c-UR-us (UL 1696 / CSA 22.2; file n. E86359), UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti all’impatto ed anche agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. La testa filettata girevole permette di posizionare i raccordi nel verso desiderato anche dopo averli installati sulla struttura. Il filetto in metallo conferisce la massima tenuta al serraggio sia che essi vengano montati con il controdado sia che vengano montati direttamente sulla struttura. Vengono forniti completi di guarnizione O-Ring e guarnizione piana Centellen (senza alogeni, resistente alle elevate sollecitazioni meccaniche, resistente agli oli ed ai raggi UV e adatta per la protezione da acqua e polvere). Con filettatura passo Metrico - EN 60423.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | K mm | J mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQBK45DR-M 20 AD21,2 NERI L6 | 21,2 | Metrico | 20x1,5 | 13 | 29,5 | 6 | 65,5 | 54,5 | 27 | 50 | |
| RQBK45DR-M 20 AD21,2 NERI L12 | 21,2 | Metrico | 20x1,5 | 13 | 29,5 | 12 | 71,5 | 54,5 | 27 | 50 | |
| RQBK45DR-M 25 AD28,5 NERI L7 | 28,5 | Metrico | 25x1,5 | 17 | 37 | 7 | 81 | 66 | 34 | 25 | |
| RQBK45DR-M 25 AD28,5 NERI L13 | 28,5 | Metrico | 25x1,5 | 17 | 37 | 13 | 87 | 66 | 34 | 25 | |
| RQBK45DR-M 32 AD34,5 NERI L8 | 34,5 | Metrico | 32x1,5 | 24,5 | 44 | 8 | 86 | 74 | 43 | 10 | |
| RQBK45DR-M 32 AD34,5 NERI L14 | 34,5 | Metrico | 32x1,5 | 24,5 | 44 | 14 | 92 | 74 | 43 | 10 | |
| RQBK45DR-M 40 AD42,5 NERI L8 | 42,5 | Metrico | 40x1,5 | 31,5 | 52 | 8 | 95 | 85 | 52 | 10 | |
| RQBK45DR-M 40 AD42,5 NERI L17 | 42,5 | Metrico | 40x1,5 | 31,5 | 52 | 17 | 104 | 85 | 52 | 10 |
