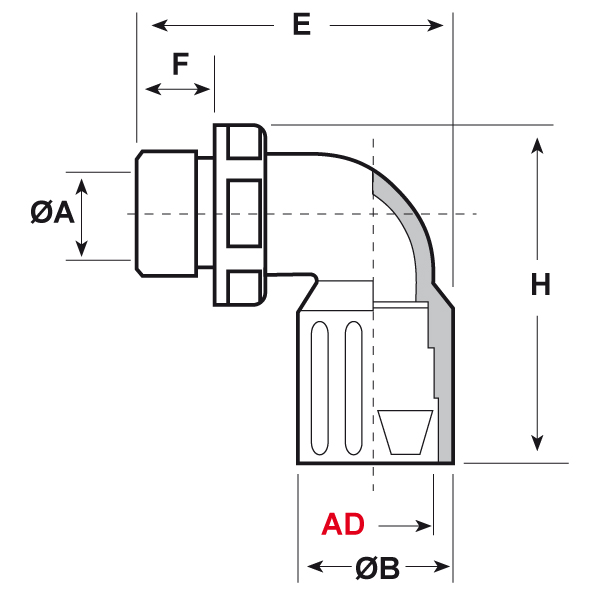

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

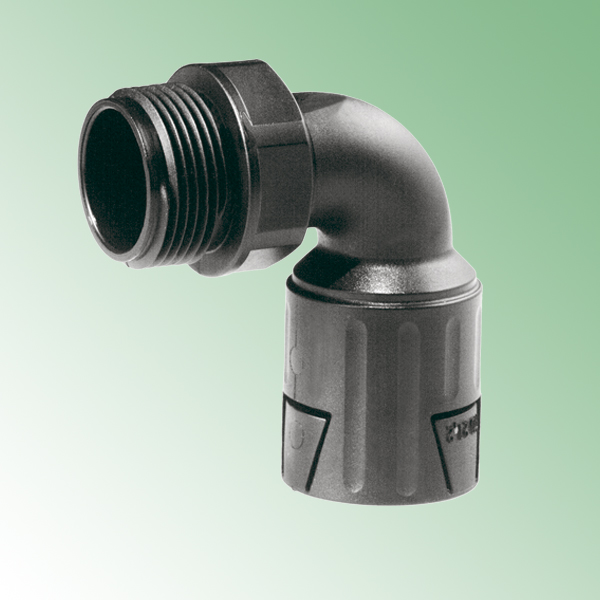

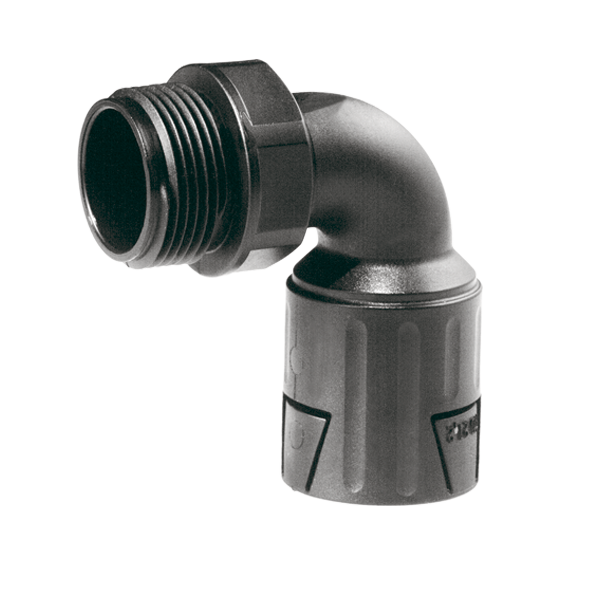

RACCORDI IN PLASTICA A 90° IP 65 - SERIE “LIGHT” (FILETTO METRICO)
Materiale: poliammide 6.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 65 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-UR-us (file n. E86359), UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 65 grazie alla struttura conica dell’interno. I raccordi serie “LIGHT” si contraddistinguono per il diverso disegno del corpo. Questo non contiene al suo interno la boccola per la connessione col tubo, ma è dotato di denti di bloccaggio integrati al corpo stesso che assolvono alla funzione di connesione col tubo. Per lo sganciamento dal tubo è sufficiente utilizzare un semplice cacciavite con il quale si sollevano i denti di bloccaggio per poi consentire il riutilizzo del raccordo. La forma arrotondata del gomito favorisce il passaggio dei cavi (“EASY-ENTRY”). Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto Metrico secondo EN 60423.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 65 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-UR-us (file n. E86359), UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 65 grazie alla struttura conica dell’interno. I raccordi serie “LIGHT” si contraddistinguono per il diverso disegno del corpo. Questo non contiene al suo interno la boccola per la connessione col tubo, ma è dotato di denti di bloccaggio integrati al corpo stesso che assolvono alla funzione di connesione col tubo. Per lo sganciamento dal tubo è sufficiente utilizzare un semplice cacciavite con il quale si sollevano i denti di bloccaggio per poi consentire il riutilizzo del raccordo. La forma arrotondata del gomito favorisce il passaggio dei cavi (“EASY-ENTRY”). Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto Metrico secondo EN 60423.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | E mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQLB1 90-M 16 AD13 GRIGI | grigio | 54,5 | Metrico | 16x1,5 | 45 | 64 | 16 | 122 | 94,8 | 66 | 50 | |
| RQLB1 90-M 16 AD13 NERI | nero | 13 | Metrico | 16x1,5 | 10 | 20 | 11 | 47 | 42,5 | 18 | 50 | |
| RQLB1 90-M 20 AD15,8 GRIGI | grigio | 13 | Metrico | 20x1,5 | 10 | 20 | 11 | 47 | 42,5 | 18 | 50 | |
| RQLB1 90-M 20 AD15,8 NERI | nero | 15,8 | Metrico | 20x1,5 | 12,5 | 24 | 11 | 52 | 46,5 | 22 | 50 | |
| RQLB1 90-M 20 AD18,5 GRIGI | grigio | 15,8 | Metrico | 20x1,5 | 12,5 | 24 | 11 | 52 | 46,5 | 22 | 50 | |
| RQLB1 90-M 20 AD18,5 NERI | nero | 18,5 | Metrico | 20x1,5 | 14 | 26 | 13 | 55,5 | 51,5 | 27 | 50 | |
| RQLB1 90-M 25 AD18,5 GRIGI | grigio | 18,5 | Metrico | 25x1,5 | 14 | 26 | 13 | 55,5 | 51,5 | 27 | 50 | |
| RQLB1 90-M 25 AD18,5 NERI | nero | 18,5 | Metrico | 25x1,5 | 14 | 26 | 13 | 55,5 | 51,5 | 27 | 50 | |
| RQLB1 90-M 20 AD21,2 GRIGI | grigio | 18,5 | Metrico | 20x1,5 | 14 | 26 | 13 | 55,5 | 51,5 | 27 | 50 | |
| RQLB1 90-M 20 AD21,2 NERI | nero | 21,2 | Metrico | 20x1,5 | 14 | 29,5 | 13 | 61,8 | 54,2 | 27 | 50 | |
| RQLB1 90-M 25 AD21,2 GRIGI | grigio | 21,2 | Metrico | 25x1,5 | 14 | 29,5 | 13 | 61,8 | 54,2 | 27 | 50 | |
| RQLB1 90-M 25 AD21,2 NERI | nero | 21,2 | Metrico | 25x1,5 | 14 | 29,5 | 13 | 61,8 | 54,2 | 27 | 50 | |
| RQLB1 90-M 25 AD28,5 GRIGI | grigio | 21,2 | Metrico | 25x1,5 | 14 | 29,5 | 13 | 61,8 | 54,2 | 27 | 25 | |
| RQLB1 90-M 25 AD28,5 NERI | nero | 28,5 | Metrico | 25x1,5 | 18,8 | 36 | 13 | 71,5 | 66,7 | 35 | 25 | |
| RQLB1 90-M 32 AD28,5 GRIGI | grigio | 28,5 | Metrico | 32x1,5 | 18,8 | 36 | 13 | 71,5 | 66,7 | 35 | 25 | |
| RQLB1 90-M 32 AD28,5 NERI | nero | 28,5 | Metrico | 32x1,5 | 18,8 | 36 | 13 | 71,5 | 66,7 | 35 | 25 | |
| RQLB1 90-M 32 AD34,5 GRIGI | grigio | 34,5 | Metrico | 32x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 32 AD34,5 NERI | nero | 34,5 | Metrico | 32x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 40 AD34,5 GRIGI | grigio | 28,5 | Metrico | 40x1,5 | 18,8 | 36 | 13 | 71,5 | 66,7 | 35 | 10 | |
| RQLB1 90-M 40 AD34,5 NERI | nero | 34,5 | Metrico | 40x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 40 AD42,5 GRIGI | grigio | 34,5 | Metrico | 40x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 40 AD42,5 NERI | nero | 34,5 | Metrico | 40x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 50 AD42,5 GRIGI | grigio | 34,5 | Metrico | 50x1,5 | 26 | 44 | 15 | 85,5 | 71 | 43 | 10 | |
| RQLB1 90-M 50 AD42,5 NERI | nero | 42,5 | Metrico | 50x1,5 | 35 | 52 | 16 | 104,5 | 81,5 | 53 | 10 | |
| RQLB1 90-M 50 AD54,5 GRIGI | grigio | 42,5 | Metrico | 50x1,5 | 35 | 52 | 16 | 104,5 | 81,5 | 53 | 5 | |
| RQLB1 90-M 50 AD54,5 NERI | nero | 42,5 | Metrico | 50x1,5 | 35 | 52 | 16 | 104,5 | 81,5 | 53 | 5 | |
| RQLB1 90-M 63 AD54,5 GRIGI | grigio | 42,5 | Metrico | 63x1,5 | 35 | 52 | 16 | 104,5 | 81,5 | 53 | 5 | |
| RQLB1 90-M 63 AD54,5 NERI | nero | 54,5 | Metrico | 63x1,5 | 45 | 64 | 16 | 122 | 94,8 | 66 | 5 |
