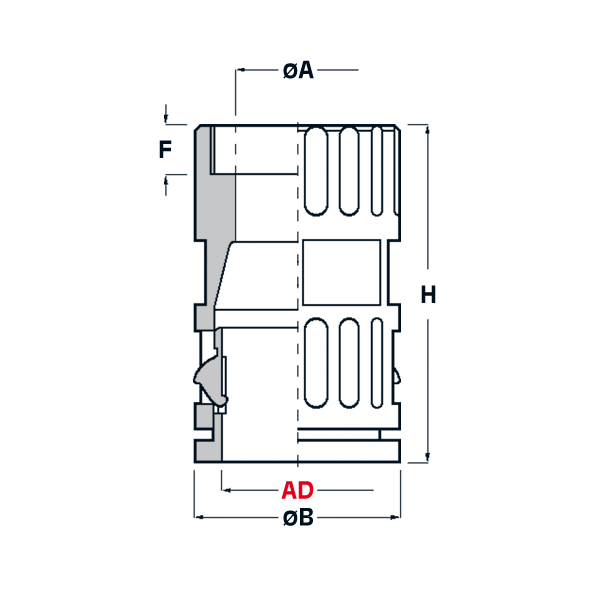

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

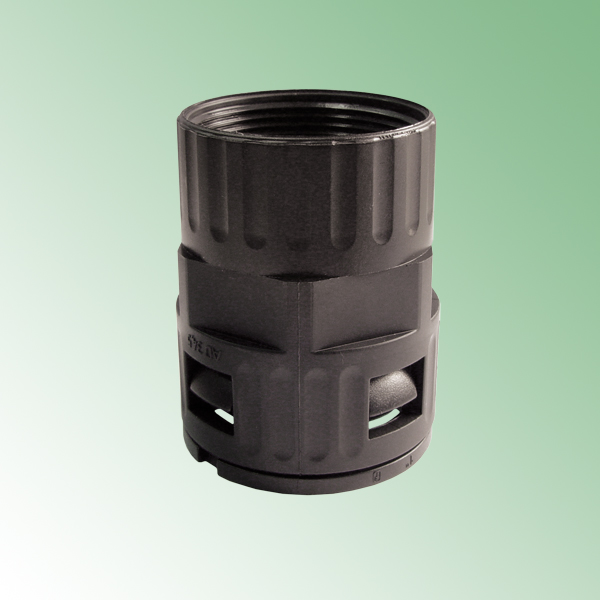

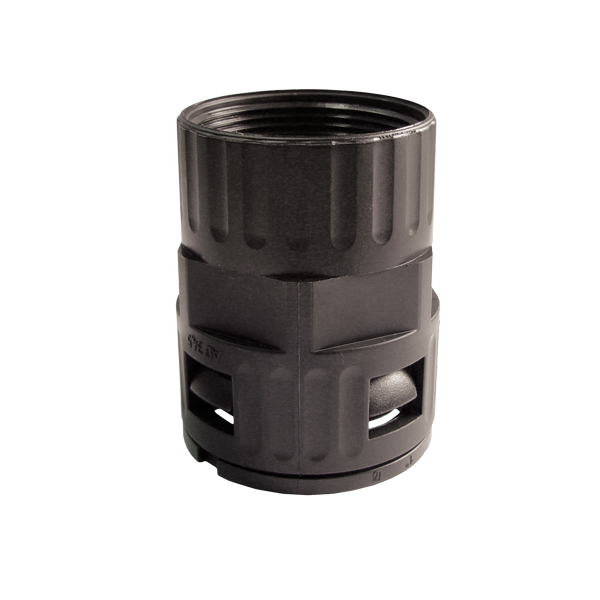

RACCORDI IN PLASTICA CON FILETTO INTERNO IP 66 (FILETTO UNEF)
Materiale: poliammide 6.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 66 grazie alla struttura conica dell’interno. Sono disponibili con filettatura interna Metrica, UNEF. Sono resistenti agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 66 grazie alla struttura conica dell’interno. Sono disponibili con filettatura interna Metrica, UNEF. Sono resistenti agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQG3-U 1/2" AD13 NERI | 13 | UNEF | 1/2" - 28 | 10 | 17 | 8 | 36,6 | 18 | 50 | |
| RQG3-U 5/8" AD13 NERI | 13 | UNEF | 5/8" - 24 | 10 | 20,6 | 8 | 36,6 | 18 | 50 | |
| RQG3-U 3/4" AD13 NERI | 13 | UNEF | 3/4" - 20 | 10 | 23 | 9,5 | 38,5 | 18 | 50 | |
| RQG3-U 5/8" AD15,8 NERI | 15,8 | UNEF | 5/8" - 24 | 12,5 | 23,6 | 9,5 | 40 | 21 | 50 | |
| RQG3-U 3/4" AD15,8 NERI | 15,8 | UNEF | 3/4" - 20 | 12,5 | 23,6 | 9,5 | 41,7 | 21 | 50 | |
| RQG3-U 15/16” AD15,8 NERI | 15,8 | UNEF | 15/16" - 20 | 12,5 | 30 | 9,5 | 45,5 | 21 | 50 | |
| RQG3-U 11/16" AD15,8 NERI | 15,8 | UNEF | 11/16" - 24 | 12,5 | 23,6 | 9,5 | 46 | 21 | 50 | |
| RQG3-U 9/16" AD21,2 NERI | 21,2 | UNEF | 9/16" - 24 | 12,5 | 29,5 | 8 | 44,6 | 27 | 50 | |
| RQG3-U 5/8" AD21,2 NERI | 21,2 | UNEF | 5/8" - 24 | 12,5 | 30,1 | 9,5 | 45 | 27 | 50 | |
| RQG3-U 1" AD15,8 NERI | 15,8 | UNEF | 1" - 20 | 12,5 | 30 | 9,5 | 45,5 | 21 | 50 | |
| RQG3-U 3/4" AD21,2 NERI | 21,2 | UNEF | 3/4" - 20 | 12,5 | 30 | 9,5 | 51,5 | 27 | 50 | |
| RQG3-U 1" AD21,2 NERI | 21,2 | UNEF | 1" - 20 | 17 | 30,1 | 9,5 | 50,3 | 27 | 50 | |
| RQG3-U 15/16" AD21,2 NERI | 21,2 | UNEF | 15/16" - 20 | 17 | 30,1 | 9,5 | 50,3 | 27 | 50 | |
| RQG3-U 7/8" AD21,2 NERI | 21,2 | UNEF | 7/8" - 20 | 17 | 29,5 | 9,5 | 50,5 | 27 | 50 | |
| RQG3-U 1" 3/16 AD21,2 NERI | 21,2 | UNEF | 1" 3/16 - 18 | 17 | 34,6 | 9,5 | 52,3 | 27 | 50 | |
| RQG3-U 1" 1/8 AD21,2 NERI | 21,2 | UNEF | 1" 1/8 - 18 | 17 | 33,5 | 9,5 | 52,5 | 27 | 50 | |
| RQG3-U 1" 3/4 AD21,2 NERI | 21,2 | UNEF | 1" 3/4 - 18 | 17 | 49 | 9,5 | 52,5 | 27 | 50 | |
| RQG3-U 1" 3/8 AD21,2 NERI | 21,2 | UNEF | 1" 3/8 - 18 | 17 | 41 | 9,5 | 52,5 | 27 | 50 | |
| RQG3-U 1" 7/16 AD21,2 NERI | 21,2 | UNEF | 1" 7/16 - 18 | 17 | 41 | 9,5 | 52,5 | 27 | 50 | |
| RQG3-U 15/16" AD28,5 NERI | 28,5 | UNEF | 15/16" - 20 | 17 | 37 | 9,5 | 52,5 | 34 | 25 | |
| RQG3-U 1" 3/16 AD28,5 NERI | 28,5 | UNEF | 1" 3/16 - 18 | 23,5 | 37 | 9,5 | 52,5 | 34 | 25 | |
| RQG3-U 1" AD28,5 NERI | 28,5 | UNEF | 1" - 20 | 23,5 | 37 | 9,5 | 54 | 34 | 25 | |
| RQG3-U 1" 3/4 AD28,5 NERI | 28,5 | UNEF | 1" 3/4 - 18 | 23,5 | 49 | 9,5 | 54 | 34 | 25 | |
| RQG3-U 1" 3/8 AD28,5 NERI | 28,5 | UNEF | 1" 3/8 - 18 | 23,5 | 41 | 9,5 | 54 | 34 | 25 | |
| RQG3-U 1" 7/16 AD28,5 NERI | 28,5 | UNEF | 1" 7/16 - 18 | 23,5 | 41 | 9,5 | 54 | 34 | 25 | |
| RQG3-U 1" 3/16 AD34,5 NERI | 34,5 | UNEF | 1" 3/16 - 18 | 17 | 43,5 | 9,5 | 40 | 40 | 10 | |
| RQG3-U 1" AD34,5 NERI | 34,5 | UNEF | 1" - 20 | 23,5 | 43,5 | 9,5 | 56 | 40 | 10 | |
| RQG3-U 1" 3/8 AD34,5 NERI | 34,5 | UNEF | 1" 3/8 - 18 | 23,5 | 52 | 9,5 | 56 | 40 | 10 | |
| RQG3-U 1" 7/16 AD34,5 NERI | 34,5 | UNEF | 1" 7/16 - 18 | 30,5 | 44 | 9,5 | 55 | 40 | 10 | |
| RQG3-U 1" 3/4 AD34,5 NERI | 34,5 | UNEF | 1" 3/4 - 18 | 30,5 | 49 | 9,5 | 56 | 40 | 10 | |
| RQG3-U 2" AD34,5 NERI | 34,5 | UNEF | 2" - 18 | 30,5 | 55 | 9,5 | 56 | 40 | 10 | |
| RQG3-U 1" 3/16 AD42,5 NERI | 42,5 | UNEF | 1" 3/16 - 18 | 23 | 52 | 9,5 | 56 | 48 | 10 | |
| RQG3-U 1" 7/16 AD42,5 NERI | 42,5 | UNEF | 1" 7/16 - 18 | 30,5 | 52 | 9,5 | 57 | 48 | 10 | |
| RQG3-U 1" 3/4 AD42,5 NERI | 42,5 | UNEF | 1" 3/4 - 18 | 30,5 | 52 | 9,5 | 58,5 | 48 | 10 | |
| RQG3-U 2" AD42,5 NERI | 42,5 | UNEF | 2" - 18 | 30,5 | 54,5 | 9,5 | 60 | 48 | 10 | |
| RQG3-U 2" 1/4 AD42,5 NERI | 42,5 | UNEF | 2" 1/4 - 16 | 30,5 | 66,5 | 18 | 70 | 48 | 10 | |
| RQG3-U 2" 1/4 AD54,5 NERI | 54,5 | UNEF | 2" 1/4 - 16 | 49,5 | 66,5 | 18 | 70 | 60 | 10 |
