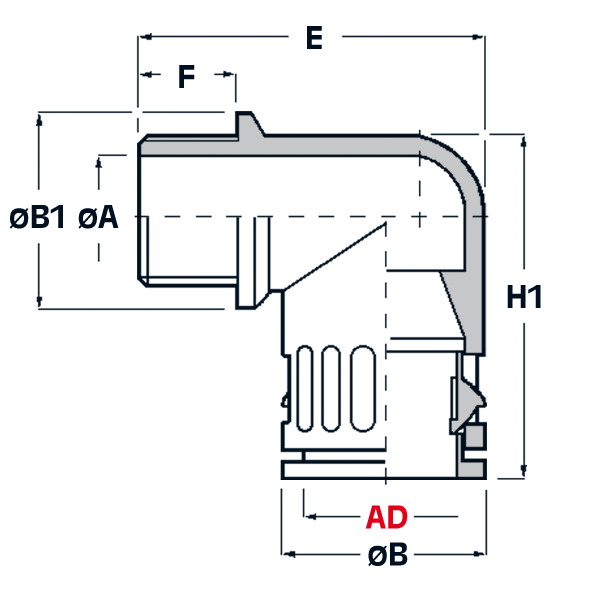

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

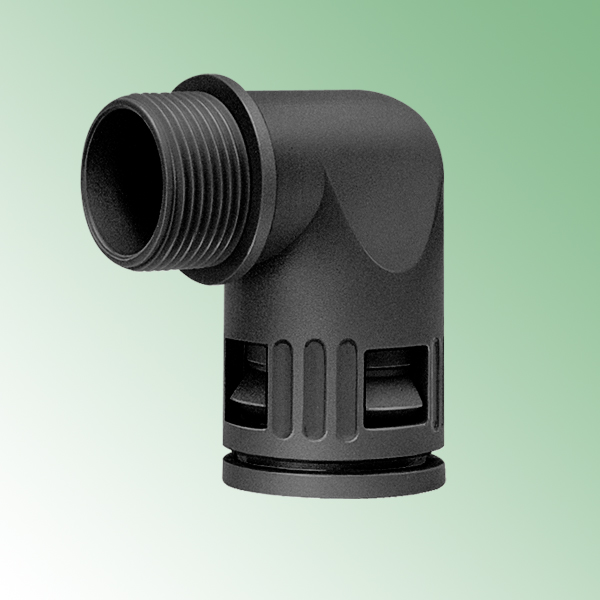

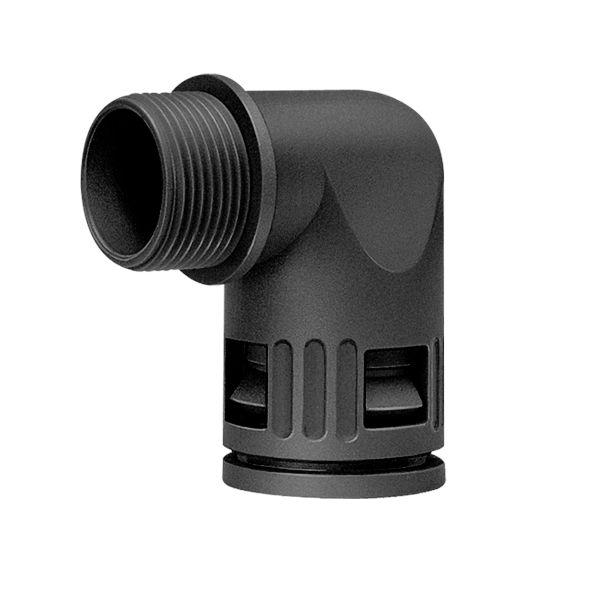

RACCORDI IN PLASTICA A 90° IP 66 (FILETTO METRICO)
Materiale: poliammide 6.6.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, UL 1696 – CSA 22.2), LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 66 grazie alla struttura conica dell’interno. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto Metrico secondo EN 60423.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66 secondo le specifiche EN 60529/IEC 60529.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, UL 1696 – CSA 22.2), LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta IP 66 grazie alla struttura conica dell’interno. Resistenza agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni. Con filetto Metrico secondo EN 60423.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | ØB1 mm | F mm | E mm | H1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQW1-M 10 AD10 GRIGI | grigio | 10 | Metrico | 10x1 | 6 | 17 | 16 | 12 | 34,5 | 33,5 | 50 | |
| RQW1-M 10 AD10 NERI | nero | 10 | Metrico | 10x1 | 6 | 17 | 16 | 12 | 34,5 | 33,5 | 50 | |
| RQW1-M 12 AD13 GRIGI | grigio | 13 | Metrico | 12x1,5 | 8 | 20 | 20 | 10 | 34 | 36 | 50 | |
| RQW1-M 12 AD13 NERI | nero | 13 | Metrico | 12x1,5 | 8 | 20 | 20 | 10 | 34 | 36 | 50 | |
| RQW1-M 16 AD13 GRIGI | grigio | 13 | Metrico | 16x1,5 | 12 | 20 | 20 | 12 | 36,5 | 36 | 50 | |
| RQW1-M 16 AD13 NERI | nero | 13 | Metrico | 16x1,5 | 12 | 20 | 20 | 12 | 36,5 | 36 | 50 | |
| RQW1-M 16 AD15,8 GRIGI | grigio | 15,8 | Metrico | 16x1,5 | 12 | 23 | 24,5 | 12 | 40,5 | 42 | 50 | |
| RQW1-M 16 AD15,8 NERI | nero | 15,8 | Metrico | 16x1,5 | 12 | 23 | 24,5 | 12 | 40,5 | 42 | 50 | |
| RQW1-M 20 AD15,8 GRIGI | grigio | 15,8 | Metrico | 20x1,5 | 15,5 | 23 | 24,5 | 13 | 41,5 | 42 | 50 | |
| RQW1-M 20 AD15,8 NERI | nero | 15,8 | Metrico | 20x1,5 | 15,5 | 23 | 24,5 | 13 | 41,5 | 42 | 50 | |
| RQW1-M 20 AD18,5 GRIGI | grigio | 18,5 | Metrico | 20x1,5 | 13,5 | 26,5 | 27 | 13 | 47 | 46 | 50 | |
| RQW1-M 20 AD18,5 NERI | nero | 18,5 | Metrico | 20x1,5 | 13,5 | 26,5 | 27 | 13 | 47 | 46 | 50 | |
| RQW1-M 20 AD21,2 GRIGI | grigio | 21,2 | Metrico | 20x1,5 | 14,8 | 29,5 | 27 | 13 | 49 | 50 | 50 | |
| RQW1-M 20 AD21,2 NERI | nero | 21,2 | Metrico | 20x1,5 | 14,8 | 29,5 | 27 | 13 | 49 | 50 | 50 | |
| RQW1-M 25 AD21,2 GRIGI | grigio | 21,2 | Metrico | 25x1,5 | 18 | 29,5 | 29,5 | 13 | 49 | 50 | 50 | |
| RQW1-M 25 AD21,2 NERI | nero | 21,2 | Metrico | 25x1,5 | 18 | 29,5 | 29,5 | 13 | 49 | 50 | 50 | |
| RQW1-M 25 AD28,5 GRIGI | grigio | 28,5 | Metrico | 25x1,5 | 18 | 37 | 34 | 13 | 57 | 57 | 25 | |
| RQW1-M 25 AD28,5 NERI | nero | 28,5 | Metrico | 25x1,5 | 18 | 37 | 34 | 13 | 57 | 57 | 25 | |
| RQW1-M 32 AD28,5 GRIGI | grigio | 28,5 | Metrico | 32x1,5 | 24 | 37 | 37 | 15 | 59 | 57 | 25 | |
| RQW1-M 32 AD28,5 NERI | nero | 28,5 | Metrico | 32x1,5 | 24 | 37 | 37 | 15 | 59 | 57 | 25 | |
| RQW1-M 32 AD34,5 GRIGI | grigio | 34,5 | Metrico | 32x1,5 | 24 | 44 | 43 | 15 | 65 | 67,5 | 10 | |
| RQW1-M 32 AD34,5 NERI | nero | 34,5 | Metrico | 32x1,5 | 24 | 44 | 43 | 15 | 65 | 67,5 | 10 | |
| RQW1-M 40 AD34,5 GRIGI | grigio | 34,5 | Metrico | 40x1,5 | 32 | 44 | 45 | 15 | 67 | 67,5 | 10 | |
| RQW1-M 40 AD34,5 NERI | nero | 34,5 | Metrico | 40x1,5 | 32 | 44 | 45 | 15 | 67 | 67,5 | 10 | |
| RQW1-M 40 AD42,5 GRIGI | grigio | 42,5 | Metrico | 40x1,5 | 33 | 52 | 51,5 | 15 | 72 | 81 | 10 | |
| RQW1-M 40 AD42,5 NERI | nero | 42,5 | Metrico | 40x1,5 | 33 | 52 | 51,5 | 15 | 72 | 81 | 10 | |
| RQW1-M 50 AD42,5 GRIGI | grigio | 42,5 | Metrico | 50x1,5 | 39 | 52 | 55 | 15,5 | 74,5 | 83 | 10 | |
| RQW1-M 50 AD42,5 NERI | nero | 42,5 | Metrico | 50x1,5 | 39 | 52 | 55 | 15,5 | 74,5 | 83 | 10 | |
| RQW1-M 50 AD54,5 GRIGI | grigio | 54,5 | Metrico | 50x1,5 | 39 | 64 | 64 | 15 | 84 | 94 | 5 | |
| RQW1-M 50 AD54,5 NERI | nero | 54,5 | Metrico | 50x1,5 | 39 | 64 | 64 | 15 | 84 | 94 | 5 | |
| RQW1-M 63 AD54,5 GRIGI | grigio | 54,5 | Metrico | 63x1,5 | 53 | 64 | 68 | 16 | 85,5 | 94 | 5 | |
| RQW1-M 63 AD54,5 NERI | nero | 54,5 | Metrico | 63x1,5 | 53 | 64 | 68 | 16 | 85,5 | 94 | 5 |
