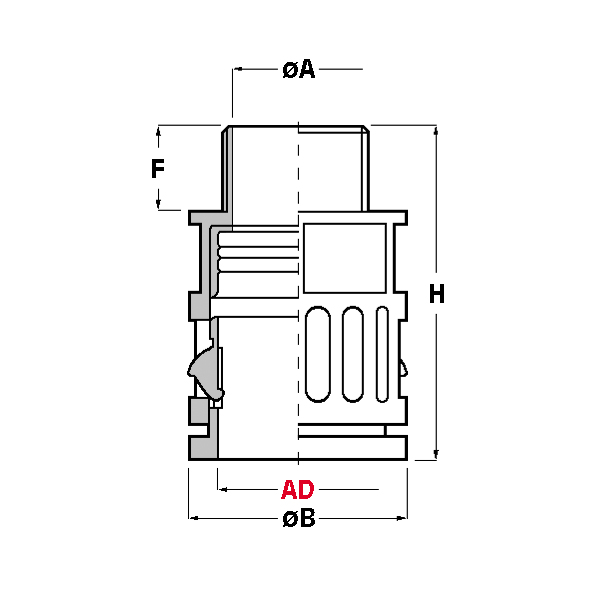

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

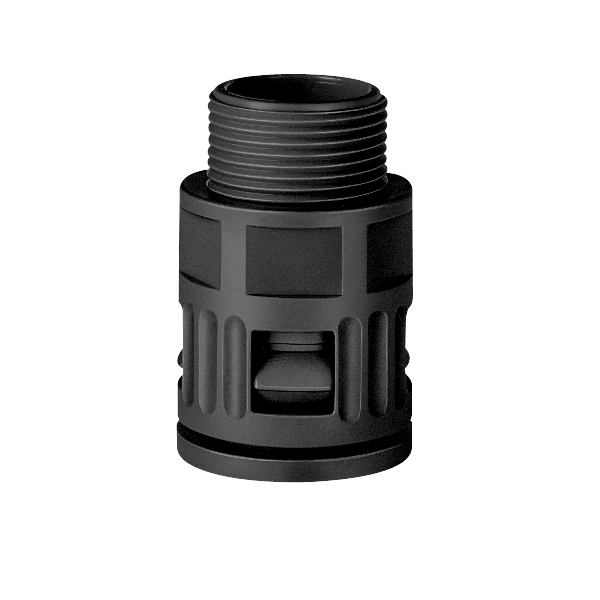

RACCORDI IN PLASTICA IP 66 (FILETTO NPT)
Materiale: poliammide.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), c-UL-us Listed, NFPA 130, LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono una protezione IP 66 grazie alla struttura conica dell’interno. Sono conformi ai requisiti secondo UL 514B (CSA C22.2 Nr. 18.3-12) e sono specificatamente adatti per essere assemblati col tubo corrugato PA 6-UL-SD così da poter realizzare un’installazione certificata “UL Listed”. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo NPT - ANSI/ASME B1.20.1.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 66.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), c-UL-us Listed, NFPA 130, LLOYD’S REGISTER, GOST, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono una protezione IP 66 grazie alla struttura conica dell’interno. Sono conformi ai requisiti secondo UL 514B (CSA C22.2 Nr. 18.3-12) e sono specificatamente adatti per essere assemblati col tubo corrugato PA 6-UL-SD così da poter realizzare un’installazione certificata “UL Listed”. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo NPT - ANSI/ASME B1.20.1.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQG1-N 1/2" AD15,8 NERI | 15,8 | NPT | 1/2" | 12,5 | 25 | 12 | 39 | 21 | 50 | |
| RQG1-N 1/2" AD21,2 NERI | 21,2 | NPT | 1/2" | 17 | 29,5 | 12 | 43,5 | 27 | 50 | |
| RQG1-N 3/4" AD28,5 NERI | 28,5 | NPT | 3/4" | 20,7 | 37 | 14 | 47,5 | 34 | 25 | |
| RQG1-N 1" AD34,5 NERI | 34,5 | NPT | 1" | 25,7 | 44 | 14 | 52 | 40 | 25 | |
| RQG1-N 1" 1/4 AD42,5 NERI | 42,5 | NPT | 1" 1/4 | 34 | 52 | 18 | 77 | 60 | 25 | |
| RQG1-N 1" 1/2 AD54,5 NERI | 54,5 | NPT | 1" 1/2 | 39,5 | 64 | 18 | 89 | 70 | 10 |
