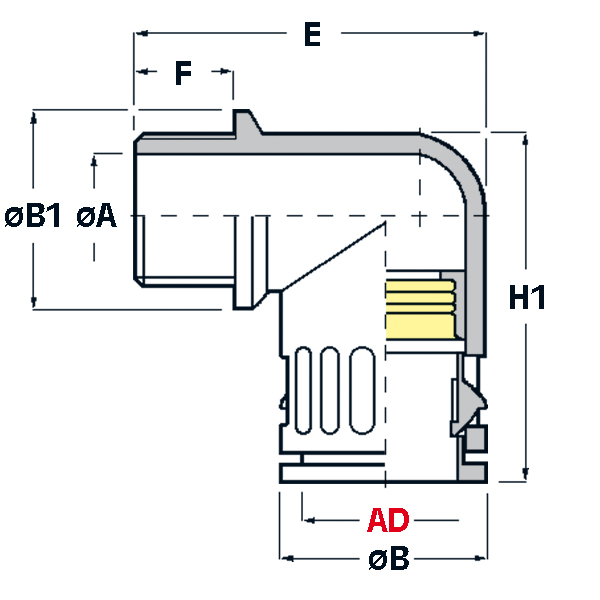

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

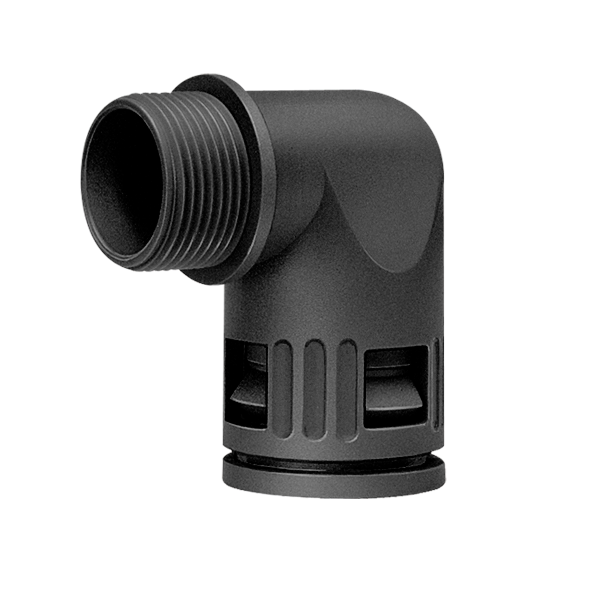

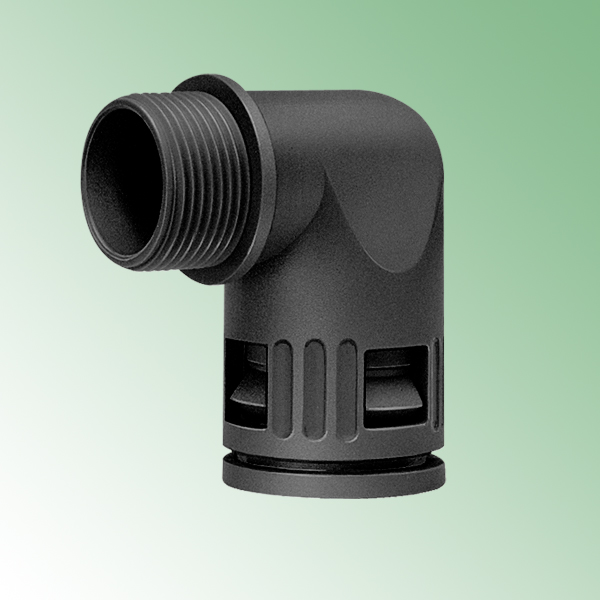

RACCORDI IN PLASTICA A 90° IP 68 (FILETTO PG)
Materiale: corpo in poliammide 6.6, guarnizione interna in TPE.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Sono disponibili con filettatura PG, Metrica, CTG (JIS B 0204)/Whitworth (DIN ISO 228-1), NPT. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: grigio, nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), TÜV VD/GGVSEB, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la tenuta stagna IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. Sono disponibili con filettatura PG, Metrica, CTG (JIS B 0204)/Whitworth (DIN ISO 228-1), NPT. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
ARTICOLO | colore | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | ØB1 mm | F mm | E mm | H1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQW-P 7 AD10 GRIGI | grigio | 10 | PG | 7 | 7 | 17 | 16 | 9,5 | 33 | 34 | 50 | |
| RQW-P 7 AD10 NERI | nero | 10 | PG | 7 | 7 | 17 | 16 | 9,5 | 33 | 34 | 50 | |
| RQW-P 9 AD13 GRIGI | grigio | 13 | PG | 9 | 12 | 20 | 20 | 10 | 34 | 37 | 50 | |
| RQW-P 9 AD13 NERI | nero | 13 | PG | 9 | 12 | 20 | 20 | 10 | 34 | 37 | 50 | |
| RQW-P 11 AD13 GRIGI* | grigio | 13 | PG | 11 | 14 | 20 | 23 | 10 | 34 | 39 | 50 | |
| RQW-P 11 AD13 NERI | nero | 13 | PG | 11 | 14 | 20 | 23 | 10 | 34 | 39 | 50 | |
| RQW-P 13,5 AD13 NERI | nero | 13 | PG | 13,5 | 15,5 | 20 | 25 | 10 | 35 | 41 | 50 | |
| RQW-P 11 AD15,8 GRIGI | grigio | 15,8 | PG | 11 | 14,5 | 24,5 | 24,5 | 10 | 37,5 | 42 | 50 | |
| RQW-P 11 AD15,8 NERI | nero | 15,8 | PG | 11 | 14,5 | 24,5 | 24,5 | 10 | 37,5 | 42 | 50 | |
| RQW-P 13,5 AD18,5 GRIGI | grigio | 18,5 | PG | 13,5 | 13,5 | 26,5 | 27 | 13 | 47 | 46 | 50 | |
| RQW-P 13,5 AD18,5 NERI | nero | 18,5 | PG | 13,5 | 13,5 | 26,5 | 27 | 13 | 47 | 46 | 50 | |
| RQW-P 16 AD21,2 GRIGI | grigio | 21,2 | PG | 16 | 18 | 29,5 | 27 | 13 | 48 | 49 | 50 | |
| RQW-P 16 AD21,2 NERI | nero | 21,2 | PG | 16 | 18 | 29,5 | 27 | 13 | 48 | 49 | 50 | |
| RQW-P 21 AD28,5 GRIGI | grigio | 28,5 | PG | 21 | 24 | 37 | 34 | 13 | 58 | 57 | 25 | |
| RQW-P 21 AD28,5 NERI | nero | 28,5 | PG | 21 | 24 | 37 | 34 | 13 | 58 | 57 | 25 | |
| RQW-P 29 AD34,5 GRIGI | grigio | 34,5 | PG | 29 | 32 | 44 | 43 | 15 | 65 | 67,5 | 10 | |
| RQW-P 29 AD34,5 NERI | nero | 34,5 | PG | 29 | 32 | 44 | 43 | 15 | 65 | 67,5 | 10 | |
| RQW-P 36 AD42,5 GRIGI | grigio | 42,5 | PG | 36 | 39,5 | 52 | 51,5 | 15 | 72 | 83 | 10 | |
| RQW-P 36 AD42,5 NERI | nero | 42,5 | PG | 36 | 39,5 | 52 | 51,5 | 15 | 72 | 83 | 10 | |
| RQW-P 48 AD54,5 GRIGI | grigio | 54,5 | PG | 48 | 48,5 | 64 | 65 | 16 | 84 | 96 | 5 | |
| RQW-P 48 AD54,5 NERI | nero | 54,5 | PG | 48 | 48,5 | 64 | 65 | 16 | 84 | 96 | 5 |
