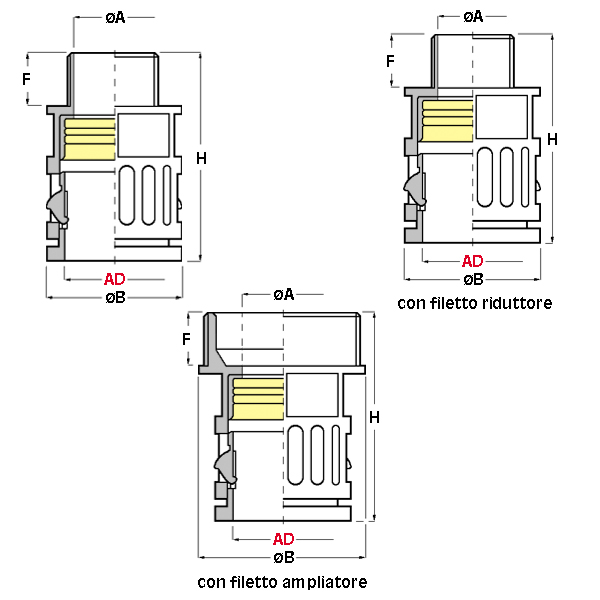

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
RACCORDI IN PLASTICA IP 68/IP 69 (FILETTO CTG)
Materiale: corpo in poliammide, guarnizione interna in TPE.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo CTG - JIS B 0204 / Whitworth - DIN ISO 228-1.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us (file n. E86359, per le misure AD13-AD54,5), DB, SNCF, EN 45545-2 (HL 2), NFPA 130, LLOYD’S REGISTER, GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: questi raccordi assicurano un’ottima resistenza meccanica, antistrappo ed antivibrazioni e garantiscono la protezione IP 68 e IP 69 per una massima tenuta all'acqua pressurizzata. Sono resistenti agli oli, alle benzine ed in particolare agli acidi ed ai solventi. Buona resistenza ai raggi UV. Non contengono né cadmio, né silicone, né alogeni. Con filettatura passo CTG - JIS B 0204 / Whitworth - DIN ISO 228-1.
ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | H mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| RQG-C 1/4" AD13 NERI | 13 | CTG | 1/4" | 9 | 20 | 10 | 35 | 18 | 50 | |
| RQG-C 3/8" AD13 NERI | 13 | CTG | 3/8" | 10 | 21 | 10 | 35 | 18 | 50 | |
| RQG-C 1/2" AD13 NERI | 13 | CTG | 1/2" | 13 | 27 | 14 | 39,5 | 18 | 50 | |
| RQG-C 3/8" AD15,8 NERI | 15,8 | CTG | 3/8" | 12,5 | 23 | 10 | 37 | 21 | 50 | |
| RQG-C 1/2" AD15,8 NERI | 15,8 | CTG | 1/2" | 12,5 | 27 | 13,5 | 41,5 | 21 | 50 | |
| RQG-C 1/2" AD21,2 NERI | 21,2 | CTG | 1/2" | 16 | 29,5 | 13 | 44,5 | 27 | 50 | |
| RQG-C 3/4" AD28,5 NERI | 28,5 | CTG | 3/4" | 20,5 | 37 | 13 | 48 | 34 | 25 | |
| RQG-C 1" AD34,5 NERI | 34,5 | CTG | 1" | 25,5 | 44 | 16 | 52 | 40 | 25 | |
| RQG-C 1 1/4" AD42,5 NERI | 42,5 | CTG | 1" 1/4 | 35 | 52 | 18 | 59 | 60 | 25 | |
| RQG-C 1 1/2" AD54,5 NERI | 54,5 | CTG | 1" 1/2 | 39 | 40 | 16,5 | 55,5 | 70 | 10 | |
| RQG-C 2" AD54,5 NERI | 54,5 | CTG | 2" | 49 | 64 | 16,5 | 55,5 | 70 | 10 |
