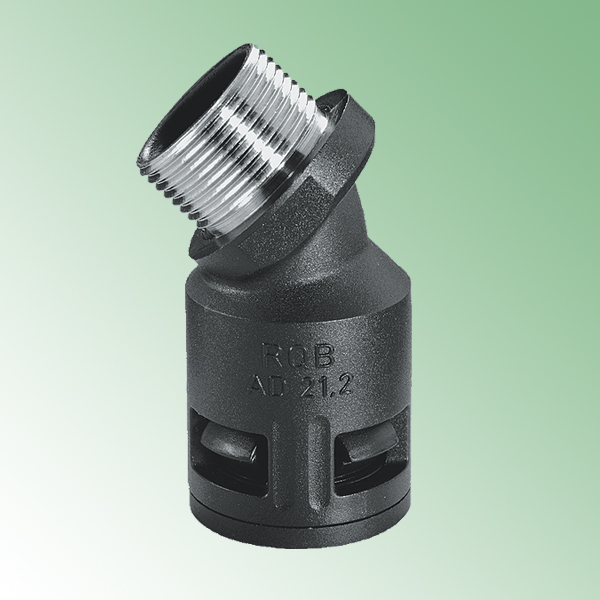

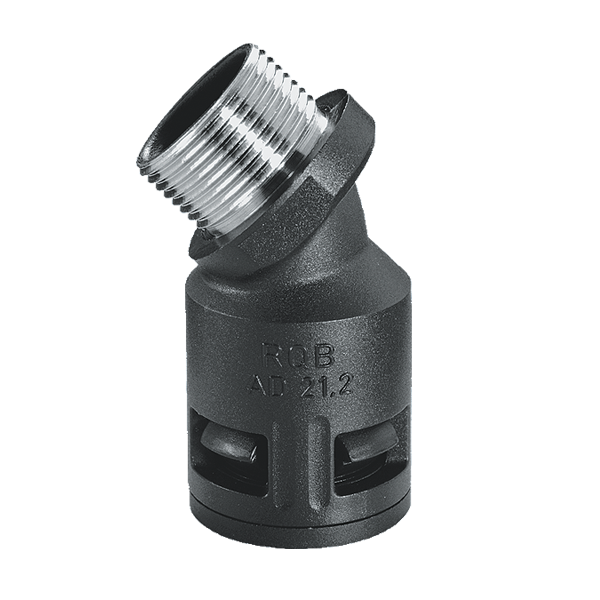

RACCORDI IN PLASTICA A 45° "EASY-ENTRY" CON FILETTO IN METALLO IP 68/IP 69K (FILETTO PG)
Materiale: corpo in poliammide 6, guarnizione interna in TPE, filetto in ottone nichelato.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. La forma arrotondata del gomito favorisce il passaggio dei cavi (”EASY-ENTRY”). Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio sia che essi vengano montati con il controdado, sia che vengano montati direttamente sulla struttura. Il filetto è rivestito internamente in plastica per conferire il massimo isolamento ai cavi. Sono disponibili con filettatura PG, Metrica. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.
Colore: nero.
Temperatura d'uso: -40°C / +120°C
Protezione IP: IP 68 secondo le specifiche EN 60529/IEC 60529 e IP 69K secondo le specifiche DIN 40050 T.9.
Infiammabilità: antifiamma e autoestinguente UL94-V0 (poliammide 6).
Normative e Certificazioni: VDE (EN/IEC 61386-23), c-UR-us, c-CSA-us (UL 1696, valido per le misure da AD21,2 a AD54,5), DB (DIN 5510 2, S1), SNCF (NFF 16-101/102, I3/F2), EN 45545-2 (HL 2), LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore), GOST, TÜV VD/GGVSEB, UKCA.
Caratteristiche: assicurano una perfetta resistenza meccanica, antistrappo ed antivibrazioni. Garantiscono la protezione IP 68 e IP 69K per una massima tenuta all'acqua pressurizzata. La forma arrotondata del gomito favorisce il passaggio dei cavi (”EASY-ENTRY”). Il filetto in metallo conferisce ai raccordi la massima tenuta al serraggio sia che essi vengano montati con il controdado, sia che vengano montati direttamente sulla struttura. Il filetto è rivestito internamente in plastica per conferire il massimo isolamento ai cavi. Sono disponibili con filettatura PG, Metrica. Resistenza agli olii, alle benzine ed in particolare agli acidi ed ai solventi. Non contengono né cadmio, né silicone, né alogeni.

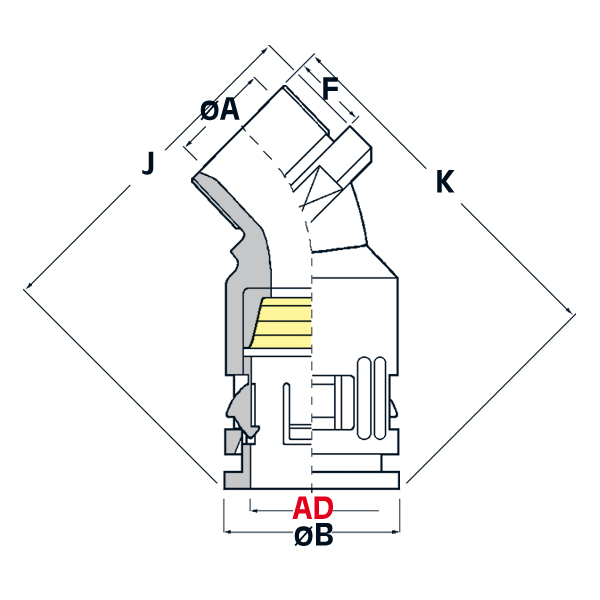

ARTICOLO | Ø esterno tubo AD | filetto passo | filetto valore | ØA mm | ØB mm | F mm | K mm | J mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQBK45-M 12 AD10 NERI | 10 | Metrico | 12x1,5 | 6,5 | 18 | 10 | 45 | 39 | 18 | 50 | |
| RQBK45-M 16 AD13 NERI | 13 | Metrico | 16x1,5 | 8,5 | 22 | 12 | 48 | 42,5 | 21 | 50 | |
| RQBK45-M 20 AD15,8 NERI | 15,8 | Metrico | 20x1,5 | 10 | 25,5 | 12 | 52,5 | 44,5 | 24 | 50 | |
| RQBK45-M 20 AD21,2 NERI | 21,2 | Metrico | 20x1,5 | 13 | 29,5 | 12 | 60 | 55 | 26 | 50 | |
| RQBK45-M 25 AD21,2 NERI | 21,2 | Metrico | 25x1,5 | 14,5 | 29,5 | 13 | 60 | 56 | 26 | 50 | |
| RQBK45-M 25 AD28,5 NERI | 28,5 | Metrico | 25x1,5 | 17 | 37 | 13 | 72 | 64 | 32 | 25 | |
| RQBK45-M 32 AD28,5 NERI | 28,5 | Metrico | 32x1,5 | 20 | 38 | 14 | 75 | 64 | 37 | 25 | |
| RQBK45-M 32 AD34,5 NERI | 34,5 | Metrico | 32x1,5 | 23 | 44 | 14 | 76 | 73,5 | 39 | 10 | |
| RQBK45-M 40 AD34,5 NERI | 34,5 | Metrico | 40x1,5 | 29 | 47 | 14 | 77 | 73,5 | 46 | 10 | |
| RQBK45-M 40 AD42,5 NERI | 42,5 | Metrico | 40x1,5 | 31,5 | 56,5 | 17 | 86 | 82,5 | 48 | 10 | |
| RQBK45-M 50 AD42,5 NERI | 42,5 | Metrico | 50x1,5 | 36 | 61,5 | 17 | 86 | 82,5 | 59 | 10 | |
| RQBK45-M 50 AD54,5 NERI | 54,5 | Metrico | 50x1,5 | 35,5 | 64 | 17 | 95 | 92 | 59 | 5 | |
| RQBK45-M 63 AD54,5 NERI | 54,5 | Metrico | 63x1,5 | 45,5 | 71,5 | 17 | 100 | 97 | 69 | 5 |
