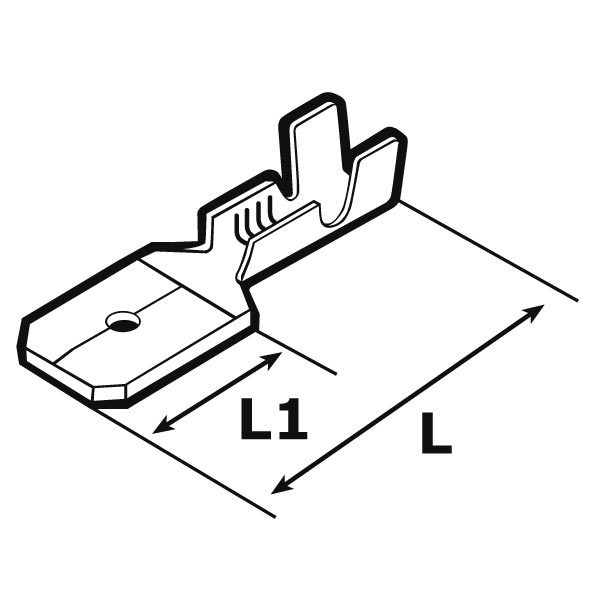

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

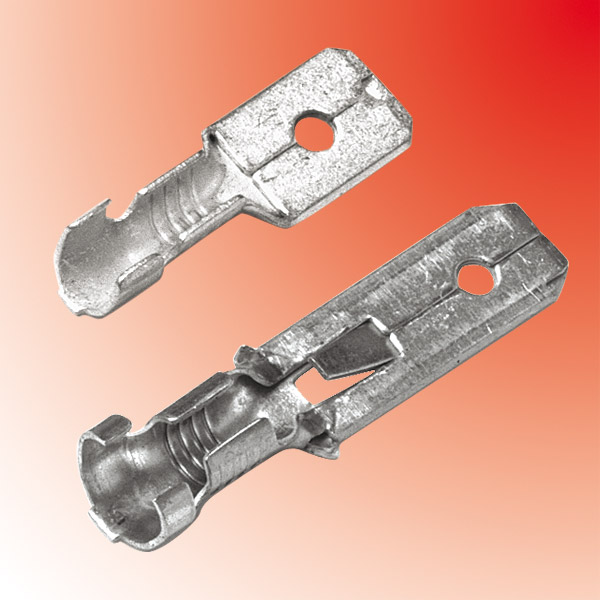

FASTON MASCHI NON ISOLATI - SERIE "ELPRESS" -
Materiale: faston in ottone stagnato.
Normative e Certificazioni: DNV, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore).
Caratteristiche: questi faston sono realizzati in ottone e stagnati elettroliticamente per offrire la massima protezione possibile contro la corrosione.
Per agevolare l’identificazione e/o l’ispezione i faston sono marchiati, ove possibile, con la massima sezione del conduttore utilizzabile.
Normative e Certificazioni: DNV, LLOYD’S REGISTER OF SHIPPING (idoneità per l’utilizzo in applicazioni navali ed offshore).
Caratteristiche: questi faston sono realizzati in ottone e stagnati elettroliticamente per offrire la massima protezione possibile contro la corrosione.
Per agevolare l’identificazione e/o l’ispezione i faston sono marchiati, ove possibile, con la massima sezione del conduttore utilizzabile.
ARTICOLO | sezione mm2 | sezione AWG | linguetta faston | L mm | L1 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| B 1003 H | 0,5 - 1 | 20 - 18 | 2,8x0,8 | 13 | 5,5 | 1000 | |
| B 1507 H | 0,5 - 1,5 | 20 - 16 | 6,3x0,8 | 19 | 8 | 1000 | |
| B 2507 H | 1,5 - 2,5 | 16 - 14 | 6,3x0,8 | 20 | 8 | 1000 | |
| B 2507 HN* | 1,5 - 2,5 | 16 - 14 | 6,3x0,8 | 28 | 16 | 1000 | |
| B 4607 HN* | 4 - 6 | 12 - 10 | 6,3x0,8 | 28 | 16 | 1000 |
