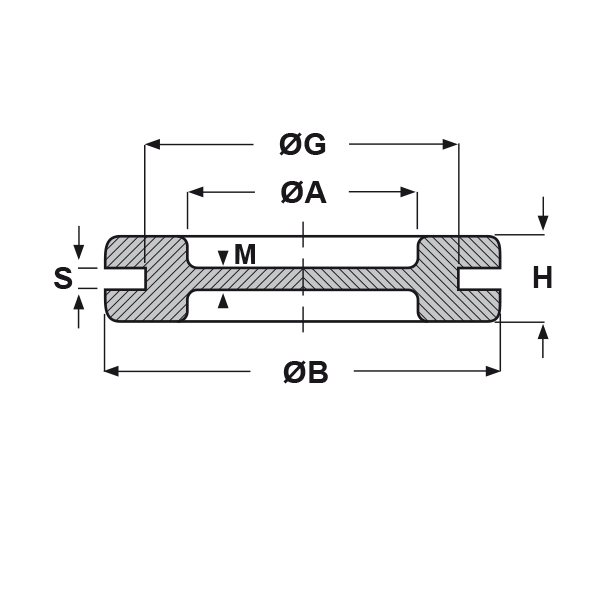

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

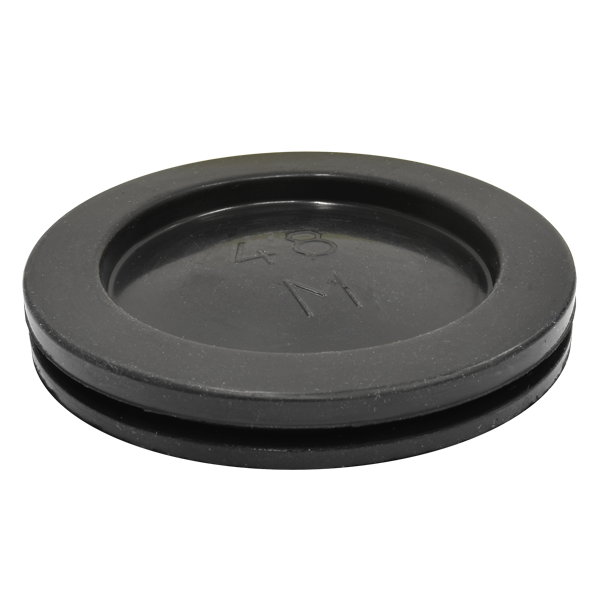

PASSACAVI CON MEMBRANA AUTOESTINGUENTI IN NEOPRENE (UL94-V0)
Materiale: neoprene (durezza 50 ± 5 Sh A).
Colore: nero.
Temperatura d'uso: -40°C / +100°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: questi passacavi sono altamente resistenti alla fiamma e presentano una resistenza dielettrica di 1012 Ohm/cm. In fase di montaggio la membrana può essere forata secondo il diametro del cavo assicurando così una buona tenuta alla polvere. Inoltre, i passacavi possono fungere anche da tappi per chiudere i fori nelle lamiere qualora non si conosca a priori la parte esatta di uscita del cavo.
Colore: nero.
Temperatura d'uso: -40°C / +100°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: questi passacavi sono altamente resistenti alla fiamma e presentano una resistenza dielettrica di 1012 Ohm/cm. In fase di montaggio la membrana può essere forata secondo il diametro del cavo assicurando così una buona tenuta alla polvere. Inoltre, i passacavi possono fungere anche da tappi per chiudere i fori nelle lamiere qualora non si conosca a priori la parte esatta di uscita del cavo.
ARTICOLO | ØA mm | ØG mm | S mm | ØB mm | H mm | M mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| DG-V0 7,5* | 7,5 | 10,5 | 1,5 | 15,5 | 7 | 1 | - | |
| DG-V0 9 | 9 | 15 | 2 | 19,5 | 7 | 1 | - | |
| DG-V0 11 | 11 | 18,5 | 2 | 23 | 7 | 1 | - | |
| DG-V0 13,5 | 13,5 | 20,5 | 2 | 25 | 7 | 1 | - | |
| DG-V0 16 | 16 | 22,5 | 2 | 28 | 7 | 1 | - | |
| DG-V0 17,5* | 17,5 | 21 | 2 | 25 | 9 | 1 | - | |
| DG-V0 21 | 21 | 28 | 2 | 35 | 7 | 1 | - | |
| DG-V0 29 | 29 | 37 | 2 | 44 | 9 | 1 | - | |
| DG-V0 36 | 36 | 47 | 2,5 | 54 | 10 | 1 | - | |
| DG-V0 48 | 48 | 60 | 2,5 | 67 | 10 | 1 | - | |
| DG-V0 53 | 53 | 64 | 2,5 | 75 | 10 | 1 | - | |
| DG-V0 69 | 69 | 79 | 2,5 | 90 | 10 | 1 | - |
