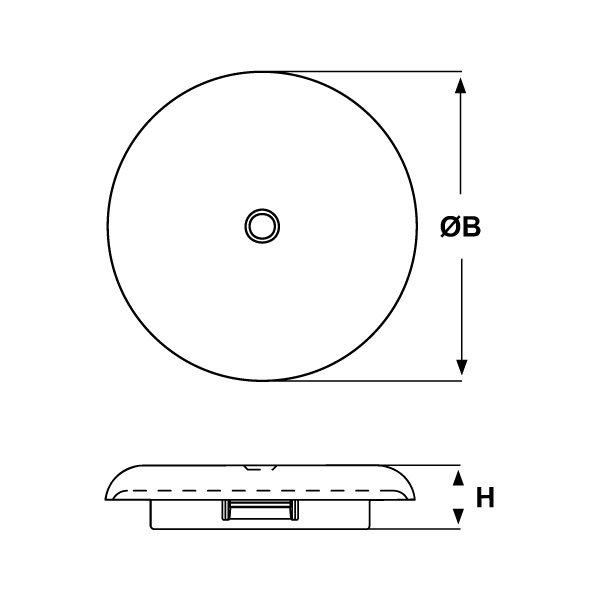

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
PASSACAVI AD INNESTO CON MEMBRANA A TENUTA IP 68 - SERIE "HEYCO"
Materiale: poliammide 6/6 e TPE.
Colore: nero.
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 67/68
Infiammabilità: antifiamma UL94-HB.
Normative e Certificazioni: UR, secondo UL 635.

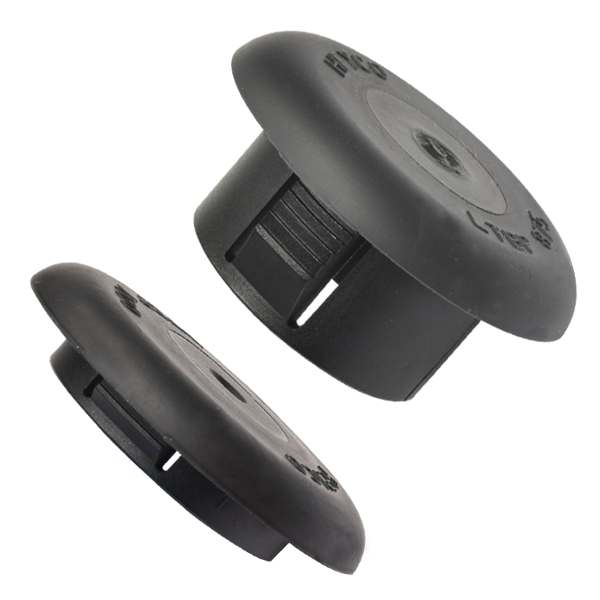

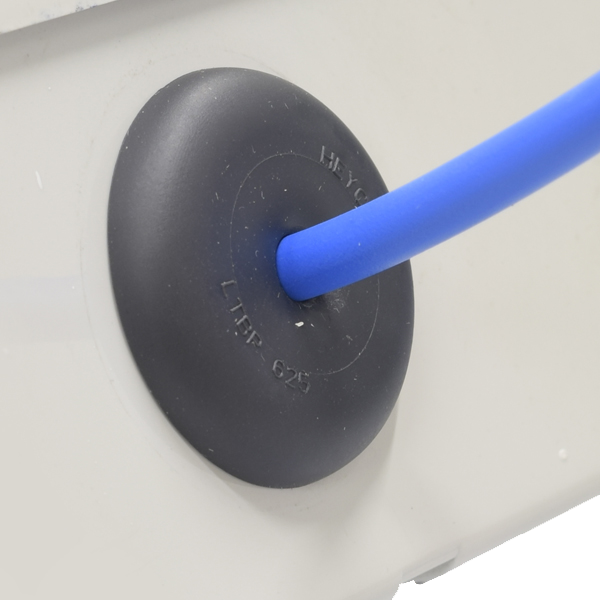

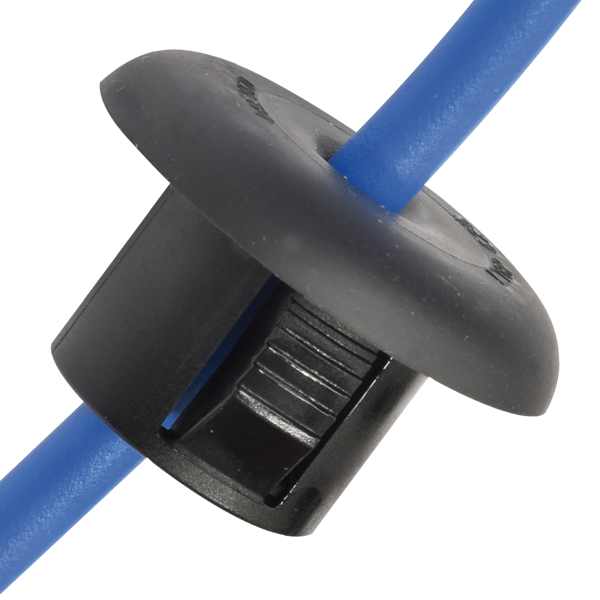

Caratteristiche: questi innovativi prodotti possono essere utilizzati inizialmente come tappi e successivamente, se forati da un cavo rotondo, come passacavi. Il corpo del prodotto è realizzato in poliammide 6/6 mentre la membrana superiore è in TPE, che è un elastomero termoplastico con eccellenti caratteristiche. Sia come tappi che come passacavi, anche se perforati da un cavo (o da un tubo), questi prodotti offrono una tenuta IP67/68. Come passacavi garantiscono un eccellente isolamento e protezione meccanica a cavi elettrici, cavi di telecomunicazione e tubi. Si innestano nei fori con la semplice pressione delle dita e, grazie ai dentini di fissaggio, si fissano a scatto adattandosi allo spessore del telaio fino ad un massimo indicato in tabella. Possono essere installati in telai con uno spessore variabile da 0,5 mm a 6,4 mm.
Colore: nero.
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 67/68
Infiammabilità: antifiamma UL94-HB.
Normative e Certificazioni: UR, secondo UL 635.
Caratteristiche: questi innovativi prodotti possono essere utilizzati inizialmente come tappi e successivamente, se forati da un cavo rotondo, come passacavi. Il corpo del prodotto è realizzato in poliammide 6/6 mentre la membrana superiore è in TPE, che è un elastomero termoplastico con eccellenti caratteristiche. Sia come tappi che come passacavi, anche se perforati da un cavo (o da un tubo), questi prodotti offrono una tenuta IP67/68. Come passacavi garantiscono un eccellente isolamento e protezione meccanica a cavi elettrici, cavi di telecomunicazione e tubi. Si innestano nei fori con la semplice pressione delle dita e, grazie ai dentini di fissaggio, si fissano a scatto adattandosi allo spessore del telaio fino ad un massimo indicato in tabella. Possono essere installati in telai con uno spessore variabile da 0,5 mm a 6,4 mm.
ARTICOLO | Ø est. cavo min - max mm | Ø foro montaggio mm | spessore telaio mm | ØB mm | H mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| LTBP 500-063 | 2 - 5,1 | 12,7 | 0,5 - 1,6 | 23,4 | 8,1 | 100 | |
| LTBP 500-250 | 2 - 5,1 | 12,7 | 1,6 - 6,4 | 23,4 | 15,9 | 100 | |
| LTBP 625-063 | 3,3 - 9,5 | 15,9 | 0,5 - 1,6 | 26,2 | 8,1 | 100 | |
| LTBP 625-250 | 3,3 - 9,5 | 15,9 | 1,6 - 6,4 | 26,2 | 15,9 | 100 | |
| LTBP 750-063 | 4,4 - 10,2 | 19,1 | 0,5 - 1,6 | 29,2 | 8,1 | 100 | |
| LTBP 750-250 | 4,4 - 10,2 | 19,1 | 1,6 - 6,4 | 29,2 | 15,9 | 100 | |
| LTBP 875-063 | 3,3 - 11,4 | 22,2 | 0,5 - 1,6 | 32,5 | 8,1 | 100 | |
| LTBP 875-250 | 3,3 - 11,4 | 22,2 | 1,6 - 6,4 | 32,5 | 15,9 | 100 | |
| LTBP 1000-063 | 5,1 - 18,2 | 25,4 | 0,5 - 1,6 | 36,3 | 8,1 | 100 | |
| LTBP 1000-250 | 5,1 - 18,2 | 25,4 | 1,6 - 6,4 | 36,3 | 15,9 | 50 | |
| LTBP 1093-063 | 6,4 - 19,4 | 27,8 | 0,5 - 1,6 | 38,9 | 8,1 | 100 | |
| LTBP 1093-250 | 6,4 - 19,4 | 27,8 | 1,6 - 6,4 | 38,9 | 15,9 | 50 | |
| LTBP 1375-250 | 7,6 - 24,1 | 34,9 | 1,6 - 6,4 | 45,7 | 17 | 50 | |
| LTBP 1500-250 | 9,5 - 26,9 | 38,1 | 1,6 - 6,4 | 49 | 17 | 50 |
