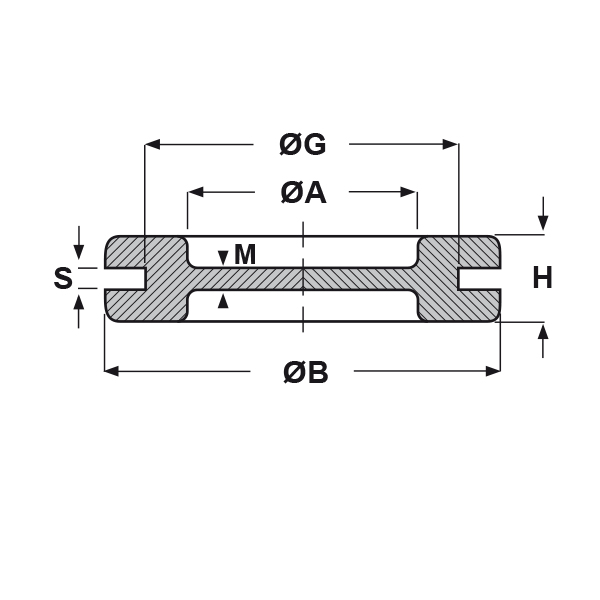

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

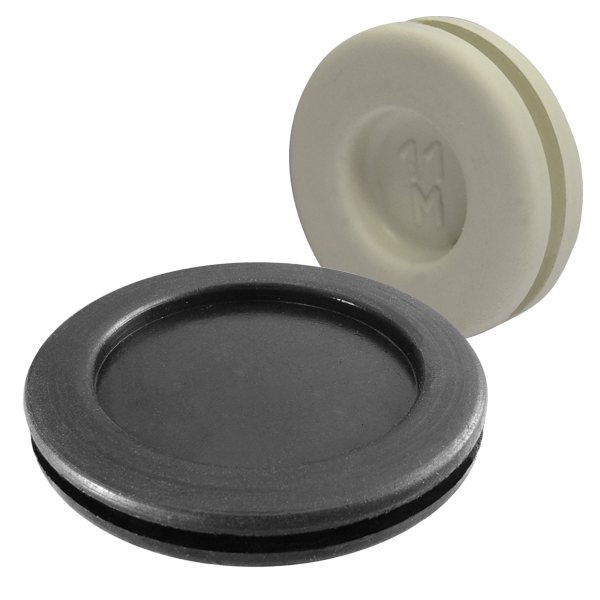

PASSACAVI CON MEMBRANA IN EPDM
Materiale: EPDM.
Colore: nero.
Temperatura d'uso: -45°C / +80°C
Caratteristiche: in fase di montaggio, la membrana può essere forata secondo il diametro del cavo assicurando così una buona tenuta alla polvere. Inoltre, il passacavo può fungere anche da tappo per chiudere i fori nelle lamiere qualora non si conosca a priori la parte esatta di uscita del cavo.
Su richiesta: passacavi in altri colori per quantità.
Colore: nero.
Temperatura d'uso: -45°C / +80°C
Caratteristiche: in fase di montaggio, la membrana può essere forata secondo il diametro del cavo assicurando così una buona tenuta alla polvere. Inoltre, il passacavo può fungere anche da tappo per chiudere i fori nelle lamiere qualora non si conosca a priori la parte esatta di uscita del cavo.
Su richiesta: passacavi in altri colori per quantità.
ARTICOLO | ØA mm | ØG mm | S mm | ØB mm | H mm | M mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| DG 7,5* | 7,5 | 10,5 | 1,5 | 15,5 | 7 | 1 | 500 | |
| DG 9 | 9 | 15 | 2 | 19,5 | 7 | 1 | 500 | |
| DG 11 | 11 | 18,5 | 2 | 23 | 7 | 1 | 500 | |
| DG 13,5 | 13,5 | 20,5 | 2 | 25 | 7 | 1 | 500 | |
| DG 16 | 16 | 22,5 | 2 | 28 | 7 | 1 | 500 | |
| DG 17,5* | 17,5 | 21 | 2 | 25 | 9 | 1 | 500 | |
| DG 21 | 21 | 28 | 2 | 35 | 7 | 1 | 200 | |
| DG 29 | 29 | 37 | 2 | 44 | 9 | 1 | 100 | |
| DG 36 | 36 | 47 | 2,5 | 54 | 10 | 1 | 100 | |
| DG 48 | 48 | 60 | 2,5 | 67 | 10 | 1 | 100 | |
| DG 53 | 53 | 64 | 2,5 | 75 | 10 | 1 | 100 | |
| DG 69 | 69 | 79 | 2,5 | 90 | 10 | 1 | 100 |
