- AMEC OR M

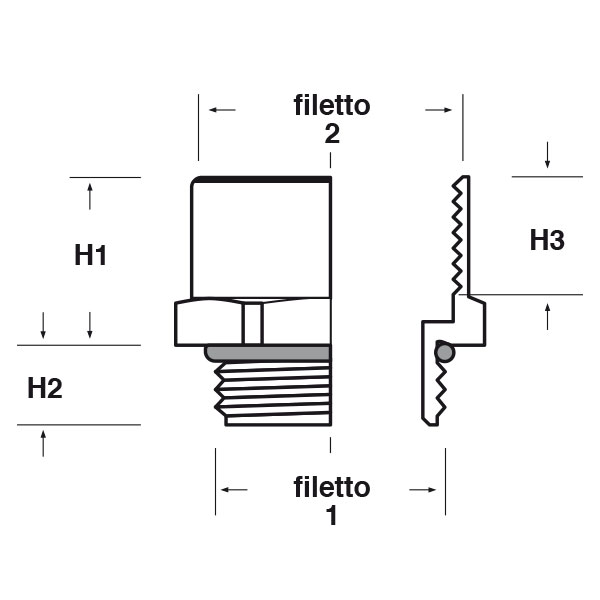

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

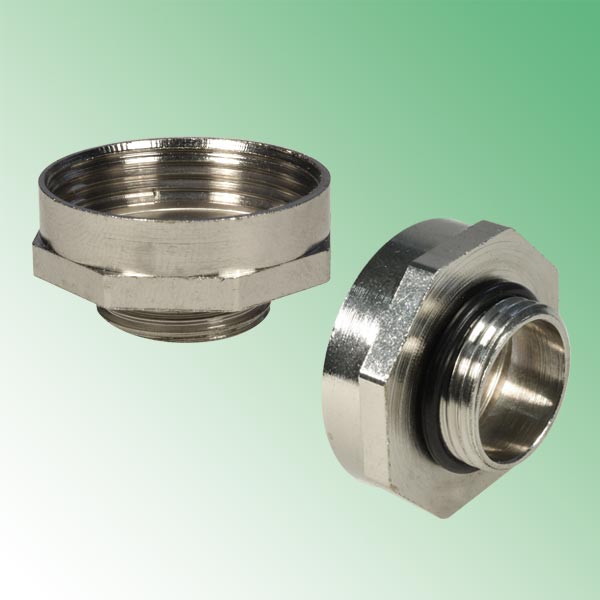

AMPLIATORI CILINDRICI CON BASE ESAGONALE IN METALLO CON O-RING (FILETTO METRICO)
Materiale: corpo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: ampliatori cilindrici con base esagonale utilizzati per consentire l'assemblaggio di un pressacavo in un foro di diametro inferiore a quello del filetto del pressacavo. Completi di anello O-Ring.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: ampliatori cilindrici con base esagonale utilizzati per consentire l'assemblaggio di un pressacavo in un foro di diametro inferiore a quello del filetto del pressacavo. Completi di anello O-Ring.
ARTICOLO | filetto passo 1 | filetto valore 1 | filetto passo 2 | filetto valore 2 | chiave mm | H1 mm | H2 mm | H3 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|
| AMEC OR M10-M12 | Metrico | 10 | Metrico | 12 | 14 | 12 | 7 | 7 | 50 | |
| AMEC OR M12-M16 | Metrico | 12 | Metrico | 16 | 19 | 12 | 7 | 7 | 50 | |
| AMEC OR M16-M20 | Metrico | 16 | Metrico | 20 | 22 | 12 | 7 | 7 | 50 | |
| AMEC OR M20-M25 | Metrico | 20 | Metrico | 25 | 28 | 13 | 7 | 8 | 50 | |
| AMEC OR M25-M32 | Metrico | 25 | Metrico | 32 | 36 | 13,5 | 8 | 8,5 | 20 | |
| AMEC OR M32-M40 | Metrico | 32 | Metrico | 40 | 42 | 13,5 | 8,5 | 8,5 | 20 | |
| AMEC OR M40-M50 | Metrico | 40 | Metrico | 50 | 52 | 14,5 | 8,5 | 9,5 | 20 | |
| AMEC OR M50-M63 | Metrico | 50 | Metrico | 63 | 65 | 15,5 | 9,5 | 10,5 | 10 | |
| AMEC OR M63-M75 | Metrico | 63 | Metrico | 75 | 80 | 17 | 10,5 | 11,5 | 5 |
