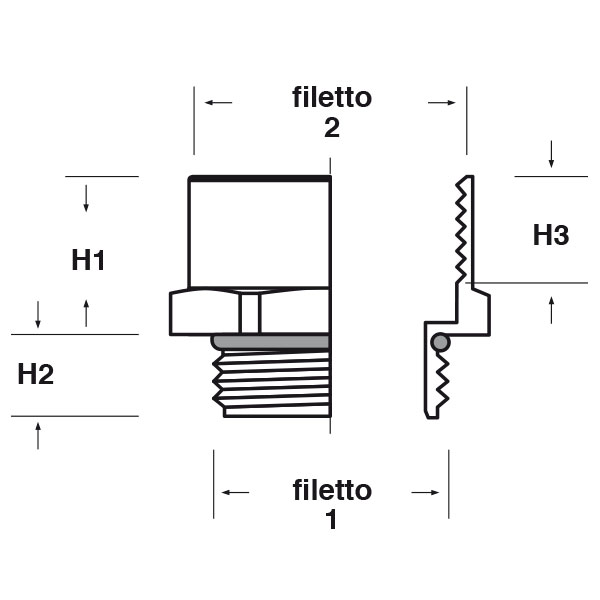

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

Genera pagina

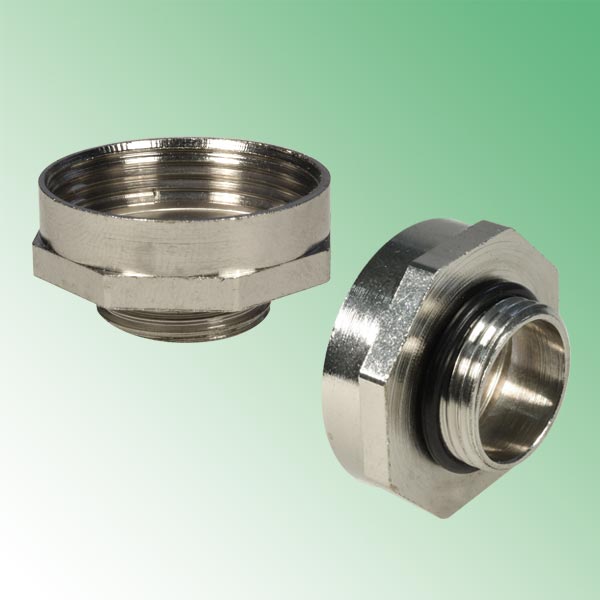

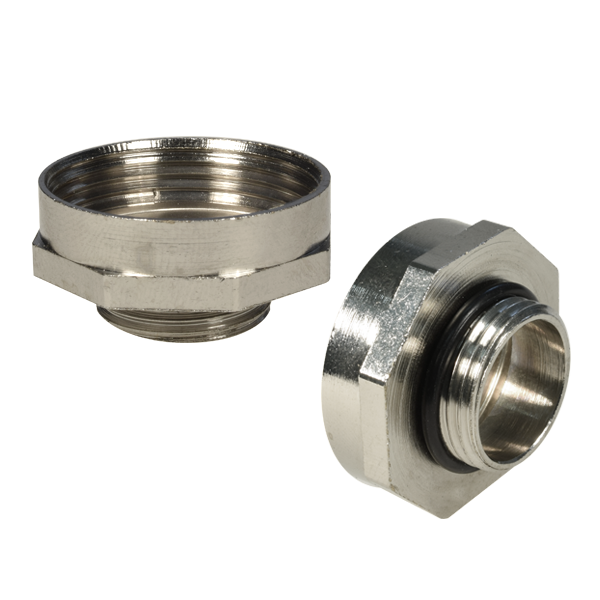

ADATTATORI CILINDRICI CON BASE ESAGONALE IN METALLO CON O-RING (FILETTI METRICO-PG)

Materiale: corpo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: adattatori cilindrici con base esagonale utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Completi di anello O-Ring.

Mostra elementi

ARTICOLO	filetto passo 1	filetto valore 1	filetto passo 2	filetto valore 2	chiave mm	H1 mm	H2 mm	H3 mm	confezione pz.

ARTICOLO	filetto passo 1	filetto valore 1	filetto passo 2	filetto valore 2	chiave mm	H1 mm	H2 mm	H3 mm	confezione pz.
ADEC OR M12-PG7	Metrico	12	PG	7	14	10,5	7	6	50
ADEC OR M16-PG9	Metrico	16	PG	9	17	11	7	7	50
ADEC OR M16-PG11	Metrico	16	PG	11	20	11,5	7	7	50
ADEC OR M16-PG13	Metrico	16	PG	13,5	22	13,5	7	8,5	50
ADEC OR M16-PG16	Metrico	16	PG	16	24	14,5	7	8,5	50
ADEC OR M20-PG11	Metrico	20	PG	11	22	11	7	7	50
ADEC OR M20-PG13	Metrico	20	PG	13,5	22	13	7	8,5	50
ADEC OR M20-PG16	Metrico	20	PG	16	24	14	7	8,5	50
ADEC OR M20-PG21	Metrico	20	PG	21	32	15,5	7	11	50
ADEC OR M25-PG16	Metrico	25	PG	16	27	13,5	8	8,5	20
ADEC OR M25-PG21	Metrico	25	PG	21	32	15,5	8	11	20
ADEC OR M25-PG29	Metrico	25	PG	29	40	17	8	11	20
ADEC OR M32-PG21	Metrico	32	PG	21	34	15	8,5	11	20
ADEC OR M32-PG29	Metrico	32	PG	29	40	17	8,5	11	20
ADEC OR M40-PG29	Metrico	40	PG	29	42	16,5	8,5	11	20
ADEC OR M40-PG36	Metrico	40	PG	36	50	20	8,5	12	20
ADEC OR M50-PG36	Metrico	50	PG	36	55	19,5	9,5	12	10
ADEC OR M50-PG42	Metrico	50	PG	42	58	23	9,5	15	10
ADEC OR M63-PG42	Metrico	63	PG	42	70	22	10,5	15	5
ADEC OR M63-PG48	Metrico	63	PG	48	70	23	10,5	17	5
ADEC OR M75-PG48	Metrico	75	PG	48	80	23	11,5	17	1

Risultati da 1 a 21 di 21 elementi
