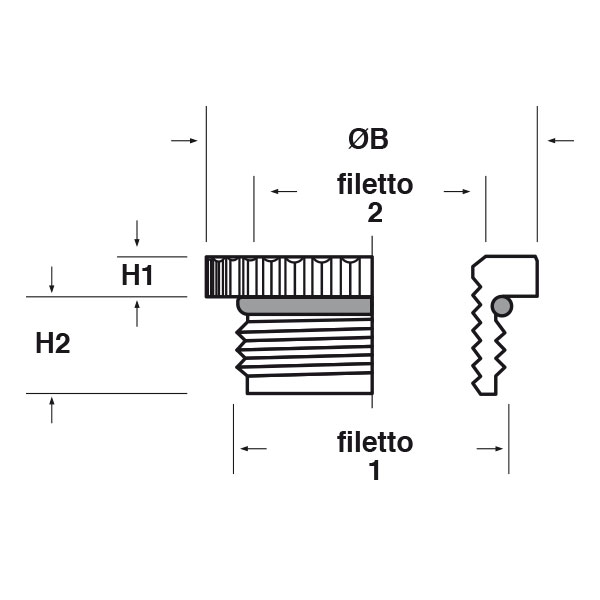

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

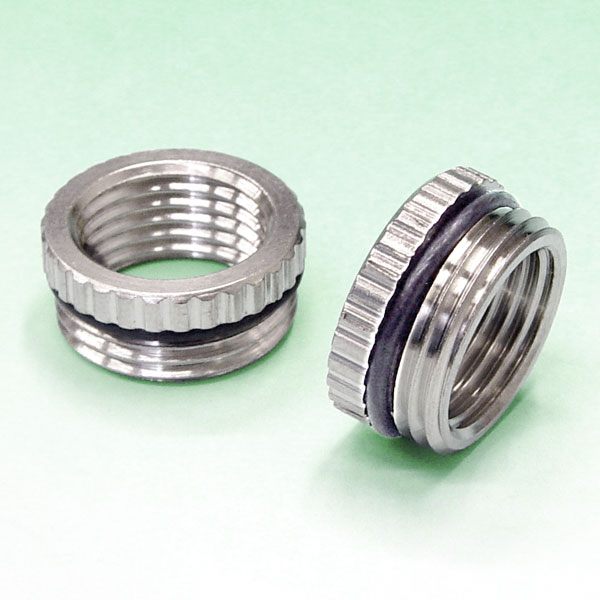

ADATTATORI CILINDRICI ZIGRINATI IN METALLO CON O-RING (FILETTI METRICO-PG)
Materiale: corpo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: adattatori cilindrici e zigrinati utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Hanno dimensioni molto contenute. Completi di anello O-Ring.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68
Caratteristiche: adattatori cilindrici e zigrinati utilizzati per consentire l'assemblaggio di un pressacavo con filettatura diversa da quella del foro di montaggio. Hanno dimensioni molto contenute. Completi di anello O-Ring.
ARTICOLO | filetto passo 1 | filetto valore 1 | filetto passo 2 | filetto valore 2 | ØB mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|
| ADZ OR M16-PG7 | Metrico | 16 | PG | 7 | 20 | 3 | 6 | 50 | |
| ADZ OR M20-PG9 | Metrico | 20 | PG | 9 | 24 | 3 | 6,5 | 50 | |
| ADZ OR M25-PG11 | Metrico | 25 | PG | 11 | 30 | 3 | 7 | 20 | |
| ADZ OR M25-PG13 | Metrico | 25 | PG | 13,5 | 30 | 3 | 7 | 20 | |
| ADZ OR M25-PG16 | Metrico | 25 | PG | 16 | 30 | 3 | 7 | 20 | |
| ADZ OR M32-PG16 | Metrico | 32 | PG | 16 | 39 | 3,5 | 8 | 20 | |
| ADZ OR M32-PG21 | Metrico | 32 | PG | 21 | 39 | 3,5 | 8 | 20 | |
| ADZ OR M40-PG21 | Metrico | 40 | PG | 21 | 50 | 3 | 9 | 20 | |
| ADZ OR M50-PG29 | Metrico | 50 | PG | 29 | 57 | 3 | 9 | 10 | |
| ADZ OR M63-PG36 | Metrico | 63 | PG | 36 | 70 | 4 | 10,5 | 5 | |
| ADZ OR M63-PG42 | Metrico | 63 | PG | 42 | 70 | 4 | 10,5 | 5 |
