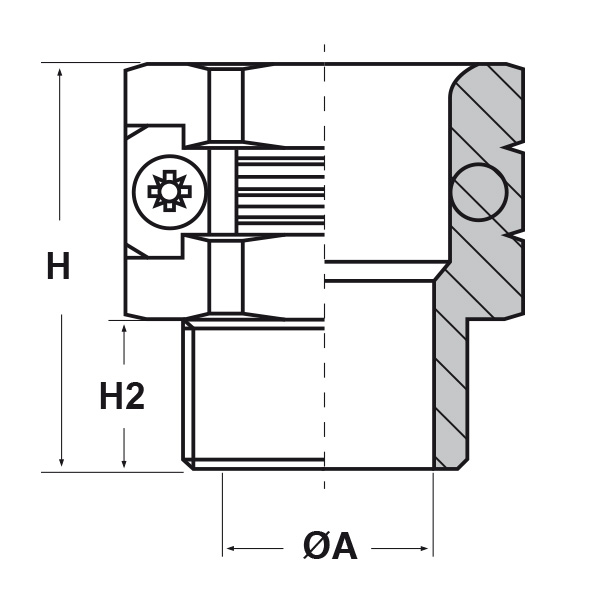

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

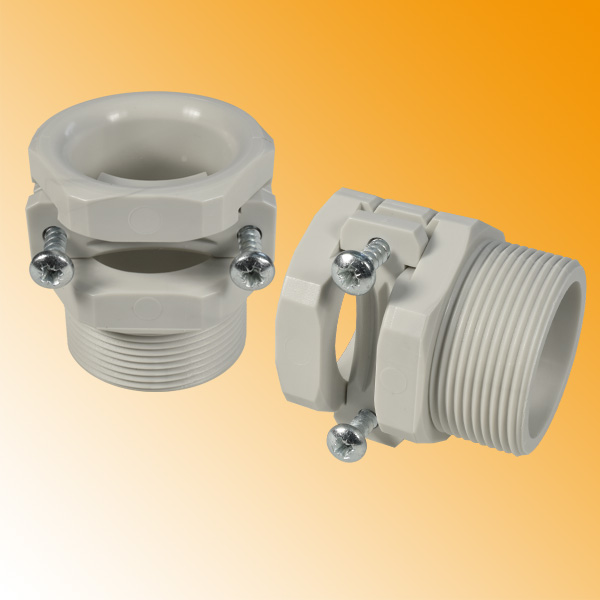

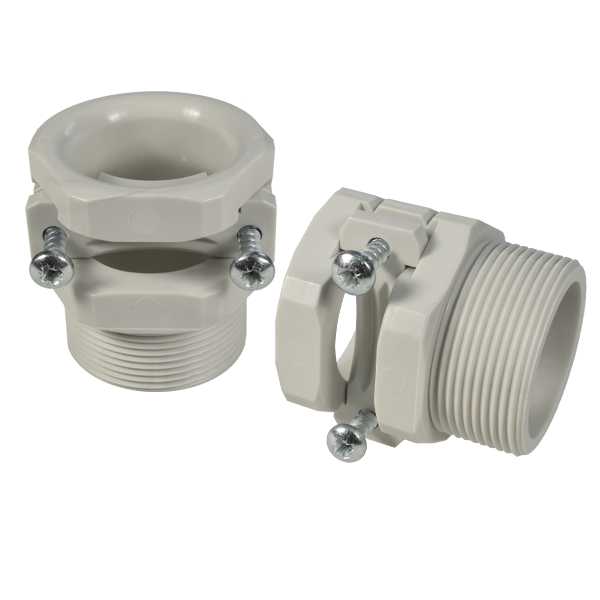

BLOCCACAVI IN PLASTICA FILETTATI CON BORDO ARROTONDATO (FILETTO PG)
Materiale: bloccacavo in poliammide 66, viti in acciaio zincato.
Colore: grigio RAL 7035.
Temperatura d'uso: -20°C / +80°C
Caratteristiche: bloccacavi con bordo arrotondato per una maggior protezione del cavo da eventuali abrasioni. Con filetto PG conforme DIN 40430.
Colore: grigio RAL 7035.
Temperatura d'uso: -20°C / +80°C
Caratteristiche: bloccacavi con bordo arrotondato per una maggior protezione del cavo da eventuali abrasioni. Con filetto PG conforme DIN 40430.
ARTICOLO | filetto passo | filetto valore | Ø est. cavo min - max mm | chiave mm | ØA mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| TEP PG904.4,5.11 | PG | 9 | 4,5 - 11 | 19 | 11,5 | 8,5 | 25 | |
| TEP PG1104.5.13 | PG | 11 | 5 - 13 | 21 | 13,5 | 9 | 25 | |
| TEP PG1304.5.14 | PG | 13,5 | 5 - 14 | 23 | 14,5 | 10 | 25 | |
| TEP PG1604.6.16 | PG | 16 | 6 - 16 | 25 | 16,5 | 10 | 25 | |
| TEP PG2104.7.18 | PG | 21 | 7 - 18 | 32 | 18,5 | 12,9 | 10 | |
| TEP PG2904.8.24 | PG | 29 | 8 - 24 | 42 | 24,5 | 16,9 | 10 |
