Bloccacavi e accessori Bloccacavi ad innesto, serie HEYCO a tenuta IP 68 LTBSR - ELEKTROZUBEHÖR

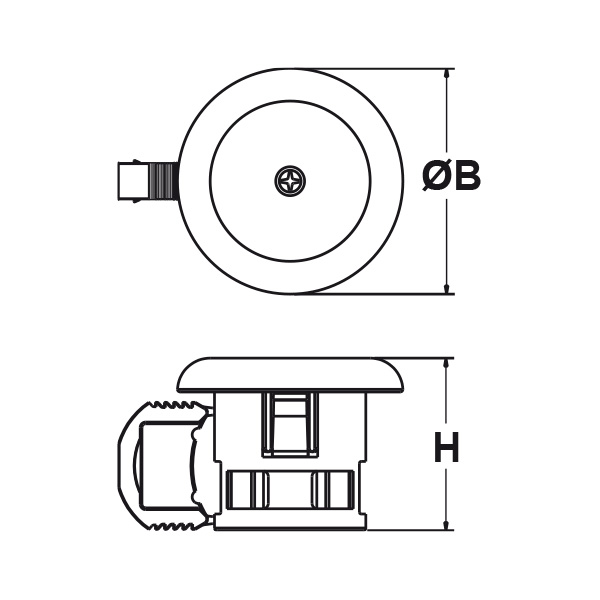

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

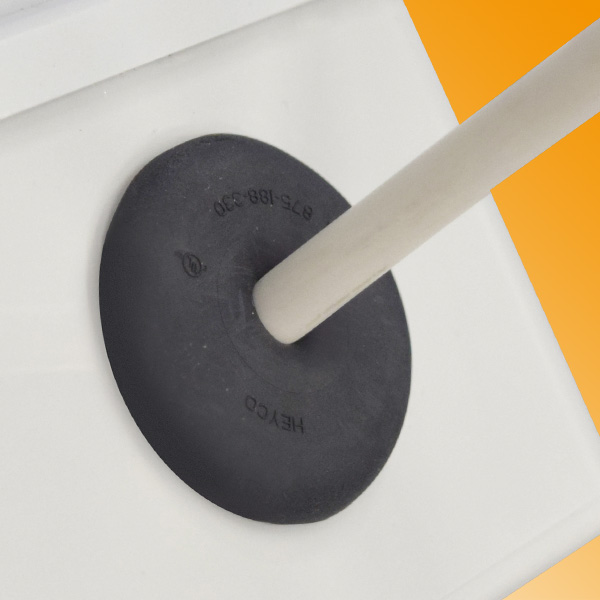

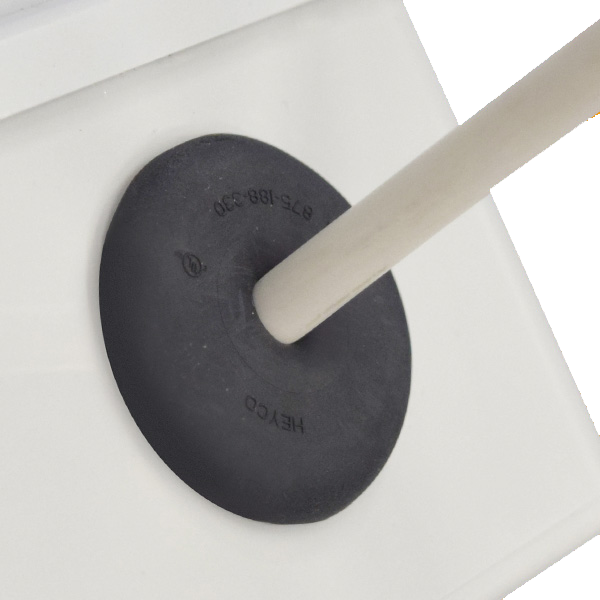

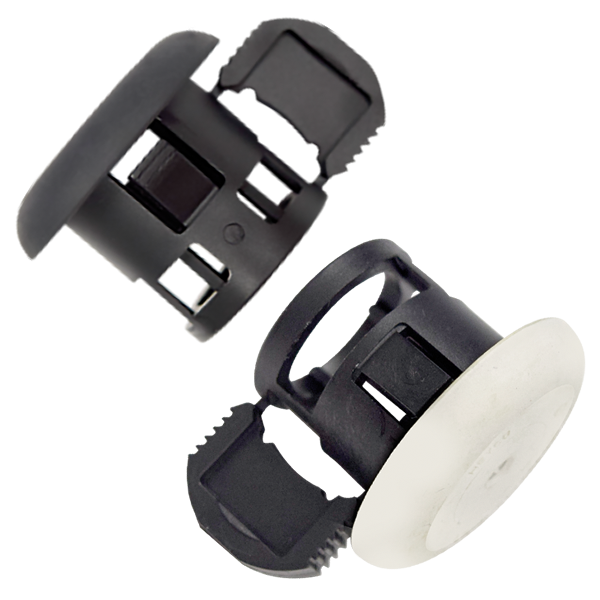

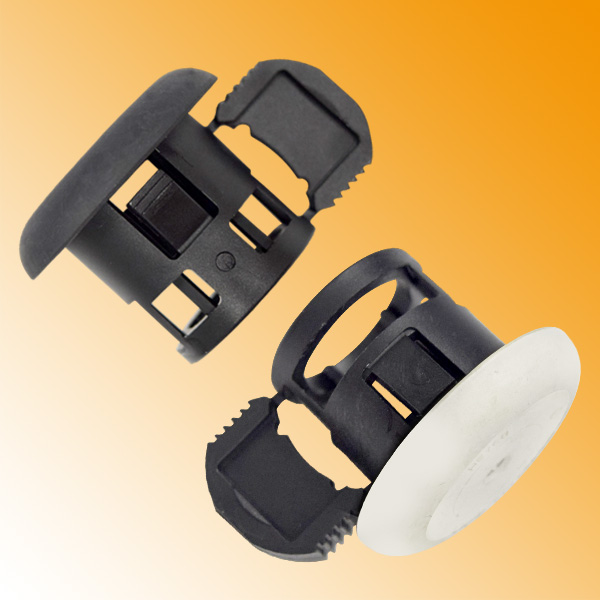

BLOCCACAVI IN PLASTICA AD INNESTO A TENUTA IP 68 E CON PREASSEMBLAGGIO SUL CAVO - SERIE “HEYCO”

Materiale: corpo in poliammide 6/6 e membrana superiore in TPE.
Colore: bianco, grigio chiaro RAL 7035, nero. (Il colore è riferito alla sola membrana superiore perchè il corpo rimane nero).
Temperatura d'uso: -20°C / +100°C
Protezione IP: IP 65 / IP 66 / IP 67 / IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: c-UL-us secondo UL 514B.

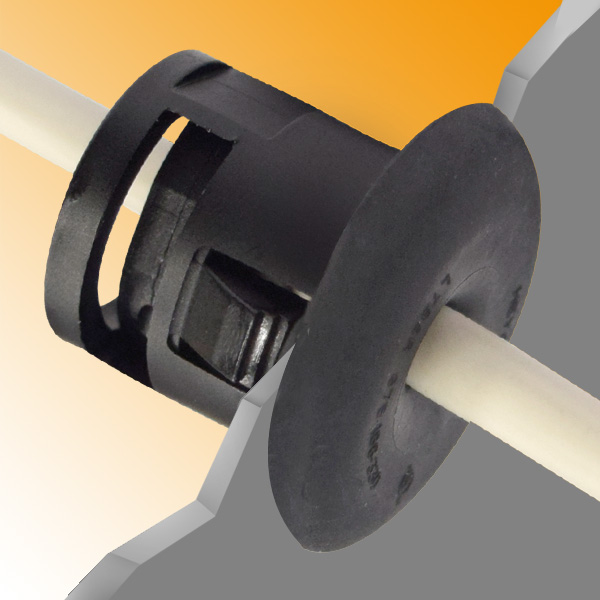

Caratteristiche: innovativi e brevettati bloccacavi con minimo ingombro esterno (minore di 4,8 mm). Offrono un’elevata tenuta alla trazione ed una protezione IP 68 paragonabili ai pressacavi. Offrono il vantaggio di poter essere preassemblati sul cavo, mediante clip di bloccaggio integrata al bloccacavo, per poi poter essere installati nella struttura anche in un secondo momento o in un luogo remoto, risparmiando così sui costi di installazione.

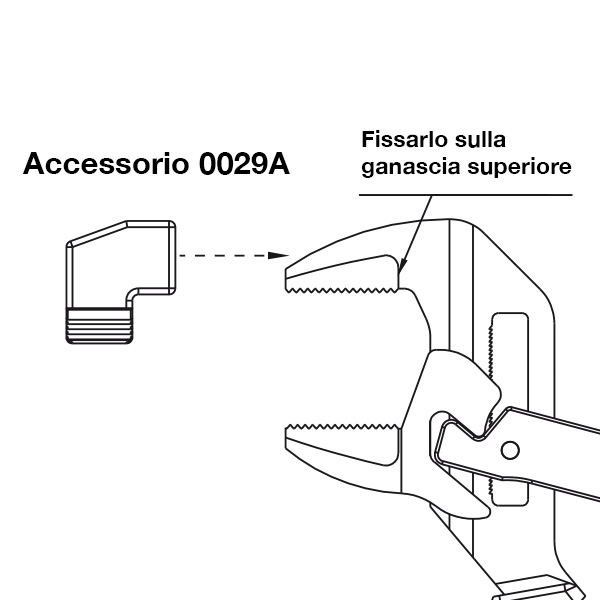

Per il montaggio sul cavo, basta forare la membrana, farci passare il cavo, staccare con le mani dal bloccacavo la clip di bloccaggio ed inserirla nel vano apposito del bloccacavo premendo leggermente con le dita; successivamente, con una normale pinza a pappagallo, fare pressione sulla clip schiacciandola fino in fondo così da bloccare perfettamente il cavo. In ogni confezione è incluso l’accessorio in plastica 0029A che, fissato sulla ganascia superiore di una pinza a pappagallo, facilita lo schiacciamento della clip di bloccaggio.
Questi bloccacavi soddisfano i requisiti UL in materia di bloccaggio del cavo senza piegare o attorcigliare il cavo. Hanno i bordi interni lisci e arrotondati per un facile montaggio. Si installano ad innesto in modo facile e veloce in fori con diametro di 22,2 mm.

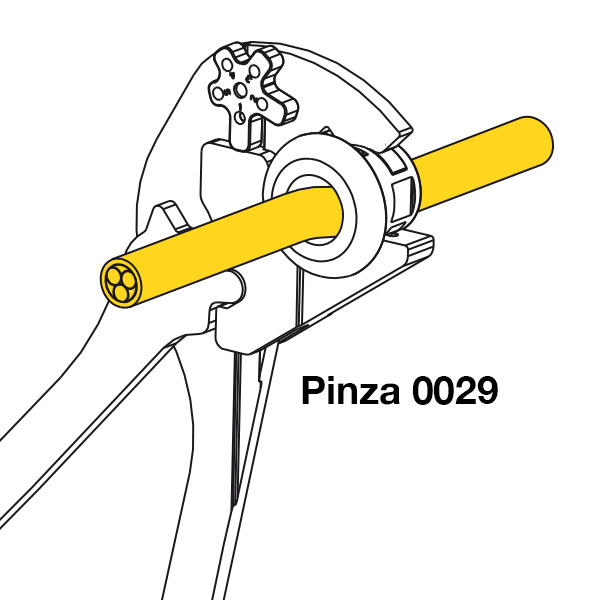

Per i montaggi in serie, è consigliabile acquistare la pinza 0029 che è stata specificatamente concepita per questi bloccacavi; il suo cursore con 5 livelli di regolazione consente di decidere, a seconda del diametro del cavo che si utilizza, l'ampiezza di chiusura massima delle ganasce.

ARTICOLO

colore

specifica

Ø est. cavo min - max
mm

Ø foro montaggio
mm

ØB
mm

H
mm

spessore telaio
mm

confezione
pz.
LTBSR 875-094-330 BIANCHIbiancobloccacavo7,1 - 8,422,232,825,10,8 - 2,450
LTBSR 875-094-330 GRIGIgrigiobloccacavo7,1 - 8,422,232,825,10,8 - 2,450
LTBSR 875-094-330 NERInerobloccacavo7,1 - 8,422,232,825,10,8 - 2,450
LTBSR 875-188-330 BIANCHIbiancobloccacavo7,1 - 8,422,232,825,13,2 - 4,850
LTBSR 875-188-330 GRIGIgrigiobloccacavo7,1 - 8,422,232,825,13,2 - 4,850
LTBSR 875-188-330 NERInerobloccacavo7,1 - 8,422,232,825,13,2 - 4,850
LTBSR 875-094-440 BIANCHIbiancobloccacavo8,4 - 11,222,232,825,10,8 - 2,450
LTBSR 875-094-440 GRIGIgrigiobloccacavo8,4 - 11,222,232,825,10,8 - 2,450
LTBSR 875-094-440 NERInerobloccacavo8,4 - 11,222,232,825,10,8 - 2,450
LTBSR 875-188-440 BIANCHIbiancobloccacavo8,4 - 11,222,232,825,13,2 - 4,850
LTBSR 875-188-440 GRIGIgrigiobloccacavo8,4 - 11,222,232,825,13,2 - 4,850
LTBSR 875-188-440 NERInerobloccacavo8,4 - 11,222,232,825,13,2 - 4,850
0029-pinza specifica-----1
0029A-accessorio per pinza-----10
