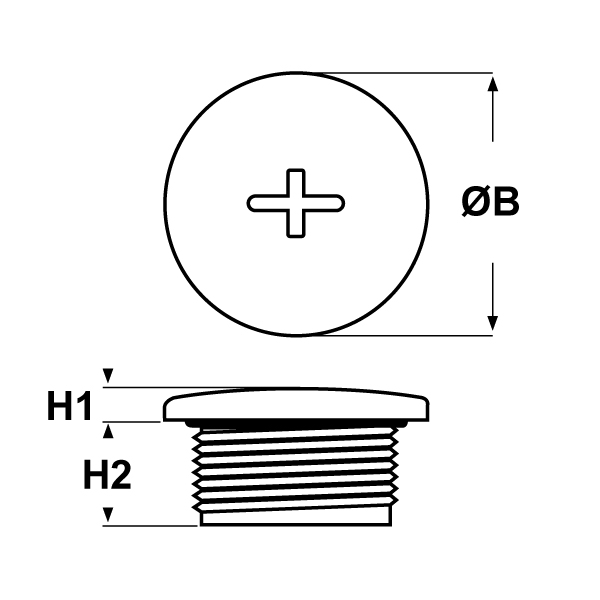

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

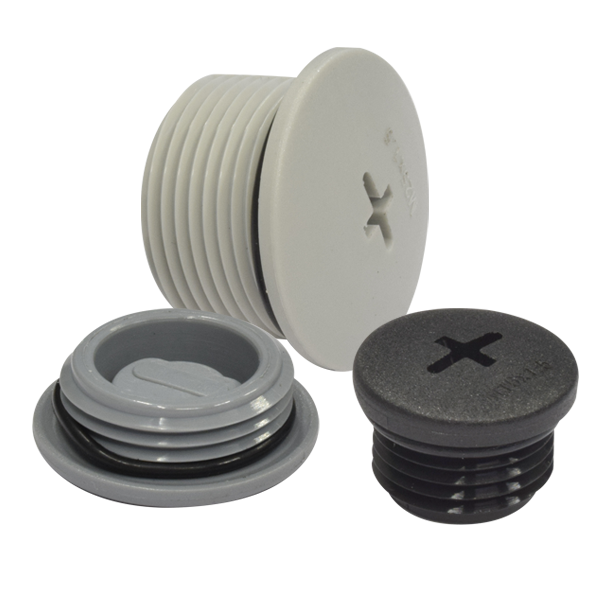

TAPPI FILETTATI IN PLASTICA CON O-RING (FILETTO METRICO)
Materiale: tappo in poliammide 6, O-Ring in NBR.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Temperatura d'uso: -20°C / +100°C (con punte -30°C / +150°C)
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: tappi filettati con taglio a croce, completi di anello O-Ring. Con filettatura passo Metrico - EN 60423.
Colore: grigio chiaro RAL 7035, grigio scuro RAL 7001, nero RAL 9005.
Temperatura d'uso: -20°C / +100°C (con punte -30°C / +150°C)
Protezione IP: IP 68.
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Caratteristiche: tappi filettati con taglio a croce, completi di anello O-Ring. Con filettatura passo Metrico - EN 60423.
ARTICOLO | colore | filetto passo | filetto valore | ØB mm | H1 mm | H2 mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| P-THC OR M1204.15.6 | grigio RAL 7035 | Metrico | 12x1,5 | 15 | 3 | 6 | 100 | |
| P-THC OR M1205.15.6 | grigio RAL 7001 | Metrico | 12x1,5 | 15 | 3 | 6 | 100 | |
| P-THC OR M1206.15.6 | nero RAL 9005 | Metrico | 12x1,5 | 15 | 3 | 6 | 100 | |
| P-THC OR M1204.15.10 | grigio RAL 7035 | Metrico | 12x1,5 | 15 | 3 | 10 | 100 | |
| P-THC OR M1205.15.10 | grigio RAL 7001 | Metrico | 12x1,5 | 15 | 3 | 10 | 100 | |
| P-THC OR M1206.15.10 | nero RAL 9005 | Metrico | 12x1,5 | 15 | 3 | 10 | 100 | |
| P-THC OR M1604.19,5.6 | grigio RAL 7035 | Metrico | 16x1,5 | 19,5 | 3,4 | 6 | 100 | |
| P-THC OR M1605.19,5.6 | grigio RAL 7001 | Metrico | 16x1,5 | 19,5 | 3,4 | 6 | 100 | |
| P-THC OR M1606.19,5.6 | nero RAL 9005 | Metrico | 16x1,5 | 19,5 | 3,4 | 6 | 100 | |
| P-THC OR M1604.19,5.10 | grigio RAL 7035 | Metrico | 16x1,5 | 19,5 | 3,4 | 10 | 100 | |
| P-THC OR M1605.19,5.10 | grigio RAL 7001 | Metrico | 16x1,5 | 19,5 | 3,4 | 10 | 100 | |
| P-THC OR M1606.19,5.10 | nero RAL 9005 | Metrico | 16x1,5 | 19,5 | 3,4 | 10 | 100 | |
| P-THC OR M2004.25.6 | grigio RAL 7035 | Metrico | 20x1,5 | 25 | 3 | 6 | 50 | |
| P-THC OR M2005.25.6 | grigio RAL 7001 | Metrico | 20x1,5 | 25 | 3 | 6 | 50 | |
| P-THC OR M2006.25.6 | nero RAL 9005 | Metrico | 20x1,5 | 25 | 3 | 6 | 50 | |
| P-THC OR M2004.25.10 | grigio RAL 7035 | Metrico | 20x1,5 | 25 | 3 | 10 | 50 | |
| P-THC OR M2005.25.10 | grigio RAL 7001 | Metrico | 20x1,5 | 25 | 3 | 10 | 50 | |
| P-THC OR M2006.25.10 | nero RAL 9005 | Metrico | 20x1,5 | 25 | 3 | 10 | 50 | |
| P-THC OR M2504.30.6 | grigio RAL 7035 | Metrico | 25x1,5 | 30 | 4 | 6 | 50 | |
| P-THC OR M2505.30.6 | grigio RAL 7001 | Metrico | 25x1,5 | 30 | 4 | 6 | 50 | |
| P-THC OR M2506.30.6 | nero RAL 9005 | Metrico | 25x1,5 | 30 | 4 | 6 | 50 | |
| P-THC OR M2504.30.10 | grigio RAL 7035 | Metrico | 25x1,5 | 30 | 4 | 10 | 50 | |
| P-THC OR M2505.30.10 | grigio RAL 7001 | Metrico | 25x1,5 | 30 | 4 | 10 | 50 | |
| P-THC OR M2506.30.10 | nero RAL 9005 | Metrico | 25x1,5 | 30 | 4 | 10 | 50 | |
| P-THC OR M2504.30.15 | grigio RAL 7035 | Metrico | 25x1,5 | 30 | 4 | 15 | 50 | |
| P-THC OR M2505.30.15 | grigio RAL 7001 | Metrico | 25x1,5 | 30 | 4 | 15 | 50 | |
| P-THC OR M2506.30.15 | nero RAL 9005 | Metrico | 25x1,5 | 30 | 4 | 15 | 50 | |
| P-THC OR M3204.37.8 | grigio RAL 7035 | Metrico | 32x1,5 | 37 | 4 | 8 | 25 | |
| P-THC OR M3205.37.8 | grigio RAL 7001 | Metrico | 32x1,5 | 37 | 4 | 8 | 25 | |
| P-THC OR M3206.37.8 | nero RAL 9005 | Metrico | 32x1,5 | 37 | 4 | 8 | 25 | |
| P-THC OR M3204.37.10 | grigio RAL 7035 | Metrico | 32x1,5 | 37 | 4 | 10 | 25 | |
| P-THC OR M3205.37.10 | grigio RAL 7001 | Metrico | 32x1,5 | 37 | 4 | 10 | 25 | |
| P-THC OR M3206.37.10 | nero RAL 9005 | Metrico | 32x1,5 | 37 | 4 | 10 | 25 | |
| P-THC OR M4004.46.8 | grigio RAL 7035 | Metrico | 40x1,5 | 46 | 4,5 | 8 | 20 | |
| P-THC OR M4005.46.8 | grigio RAL 7001 | Metrico | 40x1,5 | 46 | 4,5 | 8 | 20 | |
| P-THC OR M4006.46.8 | nero RAL 9005 | Metrico | 40x1,5 | 46 | 4,5 | 8 | 20 | |
| P-THC OR M4004.46.10 | grigio RAL 7035 | Metrico | 40x1,5 | 46 | 4,5 | 10 | 20 | |
| P-THC OR M4005.46.10 | grigio RAL 7001 | Metrico | 40x1,5 | 46 | 4,5 | 10 | 20 | |
| P-THC OR M4006.46.10 | nero RAL 9005 | Metrico | 40x1,5 | 46 | 4,5 | 10 | 20 | |
| P-THC OR M5004.54,9.10 | grigio RAL 7035 | Metrico | 50x1,5 | 54,9 | 3,7 | 10 | 10 | |
| P-THC OR M5005.54,9.10 | grigio RAL 7001 | Metrico | 50x1,5 | 54,9 | 3,7 | 10 | 10 | |
| P-THC OR M5006.54,9.10 | nero RAL 9005 | Metrico | 50x1,5 | 54,9 | 3,7 | 10 | 10 |
