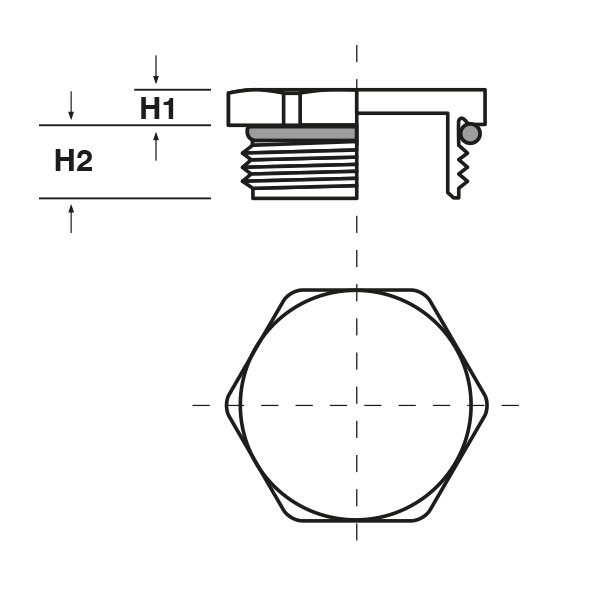

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

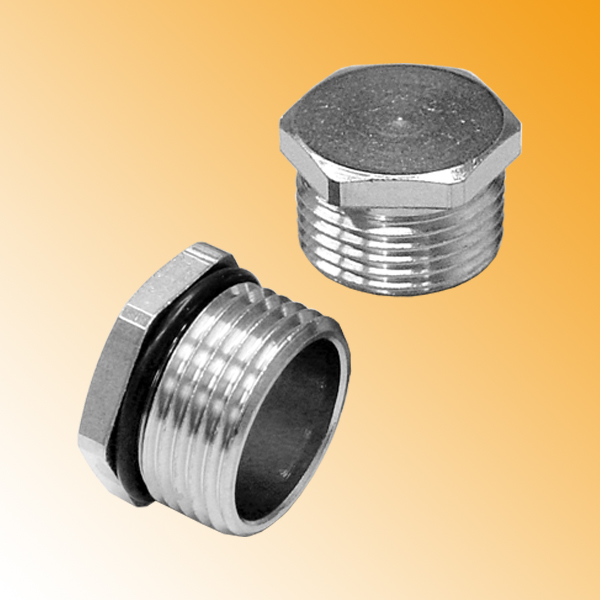

TAPPI FILETTATI IN METALLO ESAGONALI CON O-RING (FILETTO PG)
Materiale: tappo in ottone nichelato, O-Ring in nitrile 70 Sh A.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68.
Caratteristiche: tappi filettati esagonali adatti a qualsiasi tipo di applicazione. Completi di anello O-Ring.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68.
Caratteristiche: tappi filettati esagonali adatti a qualsiasi tipo di applicazione. Completi di anello O-Ring.
ARTICOLO | filetto passo | filetto valore | H1 mm | H2 mm | chiave mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| TCE OR PG7.14 | PG | 7 | 3 | 5 | 14 | 50 | |
| TCE OR PG7.14 L | PG | 7 | 3 | 10 | 14 | 50 | |
| TCE OR PG9.17* | PG | 9 | 3 | 6 | 17 | 50 | |
| TCE OR PG9.17 L | PG | 9 | 3 | 10 | 17 | 50 | |
| TCE OR PG11.19* | PG | 11 | 3 | 6 | 19 | 50 | |
| TCE OR PG11.19 L | PG | 11 | 3 | 10 | 19 | 50 | |
| TCE OR PG13.21* | PG | 13,5 | 3 | 6,5 | 21 | 50 | |
| TCE OR PG13.21 L | PG | 13,5 | 3 | 10 | 21 | 50 | |
| TCE OR PG16.23* | PG | 16 | 3 | 6,5 | 23 | 50 | |
| TCE OR PG16.23 L | PG | 16 | 3 | 10 | 23 | 50 | |
| TCE OR PG21.29* | PG | 21 | 4 | 7 | 29 | 20 | |
| TCE OR PG21.29 L | PG | 21 | 4 | 12 | 29 | 20 | |
| TCE OR PG29.39* | PG | 29 | 4 | 8 | 39 | 20 | |
| TCE OR PG29.39 L | PG | 29 | 4 | 12 | 39 | 20 | |
| TCE OR PG36.50 | PG | 36 | 5 | 9 | 50 | 10 | |
| TCE OR PG36.50 L | PG | 36 | 5 | 14 | 50 | 10 | |
| TCE OR PG42.58 | PG | 42 | 5 | 10 | 58 | 5 | |
| TCE OR PG42.58 L | PG | 42 | 5 | 16 | 58 | 5 | |
| TCE OR PG48.64 | PG | 48 | 6 | 10 | 64 | 5 | |
| TCE OR PG48.64 L | PG | 48 | 6 | 16 | 64 | 5 |
