“Quick-System” - Tubi corrugati trecciati in metallo rame stagnato PA 6 CU - ELEKTROZUBEHÖR
Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

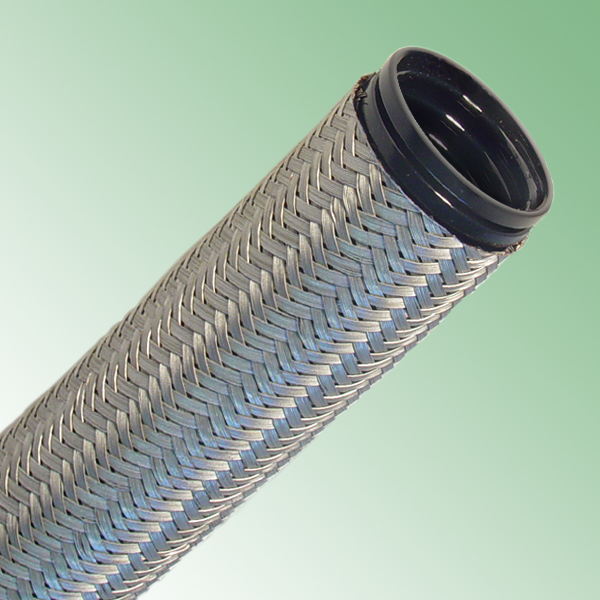

TUBO CORRUGATO IN POLIAMMIDE 6 TRECCIATO IN RAME STAGNATO PER APPLICAZIONI EMC (UL94-HB)

Materiale: tubo in poliammide 6, treccia in rame stagnato.
Colore: tubo nero, treccia argentata.
Temperatura d'uso: -40°C / +120°C (con punte fino a +150°C)
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma UL94-HB.
Normative e Certificazioni: VDE (EN/IEC 61386-23), VDE-EMC, UKCA.
Caratteristiche: questo tubo viene utilizzato in applicazioni “EMC” (Compatibilità Elettromagnetica) in cui è necessario proteggere i componenti dalle interferenze elettromagnetiche. La treccia in rame stagnato produce un livello di schermatura testato fino a 80 dB in gamma di frequenza fino a 30 MHz, secondo EN 50289-1-6. Il rivestimento con treccia metallica, inoltre, può risultare necessario in caso di presenza di trucioli incandescenti e di scintille ed è comunque utile per rinforzare il tubo ed aumentarne sia la resistenza meccanica che la resistenza all’abrasione ed all’usura. Per un corretto assemblaggio professionale si consiglia di utilizzare gli specifici raccordi in metallo “RGE” per tubi trecciati in rame, che consentono di ottenere un’ottima schermatura. Nel caso si preferisca assemblare sul tubo i raccordi in plastica “Quick-System”, si consiglia di utilizzare anche le specifiche boccole terminali in metallo, tipo “BOK-AP”) utili per evitare lo sfilacciamento della treccia e per salvaguardare l’incolumità dell’operatore; se, però, non fosse possibile utilizzarle è comunque consigliabile l’applicazione di un manicotto termorestringente a copertura dell’estremità tagliente della treccia. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Non contiene né cadmio, né silicone, né alogeni. Settori di applicazione: impianti elettrici, applicazioni EMC, impiantistica/bordo macchina, navale, automazione, automotive.

Resistenza alla compressione: > 320 N
Resistenza agli urti: 2 Kg
Resistenza alla trazione: 100 N
(Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)

ARTICOLO

Ø esterno tubo
AD

Ø int. x Ø est.
mm

raggio di curvatura statico
mm (±10%)

raggio di curvatura dinamico
mm (±10%)

confezione
mt.
PA 6 CU AD13 NERO1310x14204550
PA 6 CU AD15,8 NERO15,812,5x16,8355550
PA 6 CU AD21,2 NERO21,216,5x22,2457550
PA 6 CU AD34,5 NERO34,529x35,56512025
PA 6 CU AD42,5 NERO42,536x43,59015025
PA 6 CU AD54,5 NERO54,548x55,510019025
