Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

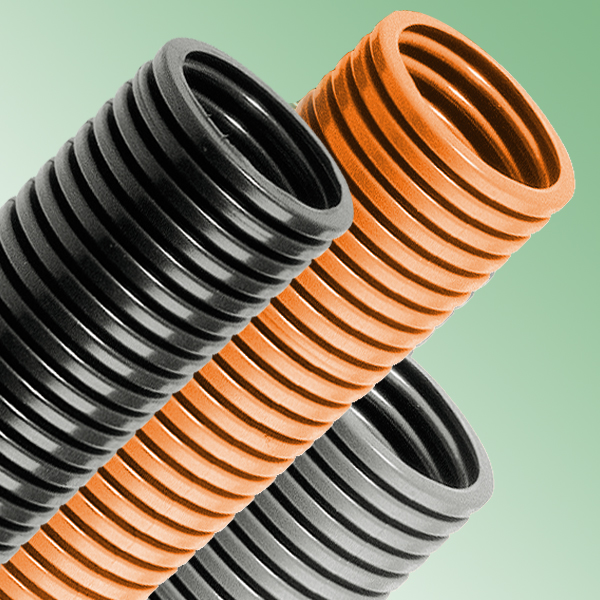

TUBO CORRUGATO IN POLIAMMIDE - SERIE “LIGHT” (UL94-HB)
Materiale: poliammide modificato.
Colore: nero, grigio, arancione.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma UL94-HB.
Normative e Certificazioni: VDE (EN/IEC 61386-23), ECE-R 118.03, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST, UKCA. N.B.: le certificazioni fanno riferimento al tubo in colore nero.
Caratteristiche: buona flessibilità. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Buona resistenza ai raggi UV per il tubo nero. Non contiene né cadmio, né silicone, né alogeni.
Il tubo in colore arancione è certificato secondo la norma antincendio ECE-R 118.03 (allegati 7 e 8) ed è particolarmente adatto per il settore dell’elettromobilità e dell’automotive. In particolare, il regolamento europeo ECE-R 118 viene applicato per quanto riguarda gli allestimenti interni degli autobus. La direttiva disciplina l'infiammabilità dei materiali nei veicoli utilizzati per il trasporto di persone e, pertanto, i materiali utilizzati devono soddisfare i requisiti di sicurezza antincendio al fine di prevenire lo sviluppo e la diffusione del fuoco. Il tubo PA 6-LB, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Per tutti questi tubi sono indicati gli specifici raccordi serie “LIGHT” in versione dritta, a 45° ed a 90°. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, navale, automazione, automotive.
Resistenza alla compressione: 125 N
Resistenza agli urti: 2 Kg
Resistenza alla trazione: 100 N
(Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
Su richiesta: con una maggiorazione sul prezzo, il tubo è fornibile sia in spezzoni sia con apertura laterale su tutta la lunghezza.
Colore: nero, grigio, arancione.
Temperatura d'uso: -25°C / +120°C
Protezione IP: IP 68, IP 69K.
Infiammabilità: antifiamma UL94-HB.
Normative e Certificazioni: VDE (EN/IEC 61386-23), ECE-R 118.03, LLOYD’S REGISTER, c-UR-us (UL 1696 / CSA 22.2; file n. E86359, per le misure AD13-AD54,5), GOST, UKCA. N.B.: le certificazioni fanno riferimento al tubo in colore nero.
Caratteristiche: buona flessibilità. Resistenza all’acqua, agli oli (max +80°C), alle benzine ed in particolare agli acidi ed ai solventi. Ottima resistenza ai carburanti, agli oli minerali, ai grassi, agli alcali, agli acidi ed alle basi. Buona resistenza ai raggi UV per il tubo nero. Non contiene né cadmio, né silicone, né alogeni.
Il tubo in colore arancione è certificato secondo la norma antincendio ECE-R 118.03 (allegati 7 e 8) ed è particolarmente adatto per il settore dell’elettromobilità e dell’automotive. In particolare, il regolamento europeo ECE-R 118 viene applicato per quanto riguarda gli allestimenti interni degli autobus. La direttiva disciplina l'infiammabilità dei materiali nei veicoli utilizzati per il trasporto di persone e, pertanto, i materiali utilizzati devono soddisfare i requisiti di sicurezza antincendio al fine di prevenire lo sviluppo e la diffusione del fuoco. Il tubo PA 6-LB, a profilo largo, è caratterizzato da maggior resistenza meccanica e maggior flessibilità, soprattutto nelle misure più grandi, grazie al profilo delle spire più largo. Per tutti questi tubi sono indicati gli specifici raccordi serie “LIGHT” in versione dritta, a 45° ed a 90°. Settori di applicazione: impianti elettrici (secondo DIN EN 60204), impiantistica/bordo macchina, navale, automazione, automotive.
Resistenza alla compressione: 125 N
Resistenza agli urti: 2 Kg
Resistenza alla trazione: 100 N
(Test realizzati con tubi in dimensione AD21,2 secondo le specifiche DIN EN IEC 61386-23)
Su richiesta: con una maggiorazione sul prezzo, il tubo è fornibile sia in spezzoni sia con apertura laterale su tutta la lunghezza.
ARTICOLO | colore | specifica | Ø esterno tubo AD | Ø int. x Ø est. mm | raggio di curvatura statico mm (±10%) | raggio di curvatura dinamico mm (±10%) | confezione mt. | |
|---|---|---|---|---|---|---|---|---|
| PA 6-L AD10 NERO | nero | profilo normale | 10 | 6,5x10 | 13 | 35 | 50 | |
| PA 6-L AD10 GRIGIO | grigio | profilo normale | 10 | 6,5x10 | 13 | 35 | 50 | |
| PA 6-L AD10 ARANCIONE | arancione | profilo normale | 10 | 6,5x10 | 13 | 35 | 50 | |
| PA 6-L AD13 NERO | nero | profilo normale | 13 | 10x13 | 20 | 45 | 50 | |
| PA 6-L AD13 GRIGIO | grigio | profilo normale | 13 | 10x13 | 20 | 45 | 50 | |
| PA 6-L AD13 ARANCIONE | arancione | profilo normale | 13 | 10x13 | 20 | 45 | 50 | |
| PA 6-L AD15,8 NERO | nero | profilo normale | 15,8 | 12x15,8 | 35 | 55 | 50 | |
| PA 6-L AD15,8 GRIGIO | grigio | profilo normale | 15,8 | 12x15,8 | 35 | 55 | 50 | |
| PA 6-L AD15,8 ARANCIONE | arancione | profilo normale | 15,8 | 12x15,8 | 35 | 55 | 50 | |
| PA 6-L AD18,5 NERO | nero | profilo normale | 18,5 | 14,3x18,2 | 40 | 65 | 50 | |
| PA 6-L AD18,5 GRIGIO | grigio | profilo normale | 18,5 | 14,3x18,2 | 40 | 65 | 50 | |
| PA 6-L AD18,5 ARANCIONE | arancione | profilo normale | 18,5 | 14,3x18,2 | 40 | 65 | 50 | |
| PA 6-L AD21,2 NERO | nero | profilo normale | 21,2 | 16,5x21,2 | 45 | 75 | 50 | |
| PA 6-L AD21,2 GRIGIO | grigio | profilo normale | 21,2 | 16,5x21,2 | 45 | 75 | 50 | |
| PA 6-L AD21,2 ARANCIONE | arancione | profilo normale | 21,2 | 15,5x21,2 | 45 | 75 | 50 | |
| PA 6-LB AD21,2 NERO* | nero | profilo largo | 21,2 | 15,5x21,2 | 45 | 75 | 50 | |
| PA 6-LB AD21,2 GRIGIO* | grigio | profilo largo | 21,2 | 15,5x21,2 | 45 | 75 | 50 | |
| PA 6-LB AD21,2 ARANCIONE | arancione | profilo largo | 21,2 | 16,5x21,2 | 45 | 75 | 50 | |
| PA 6-L AD28,5 NERO* | nero | profilo normale | 28,5 | 23x28,5 | 55 | 100 | 50 | |
| PA 6-L AD28,5 GRIGIO* | grigio | profilo normale | 28,5 | 23x28,5 | 55 | 100 | 50 | |
| PA 6-LB AD28,5 NERO | nero | profilo largo | 28,5 | 22x28,5 | 55 | 100 | 50 | |
| PA 6-LB AD28,5 GRIGIO | grigio | profilo largo | 28,5 | 22x28,5 | 55 | 100 | 50 | |
| PA 6-LB AD28,5 ARANCIONE | arancione | profilo largo | 28,5 | 22x28,5 | 55 | 100 | 50 | |
| PA 6-L AD34,5 NERO* | nero | profilo normale | 34,5 | 29x34,5 | 65 | 120 | 25 | |
| PA 6-LB AD34,5 NERO | nero | profilo largo | 34,5 | 27,5x34,5 | 65 | 120 | 25 | |
| PA 6-LB AD34,5 GRIGIO | grigio | profilo largo | 34,5 | 27,5x34,5 | 65 | 120 | 25 | |
| PA 6-LB AD34,5 ARANCIONE | arancione | profilo largo | 34,5 | 27,5x34,5 | 65 | 120 | 25 | |
| PA 6-L AD42,5 NERO* | nero | profilo normale | 42,5 | 35,5x42,5 | 90 | 150 | 25 | |
| PA 6-LB AD42,5 NERO | nero | profilo largo | 42,5 | 35,5x42,5 | 90 | 150 | 25 | |
| PA 6-LB AD42,5 GRIGIO | grigio | profilo largo | 42,5 | 35,5x42,5 | 90 | 150 | 25 | |
| PA 6-LB AD42,5 ARANCIONE | arancione | profilo largo | 42,5 | 35,5x42,5 | 90 | 150 | 25 | |
| PA 6-L AD54,5 NERO* | nero | profilo normale | 54,5 | 48x54,5 | 100 | 190 | 25 | |
| PA 6-LB AD54,5 NERO | nero | profilo largo | 54,5 | 47x54,5 | 100 | 190 | 25 | |
| PA 6-LB AD54,5 GRIGIO | grigio | profilo largo | 54,5 | 47x54,5 | 100 | 190 | 25 | |
| PA 6-LB AD54,5 ARANCIONE | arancione | profilo largo | 54,5 | 47x54,5 | 100 | 190 | 25 |
