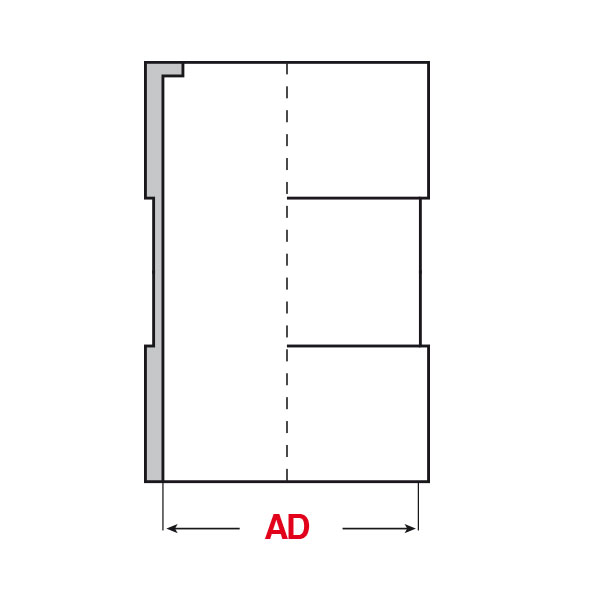

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
BOCCOLE TERMINALI IN METALLO
Materiale: boccole in ottone nichelato, fascette FAS in acciaio inossidabile, fascette FAS-TER in acciaio zincato.
Colore: argento.
Temperatura d'uso: max +200°C

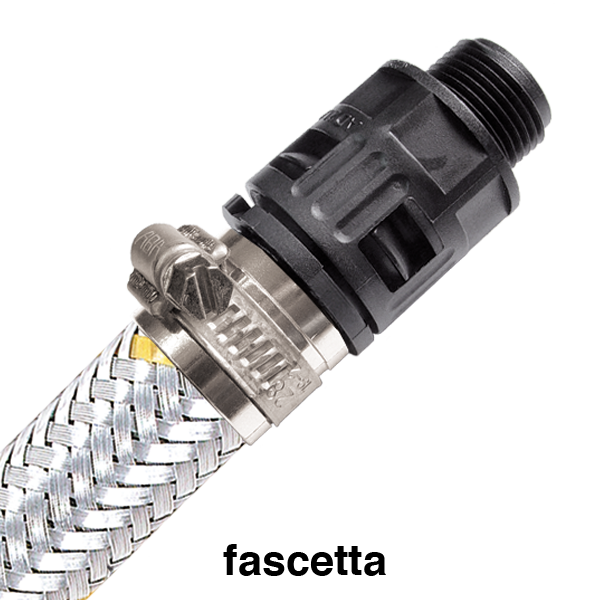

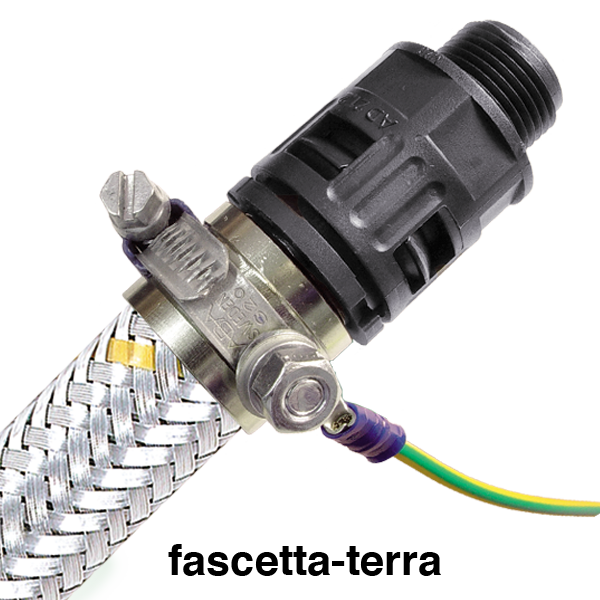

Caratteristiche: le boccole terminali vengono fornite divise in due metà per facilitarne il montaggio. Vengono applicate sull’estremità della treccia e sono utilizzate per evitare lo sfilacciamento e per salvaguardare l’incolumità dell’operatore. Uno dei due bordi delle boccole è ripiegato a 90° per incastrarsi tra le spire del tubo ed impedire così lo scorrimento. Per completare l'installazione vengono utilizzate le fascette in metallo tipo FAS che stringono le boccole e, conseguentemente, bloccano la treccia sottostante senza deformare il tubo corrugato. Per consentire anche la messa a terra sono disponibili le fascette tipo FAS-TER che sono dotate di vite in acciaio ramato saldata sulla struttura, di rondella e di dado (chiave 7 mm). Entrambe le fascette hanno i bordi arrotondati.
Colore: argento.
Temperatura d'uso: max +200°C
Caratteristiche: le boccole terminali vengono fornite divise in due metà per facilitarne il montaggio. Vengono applicate sull’estremità della treccia e sono utilizzate per evitare lo sfilacciamento e per salvaguardare l’incolumità dell’operatore. Uno dei due bordi delle boccole è ripiegato a 90° per incastrarsi tra le spire del tubo ed impedire così lo scorrimento. Per completare l'installazione vengono utilizzate le fascette in metallo tipo FAS che stringono le boccole e, conseguentemente, bloccano la treccia sottostante senza deformare il tubo corrugato. Per consentire anche la messa a terra sono disponibili le fascette tipo FAS-TER che sono dotate di vite in acciaio ramato saldata sulla struttura, di rondella e di dado (chiave 7 mm). Entrambe le fascette hanno i bordi arrotondati.
ARTICOLO | descrizione | Ø esterno tubo AD | Ø interno min - max mm | confezione pz. | |
|---|---|---|---|---|---|
| BOK-AP AD10 | boccola | 10 | - | 50 | |
| BOK-AP AD13 | boccola | 13 | - | 50 | |
| BOK-AP AD15,8 | boccola | 15,8 | - | 50 | |
| BOK-AP AD21,2 | boccola | 21,2 | - | 50 | |
| BOK-AP AD28,5 | boccola | 28,5 | - | 25 | |
| BOK-AP AD34,5 | boccola | 34,5 | - | 25 | |
| BOK-AP AD42,5 | boccola | 42,5 | - | 25 | |
| BOK-AP AD54,5 | boccola | 54,5 | - | 25 | |
| FAS AD10 | fascetta | 10 | 11 - 17 | 100 | |
| FAS AD13 | fascetta | 13 | 13 - 20 | 100 | |
| FAS AD15,8 | fascetta | 15,8 | 19 - 28 | 100 | |
| FAS AD18,5 | fascetta | 18,5 | 22 - 32 | 50 | |
| FAS AD21,2 | fascetta | 21,2 | 32 - 44 | 50 | |
| FAS AD28,5 | fascetta | 28,5 | 38 - 50 | 50 | |
| FAS AD34,5 | fascetta | 34,5 | 44 - 56 | 50 | |
| FAS AD42,5 | fascetta | 42,5 | 50 - 65 | 50 | |
| FAS AD54,5 | fascetta | 54,5 | 58 - 75 | 25 | |
| FAS-TER AD10-13 | fascetta-terra | 10 - 13 | 13 - 20 | 100 | |
| FAS-TER AD15,8-21,2 | fascetta-terra | 15,8 - 21,2 | 19 - 28 | 100 | |
| FAS-TER AD28,5-34,5 | fascetta-terra | 28,5 - 34,5 | 32 - 44 | 50 | |
| FAS-TER AD42,5 | fascetta-terra | 42,5 | 44 - 56 | 50 | |
| FAS-TER AD54,5 | fascetta-terra | 54,5 | 58 - 75 | 50 |
