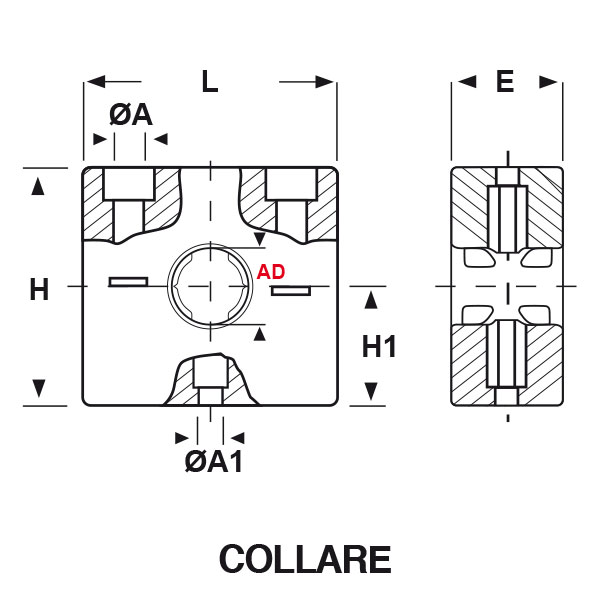

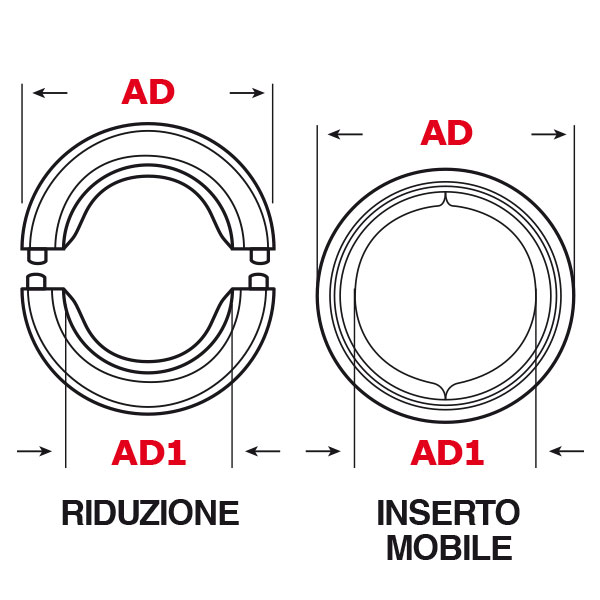

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
COLLARI FERMATUBO QUADRATI IN PLASTICA
Materiale: poliammide.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: EN 45545-2 (HL 3), NFPA 130, GOST, UKCA.

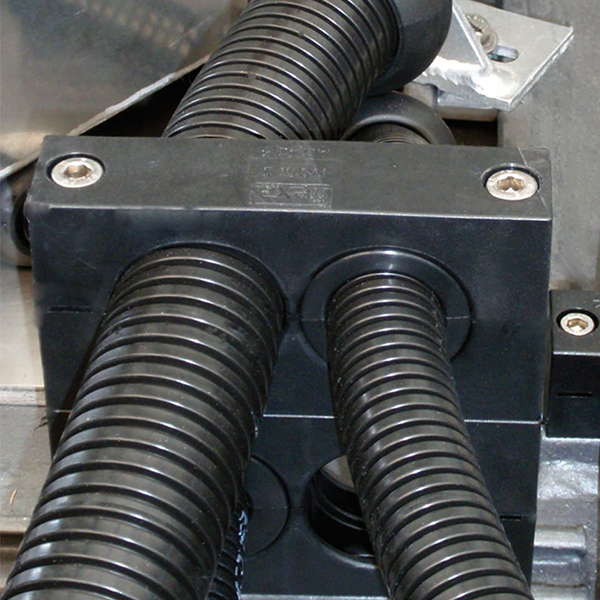

Caratteristiche: questi collari sono stati progettati per fissare i tubi in modo robusto e sono disponibili sia con un solo foro che con più fori. Sono particolarmente indicati per l'utilizzo con tubi pesanti o di grosse dimensioni. Nel foro sono dotati di nervature che si incastrano nelle spire del tubo in modo da bloccarlo e non consentirgli alcun movimento. Sono composti da due elementi che si chiudono l’uno sull’altro per mezzo di viti comuni (fornite a parte). Possono essere installati uno accanto all’altro oppure uno sopra all’altro. Il foro alla base consente il fissaggio sulla parete tramite vite. I collari in colore nero sono resistenti ai raggi UV. La riduzione in plastica tipo RQMR, con nervatura interna, consente di assemblare i collari con tubi di dimensioni inferiori.
L’inserto mobile RQMR-M, in plastica autoestinguente UL94-V0 e provvisto di nervatura interna, è concepito per il fissaggio di tubi che necessitano di flessibilità di movimento.
Su richiesta: sono fornibili viti a testa cilindrica con cava esagonale (M6 e M8), in 3 lunghezze, per il bloccaggio dei due elementi che compongono il collare. Inoltre, è fornibile la riduzione RQMR-C, prodotta in morbido TPE e disponibile per quasi tutte le dimensioni dei collari, che consente l'assemblaggio di cavi (con diametro da 7 a 48,5 mm) all'interno dei collari.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C
Infiammabilità: antifiamma e autoestinguente UL94-V2.
Normative e Certificazioni: EN 45545-2 (HL 3), NFPA 130, GOST, UKCA.
Caratteristiche: questi collari sono stati progettati per fissare i tubi in modo robusto e sono disponibili sia con un solo foro che con più fori. Sono particolarmente indicati per l'utilizzo con tubi pesanti o di grosse dimensioni. Nel foro sono dotati di nervature che si incastrano nelle spire del tubo in modo da bloccarlo e non consentirgli alcun movimento. Sono composti da due elementi che si chiudono l’uno sull’altro per mezzo di viti comuni (fornite a parte). Possono essere installati uno accanto all’altro oppure uno sopra all’altro. Il foro alla base consente il fissaggio sulla parete tramite vite. I collari in colore nero sono resistenti ai raggi UV. La riduzione in plastica tipo RQMR, con nervatura interna, consente di assemblare i collari con tubi di dimensioni inferiori.
L’inserto mobile RQMR-M, in plastica autoestinguente UL94-V0 e provvisto di nervatura interna, è concepito per il fissaggio di tubi che necessitano di flessibilità di movimento.
Su richiesta: sono fornibili viti a testa cilindrica con cava esagonale (M6 e M8), in 3 lunghezze, per il bloccaggio dei due elementi che compongono il collare. Inoltre, è fornibile la riduzione RQMR-C, prodotta in morbido TPE e disponibile per quasi tutte le dimensioni dei collari, che consente l'assemblaggio di cavi (con diametro da 7 a 48,5 mm) all'interno dei collari.
ARTICOLO | colore | descrizione | Ø esterno tubo AD | Ø esterno tubo AD1 | ØA mm | ØA1 mm | L mm | H mm | H1 mm | E mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQMS AD15,8 NERO | nero | collare 1 foro | 15,8 | - | 6,5 | - | 50 | 33,5 | 16,5 | 30 | 10 | |
| RQMS AD21,2 NERO | nero | collare 1 foro | 21,2 | - | 6,5 | - | 54 | 33,5 | 16,5 | 30 | 10 | |
| RQM AD21,2 GRIGIO | grigio | collare 1 foro | 21,2 | - | 6,5 | 7 | 65 | 66 | 33 | 30 | 10 | |
| RQM AD21,2 NERO | nero | collare 1 foro | 21,2 | - | 6,5 | 7 | 65 | 66 | 33 | 30 | 10 | |
| RQMS AD28,5 NERO | nero | collare 1 foro | 28,5 | - | 6,5 | - | 60 | 40 | 20 | 30 | 10 | |
| RQM AD28,5 GRIGIO | grigio | collare 1 foro | 28,5 | - | 6,5 | 7 | 65 | 66 | 33 | 30 | 10 | |
| RQM AD28,5 NERO | nero | collare 1 foro | 28,5 | - | 6,5 | 7 | 65 | 66 | 33 | 30 | 10 | |
| RQM AD34,5 GRIGIO | grigio | collare 1 foro | 34,5 | - | 8,5 | 7 | 80 | 66 | 33 | 30 | 10 | |
| RQM AD34,5 NERO | nero | collare 1 foro | 34,5 | - | 8,5 | 7 | 80 | 66 | 33 | 30 | 10 | |
| RQM AD42,5 GRIGIO | grigio | collare 1 foro | 42,5 | - | 8,5 | 7 | 80 | 66 | 33 | 30 | 10 | |
| RQM AD42,5 NERO | nero | collare 1 foro | 42,5 | - | 8,5 | 7 | 80 | 66 | 33 | 30 | 10 | |
| RQM AD54,5 GRIGIO | grigio | collare 1 foro | 54,5 | - | 8,5 | - | 100 | 66 | 33 | 30 | 5 | |
| RQM AD54,5 NERO | nero | collare 1 foro | 54,5 | - | 8,5 | - | 100 | 66 | 33 | 30 | 5 | |
| RQM AD70 NERO | nero | collare 1 foro | 70 | - | 8,5 | - | 130 | 100 | 50 | 30 | 5 | |
| RQM2 AD42,5 NERO | nero | collare 2 fori | 2 X 42,5 | - | 8,5 | - | 126 | 66 | 33 | 30 | 10 | |
| RQM2 AD54,5 NERO | nero | collare 2 fori | 2 X 54,5 | - | 8,5 | - | 151 | 66 | 33 | 30 | 5 | |
| RQM3 AD28,5 NERO | nero | collare 3 fori | 3 X 28,5 | - | 6,5 | - | 125 | 40 | 20 | 30 | 10 | |
| RQM3 AD42,5 NERO | nero | collare 3 fori | 3 X 42,5 | - | 8,5 | - | 172 | 66 | 33 | 30 | 10 | |
| RQM3 AD54,5 NERO | nero | collare 3 fori | 3 X 54,5 | - | 8,5 | - | 209 | 66 | 33 | 30 | 5 | |
| RQM4 AD42,5 NERO | nero | collare 4 fori | 4 X 42,5 | - | 8,5 | - | 218 | 66 | 33 | 30 | 10 | |
| RQM4 AD54,5 NERO | nero | collare 4 fori | 4 X 54,5 | - | 8,5 | - | 282,5 | 66 | 33 | 30 | 5 | |
| RQMR AD28,5/AD13 NERO | nero | riduzione | 28.5 | 13 | - | - | - | - | - | - | 10 | |
| RQMR AD28,5/AD15,8 NERO | nero | riduzione | 28,5 | 15,8 | - | - | - | - | - | - | 10 | |
| RQMR AD28,5/AD21,2 NERO | nero | riduzione | 28,5 | 21,2 | - | - | - | - | - | - | 10 | |
| RQMR AD42,5/AD15,8 NERO | nero | riduzione | 42,5 | 15,8 | - | - | - | - | - | - | 10 | |
| RQMR AD42,5/AD21,2 NERO | nero | riduzione | 42,5 | 21,2 | - | - | - | - | - | - | 10 | |
| RQMR AD42,5/AD28,5 NERO | nero | riduzione | 42,5 | 28,5 | - | - | - | - | - | - | 10 | |
| RQMR AD42,5/AD34,5 NERO | nero | riduzione | 42,5 | 34,5 | - | - | - | - | - | - | 10 | |
| RQMR AD54,5/AD28,5 NERO | nero | riduzione | 54,5 | 28,5 | - | - | - | - | - | - | 10 | |
| RQMR AD54,5/AD34,5 NERO | nero | riduzione | 54,5 | 34,5 | - | - | - | - | - | - | 10 | |
| RQMR AD54,5/AD42,5 NERO | nero | riduzione | 54,5 | 42,5 | - | - | - | - | - | - | 10 | |
| RQMR-M AD34,5/AD28,5 ROSSO | rosso | inserto | 34,5 | 28,5 | - | - | - | - | - | - | 10 | |
| RQMR-M AD42,5/AD34,5 ROSSO | rosso | inserto | 42,5 | 34,5 | - | - | - | - | - | - | 10 | |
| RQMR-M AD54,5/AD42,5 ROSSO | rosso | inserto | 54,5 | 42,5 | - | - | - | - | - | - | 10 | |
| RQMR-M AD70/AD54,5 ROSSO | rosso | inserto | 70 | 54,5 | - | - | - | - | - | - | 10 |
