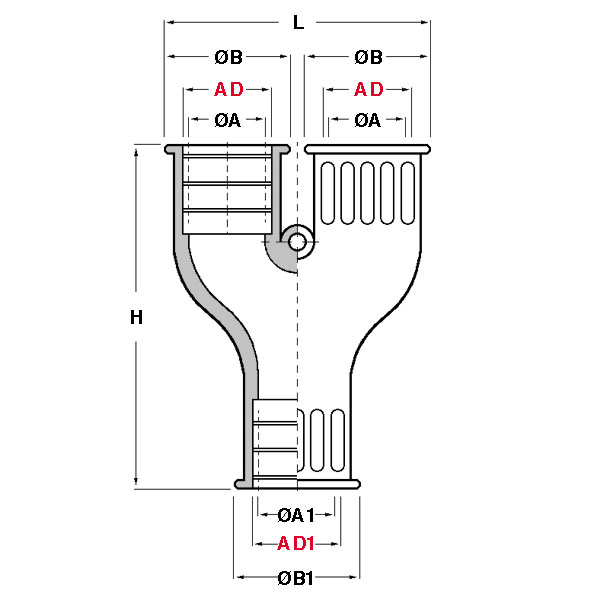

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

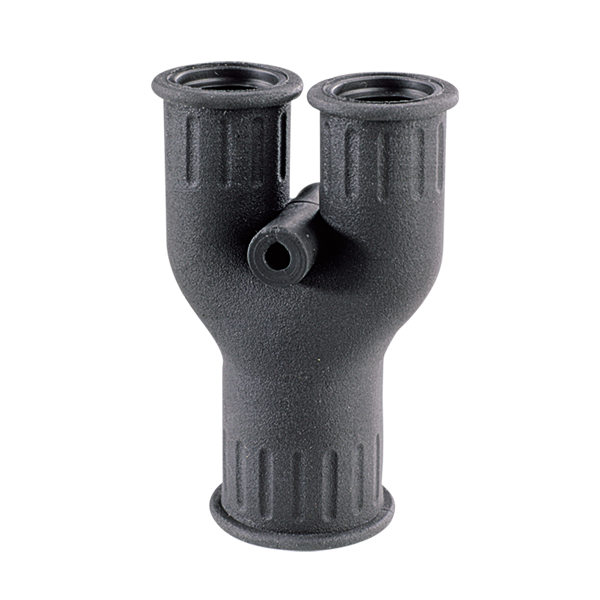

MANICOTTI DI DERIVAZIONE IN PLASTICA MORBIDA a "Y"
Materiale: TPE.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C (con punte fino a +150°C)
Protezione IP: IP 66 secondo le specifiche EN 60529.
Normative e Certificazioni: GOST, UKCA.
Caratteristiche: questi manicotti, resistenti ai raggi UV, vanno montati a pressione sulle estremità dei tubi e, grazie alla dentellatura interna, aderiscono perfettamente al profilo esterno dei tubi. Vengono utilizzati per creare delle derivazioni tra spezzoni di tubo, anche di dimensioni diverse. I fori per il fissaggio a parete misurano Ø 4 mm.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C (con punte fino a +150°C)
Protezione IP: IP 66 secondo le specifiche EN 60529.
Normative e Certificazioni: GOST, UKCA.
Caratteristiche: questi manicotti, resistenti ai raggi UV, vanno montati a pressione sulle estremità dei tubi e, grazie alla dentellatura interna, aderiscono perfettamente al profilo esterno dei tubi. Vengono utilizzati per creare delle derivazioni tra spezzoni di tubo, anche di dimensioni diverse. I fori per il fissaggio a parete misurano Ø 4 mm.
ARTICOLO | colore | Ø esterno tubo AD | Ø esterno tubo AD1 | ØA mm | ØA1 mm | ØB mm | ØB1 mm | L mm | H mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQY-S 3xAD10 GRIGIO | grigio | 10 | 10 | 9,5 | 9,5 | 17,5 | 17,5 | 36,5 | 54,5 | 10 | |
| RQY-S 3xAD10 NERO | nero | 10 | 10 | 9,5 | 9,5 | 17,5 | 17,5 | 36,5 | 54,5 | 10 | |
| RQY-S 3xAD18,5 NERO | nero | 18,5 | 18,5 | 15 | 15 | 26,5 | 26,5 | 54,5 | 81 | 10 | |
| RQY-S 2xAD15,8/1xAD21,2 GRIGIO | grigio | 15,8 | 21,2 | 14 | 18 | 25 | 29,5 | 52 | 75 | 10 | |
| RQY-S 2xAD15,8/1xAD21,2 NERO | nero | 15,8 | 21,2 | 14 | 18 | 25 | 29,5 | 52 | 75 | 10 | |
| RQY-S 3xAD21,2 GRIGIO | grigio | 21,2 | 21,2 | 18 | 18 | 29,5 | 29,5 | 62,5 | 82,5 | 10 | |
| RQY-S 3xAD21,2 NERO | nero | 21,2 | 21,2 | 18 | 18 | 29,5 | 29,5 | 62,5 | 82,5 | 10 | |
| RQY-S 2xAD15,8/1xAD28,5 NERO | nero | 15,8 | 28,5 | 14 | 25,5 | 25 | 36,5 | 52 | 75 | 10 | |
| RQY-S 2xAD21,2/1xAD28,5 GRIGIO | grigio | 21,2 | 28,5 | 18 | 25,5 | 29,5 | 36,5 | 61,5 | 81,5 | 10 | |
| RQY-S 2xAD21,2/1xAD28,5 NERO | nero | 21,2 | 28,5 | 18 | 25,5 | 29,5 | 36,5 | 61,5 | 81,5 | 10 | |
| RQY-S 2xAD28,5/1xAD34,5 GRIGIO | grigio | 28,5 | 34,5 | 25,5 | 31,5 | 36,5 | 42,5 | 79 | 86 | 10 | |
| RQY-S 2xAD28,5/1xAD34,5 NERO | nero | 28,5 | 34,5 | 25,5 | 31,5 | 36,5 | 42,5 | 79 | 86 | 10 | |
| RQY-S 2xAD34,5/1xAD42,5 NERO | nero | 34,5 | 42,5 | 31,5 | 39,7 | 42,5 | 52,5 | 89 | 98,5 | 10 | |
| RQY-S 2xAD42,5/1xAD54,5 NERO | nero | 42,5 | 54,5 | 39,7 | 52 | 52,5 | 65 | 109,5 | 116 | 5 |
