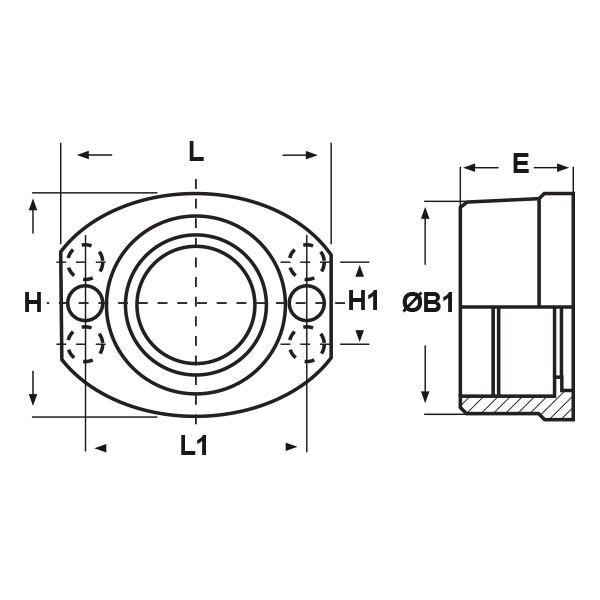

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

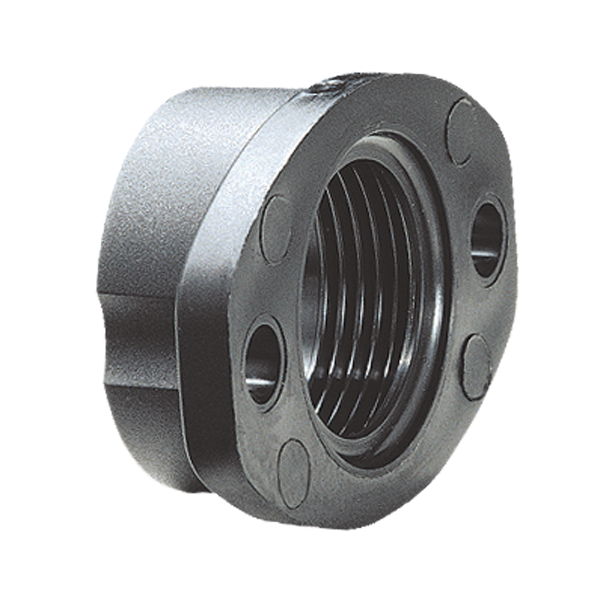

STAFFE REGGITUBO FLANGIATE IN PLASTICA (FILETTO METRICO)
Materiale: poliammide.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: UKCA.

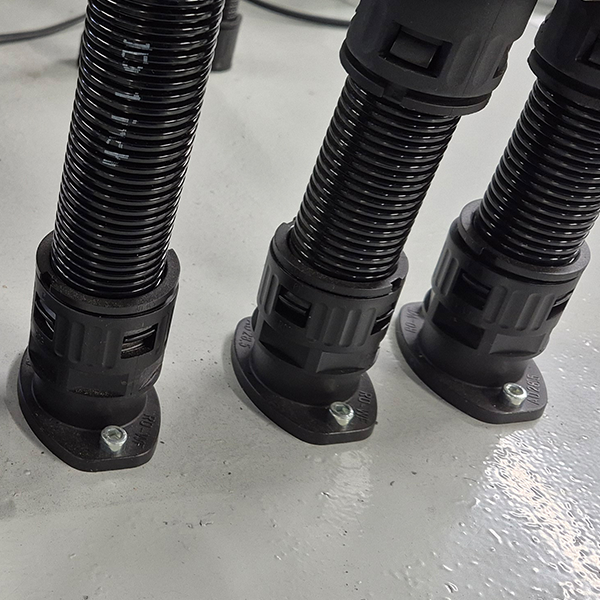

Caratteristiche: queste staffe consentono di trasformare i raccordi con filetto passo Metrico in raccordi flangiati per essere poi utilizzati laddove non si dispone di un foro filettato oppure non è possibile utilizzare un controdado. Sono provviste di fori per il fissaggio, tramite viti, alla parete; dall’articolo RQF2-M 40 in poi hanno 4 fori. Per fare in modo che i raccordi a 45°/90°, avvitati all’interno, possano essere posizionati nel verso desiderato è consigliabile montare alla base del filetto dei raccordi stessi una guarnizione O-ring a sezione piana. Per assicurare la tenuta all’acqua è consigliabile montare sul bordo del foro flangiato una guarnizione O-ring a sezione tonda. Le staffe in colore nero sono resistenti ai raggi UV.
Colore: grigio o nero.
Temperatura d'uso: -40°C / +120°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Normative e Certificazioni: UKCA.
Caratteristiche: queste staffe consentono di trasformare i raccordi con filetto passo Metrico in raccordi flangiati per essere poi utilizzati laddove non si dispone di un foro filettato oppure non è possibile utilizzare un controdado. Sono provviste di fori per il fissaggio, tramite viti, alla parete; dall’articolo RQF2-M 40 in poi hanno 4 fori. Per fare in modo che i raccordi a 45°/90°, avvitati all’interno, possano essere posizionati nel verso desiderato è consigliabile montare alla base del filetto dei raccordi stessi una guarnizione O-ring a sezione piana. Per assicurare la tenuta all’acqua è consigliabile montare sul bordo del foro flangiato una guarnizione O-ring a sezione tonda. Le staffe in colore nero sono resistenti ai raggi UV.
ARTICOLO | colore | filetto passo | filetto valore | ØB1 mm | L mm | L1 mm | H mm | H1 mm | E mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RQF2-M 25 GRIGIO | grigio | Metrico | M 25x1,5 | 29,5 | 46 | 36 | 32 | – | 15,5 | 50 | |
| RQF2-M 25 NERO | nero | Metrico | M 25x1,5 | 29,5 | 46 | 36 | 32 | – | 15,5 | 50 | |
| RQF2-M 32 GRIGIO | grigio | Metrico | M 32x1,5 | 37 | 63 | 52 | 46 | – | 20 | 25 | |
| RQF2-M 32 NERO | nero | Metrico | M 32x1,5 | 37 | 63 | 52 | 46 | – | 20 | 25 | |
| RQF2-M 40 GRIGIO | grigio | Metrico | M 40x1,5 | 45 | 67 | 54 | 55 | 36 | 18,5 | 10 | |
| RQF2-M 40 NERO | nero | Metrico | M 40x1,5 | 29,5 | 67 | 54 | 55 | 36 | 18,5 | 10 | |
| RQF2-M 50 GRIGIO | grigio | Metrico | M 50x1,5 | 55 | 86 | 73 | 64 | 30 | 20 | 10 | |
| RQF2-M 50 NERO | nero | Metrico | M 50x1,5 | 55 | 86 | 73 | 64 | 30 | 20 | 10 | |
| RQF2-M 63 GRIGIO | grigio | Metrico | M 63x1,5 | 68 | 86 | 73 | 70 | 30 | 20 | 5 | |
| RQF2-M 63 NERO | nero | Metrico | M 63x1,5 | 68 | 86 | 73 | 70 | 30 | 20 | 5 |
