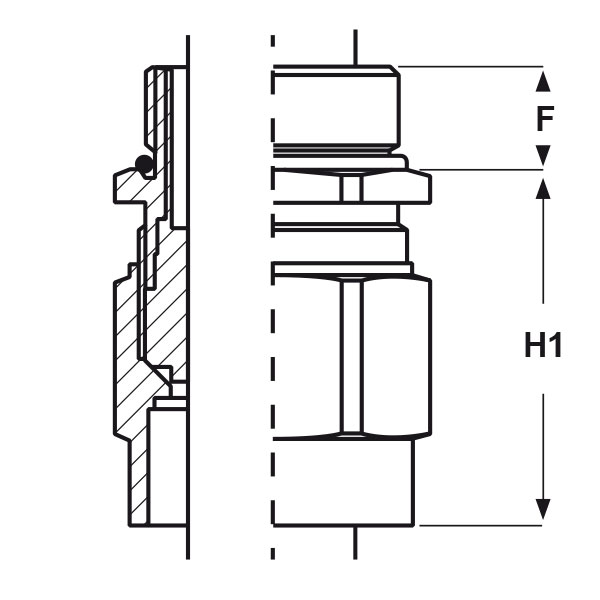

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

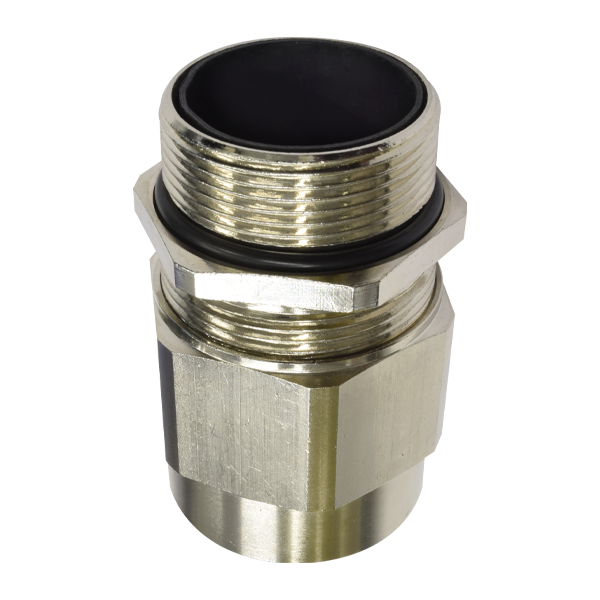

ADATTATORI PRESSACAVO (FILETTO METRICO)
Materiale: adattatore in ottone nichelato, guarnizione e O-Ring in gomma.
Guarnizione: -FL2 (a ”fungo“ lunga).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Normative e Certificazioni: UKCA.

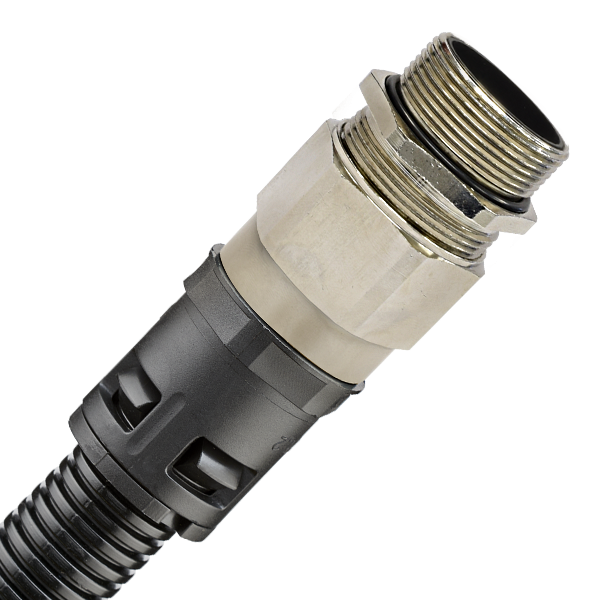

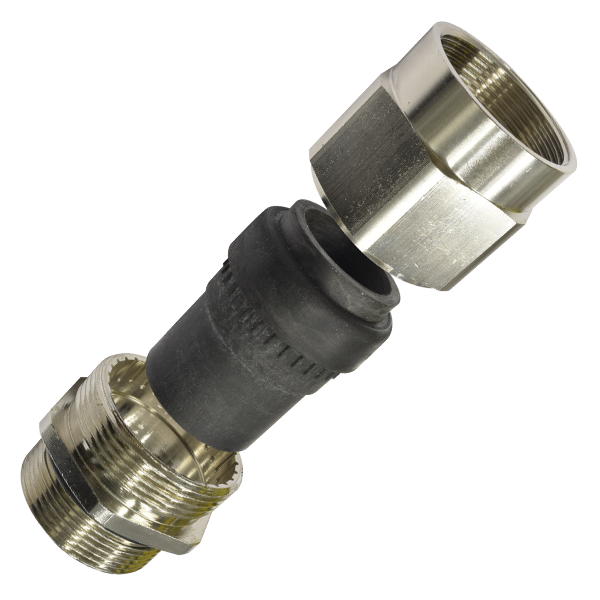

Caratteristiche: questi adattatori hanno il filetto metrico identico sia internamente che esternamente e, grazie alla guarnizione interna ed al serraggio a compressione, fungono da pressacavi. Sono stati concepiti per essere accoppiati al filetto esterno di qualsiasi raccordo metrico offrendo così la funzione di bloccaggio del cavo a tenuta stagna. La guarnizione è lunga (in modo da isolare completamente la parte interna dell’adattatore pressacavo) ed è dotata di nervature antirotazione che ne impediscono la torsione.
Guarnizione: -FL2 (a ”fungo“ lunga).
Temperatura d'uso: -40°C / +100°C
Protezione IP: IP 68.
Normative e Certificazioni: UKCA.
Caratteristiche: questi adattatori hanno il filetto metrico identico sia internamente che esternamente e, grazie alla guarnizione interna ed al serraggio a compressione, fungono da pressacavi. Sono stati concepiti per essere accoppiati al filetto esterno di qualsiasi raccordo metrico offrendo così la funzione di bloccaggio del cavo a tenuta stagna. La guarnizione è lunga (in modo da isolare completamente la parte interna dell’adattatore pressacavo) ed è dotata di nervature antirotazione che ne impediscono la torsione.
ARTICOLO | per cavi con ø min - max mm | filetto passo | filetto valore | chiave mm | H1 mm | F mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|
| ZM M16 | 6 - 10,5 | Metrico | 16x1,5 | 18 | 35 | 10 | 50 | |
| ZM M20 | 8 - 14,5 | Metrico | 20x1,5 | 24 | 36 | 10 | 25 | |
| ZM M25 | 12,5 - 19 | Metrico | 25x1,5 | 30 | 41 | 11 | 25 | |
| ZM M32 | 17 - 25,5 | Metrico | 32x1,5 | 36 | 46 | 13 | 25 | |
| ZM M40 | 24 - 33 | Metrico | 40x1,5 | 46 | 48 | 13 | 10 | |
| ZM M50 | 33 - 42 | Metrico | 50x1,5 | 55 | 53 | 14 | 5 |
