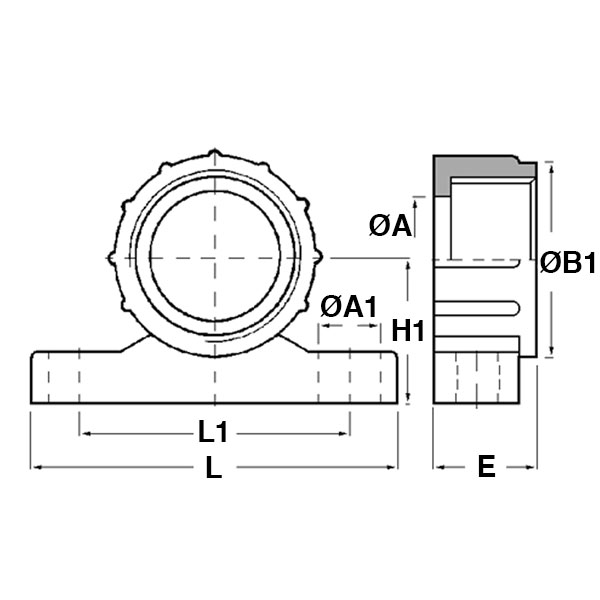

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

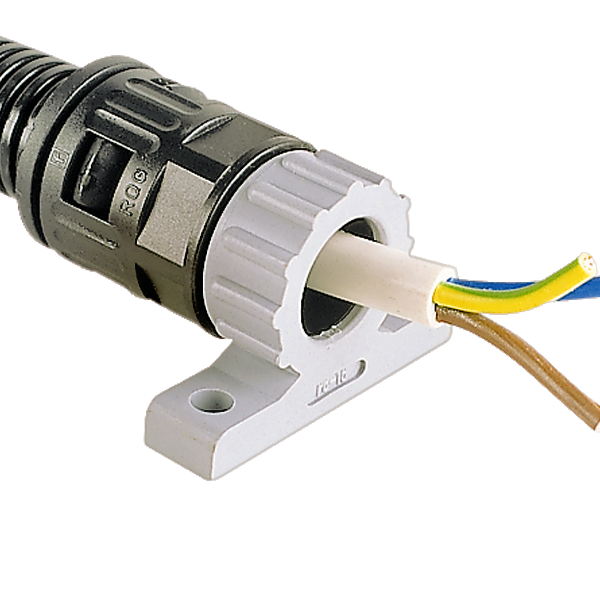

STAFFE REGGITUBO IN PLASTICA CON ANELLO (filetto PG)
Materiale: polipropilene.
Colore: grigio RAL 7001.
Temperatura d'uso: -40°C / +100°C
Normative e Certificazioni: UKCA.
Caratteristiche: l’anello filettato consente l’avvitamento del raccordo al suo interno. I fori posti sulla base delle staffe permettono il fissaggio tramite viti. Con filetto PG secondo DIN 40430.
Colore: grigio RAL 7001.
Temperatura d'uso: -40°C / +100°C
Normative e Certificazioni: UKCA.
Caratteristiche: l’anello filettato consente l’avvitamento del raccordo al suo interno. I fori posti sulla base delle staffe permettono il fissaggio tramite viti. Con filetto PG secondo DIN 40430.
ARTICOLO | filetto passo | filetto valore | ØA mm | ØA1 mm | ØB1 mm | L mm | L1 mm | H1 mm | E mm | confezione pz. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BWK-P 9 | PG | 9 | 10,5 | 5,7 | 19 | 40 | 29 | 14,5 | 14 | 50 | |
| BWK-P 11 | PG | 11 | 13 | 5,7 | 27 | 50 | 37 | 20 | 14 | 50 | |
| BWK-P 13,5 | PG | 13,5 | 15,5 | 5,7 | 27 | 50 | 37 | 20 | 14 | 50 | |
| BWK-P 16 | PG | 16 | 17,5 | 5,7 | 27 | 50 | 37 | 20 | 14 | 50 | |
| BWK-P 21 | PG | 21 | 22 | 5,7 | 32 | 57 | 43 | 25 | 14 | 50 | |
| BWK-P 29 | PG | 29 | 30 | 6,7 | 41 | 67 | 53 | 27,5 | 16,5 | 25 | |
| BWK-P 36 | PG | 36 | 39 | 6,7 | 52 | 80 | 65 | 33 | 16,5 | 25 | |
| BWK-P 48 | PG | 48 | 53 | 6,7 | 65 | 93 | 76 | 38,5 | 19 | 25 |
