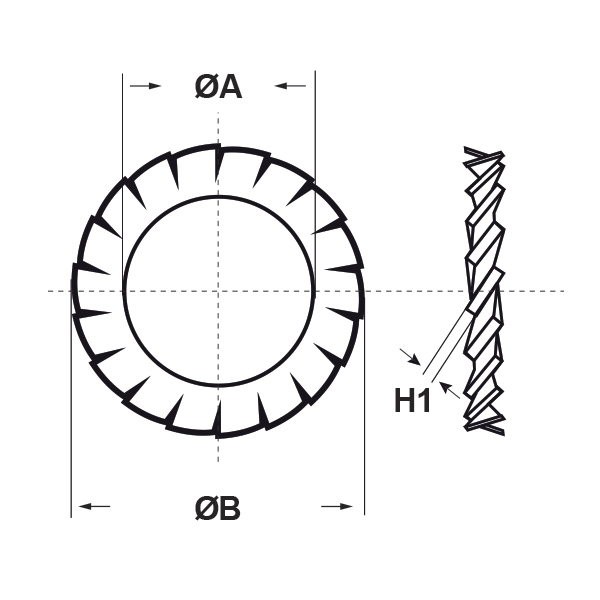

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

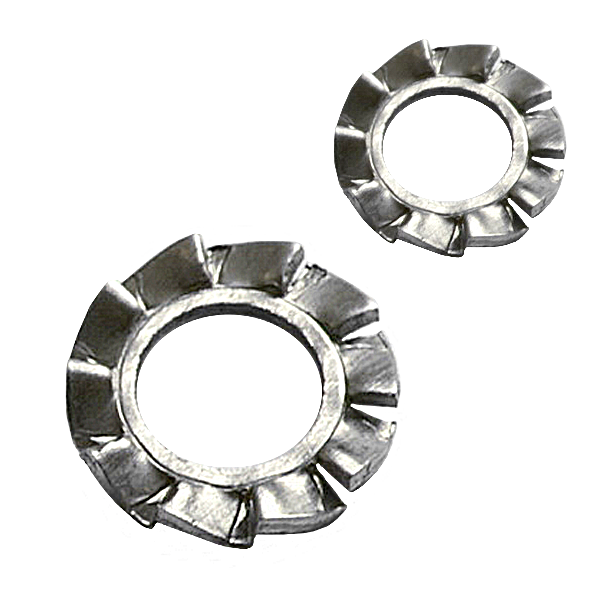

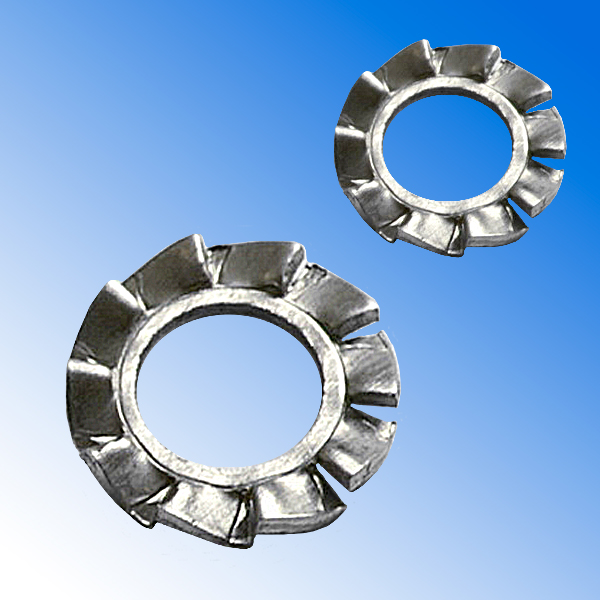

RONDELLE ZIGRINATE IN ACCIAIO INOSSIDABILE A NORMATIVA DIN
Materiale: acciaio inossidabile A2.
Colore: acciaio.
Normative e Certificazioni: le rondelle DIN 6798 corrispondono anche alle normative UNI 8842.
Caratteristiche: queste rondelle vengono utilizzate per il bloccaggio di distanziatori, viti, bulloni e dadi. Prevengono eventuali allentamenti in caso di vibrazioni.
Su richiesta: possono essere fornite in acciaio inossidabile A4.
Colore: acciaio.
Normative e Certificazioni: le rondelle DIN 6798 corrispondono anche alle normative UNI 8842.
Caratteristiche: queste rondelle vengono utilizzate per il bloccaggio di distanziatori, viti, bulloni e dadi. Prevengono eventuali allentamenti in caso di vibrazioni.
Su richiesta: possono essere fornite in acciaio inossidabile A4.
ARTICOLO | ØA mm | ØB mm | H1 mm | confezione pz. | |
|---|---|---|---|---|---|
| M-DIN 6798 M2 | 2,2 | 4,5 | 0,3 | 1000 | |
| M-DIN 6798 M2,5 | 2,7 | 5,5 | 0,4 | 1000 | |
| M-DIN 6798 M3 | 3,2 | 6 | 0,4 | 1000 | |
| M-DIN 6798 M4 | 4,3 | 8 | 0,5 | 1000 | |
| M-DIN 6798 M5 | 5,3 | 10 | 0,6 | 1000 | |
| M-DIN 6798 M6 | 6,4 | 11 | 0,7 | 1000 | |
| M-DIN 6798 M8 | 8,2 | 14 | 0,8 | 1000 | |
| M-DIN 6798 M10 | 10,5 | 18 | 0,9 | 1000 | |
| M-DIN 6798 M12 | 13 | 20,5 | 1 | 500 | |
| M-DIN 6798 M14 | 15 | 24 | 1 | 200 | |
| M-DIN 6798 M16 | 17 | 26 | 1,2 | 200 | |
| M-DIN 6798 M18 | 19 | 30 | 1,4 | 200 | |
| M-DIN 6798 M20 | 21 | 33 | 1,4 | 100 | |
| M-DIN 6798 M22 | 23 | 36 | 1,5 | 100 | |
| M-DIN 6798 M24 | 25 | 38 | 1,5 | 100 | |
| M-DIN 6798 M27 | 28 | 44 | 1,6 | 50 |
