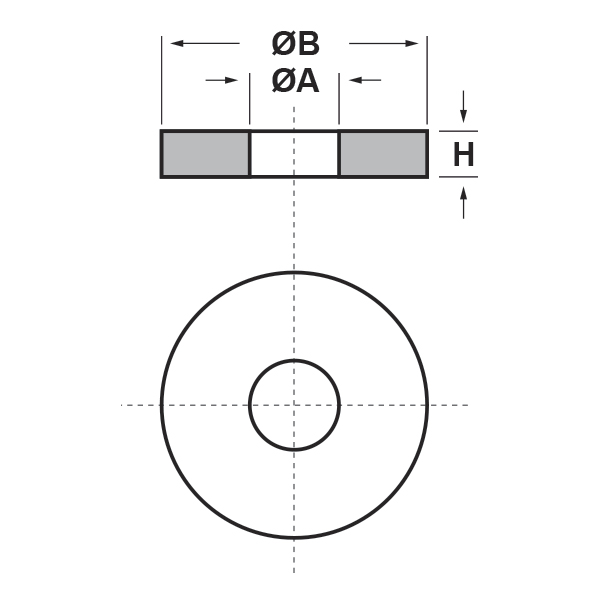

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

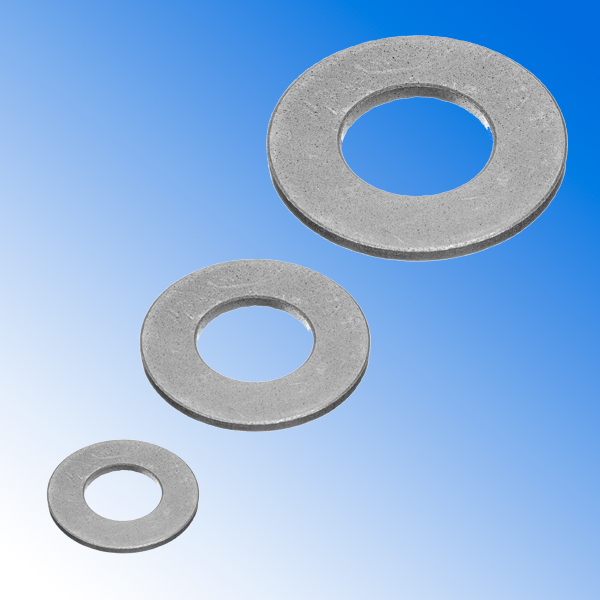

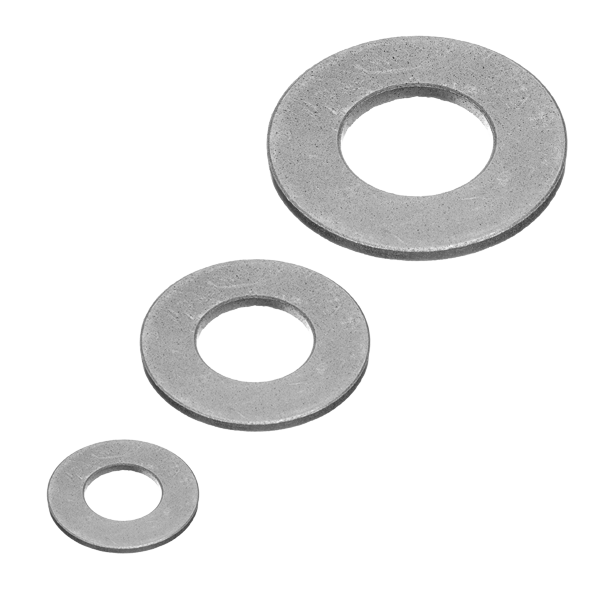

RONDELLE PIANE IN ACCIAIO INOSSIDABILE A2 A NORMATIVA DIN 9021
Materiale: acciaio inossidabile A2.
Colore: acciaio.
Temperatura d'uso: max +250°C
Normative e Certificazioni: corrispondono anche alle normative EN ISO 7093 e UNI 6593.
Su richiesta: possono essere fornite in acciaio inossidabile A4.
Colore: acciaio.
Temperatura d'uso: max +250°C
Normative e Certificazioni: corrispondono anche alle normative EN ISO 7093 e UNI 6593.
Su richiesta: possono essere fornite in acciaio inossidabile A4.
ARTICOLO | per vite | ØA mm | ØB mm | H mm | confezione pz. | |
|---|---|---|---|---|---|---|
| GRB 2,2x6x0,8 | M2 | 2,2 | 6 | 0,8 | 1000 | |
| GRB 2,7x8x0,8 | M2,5 | 2,7 | 8 | 0,8 | 1000 | |
| GRB 3,2x9x0,8 | M3 | 3,2 | 9 | 0,8 | 1000 | |
| GRB 3,7x11x0,8 | M3,5 | 3,7 | 11 | 0,8 | 1000 | |
| GRB 4,3x12x1 | M4 | 4,3 | 12 | 1 | 500 | |
| GRB 5,3x15x1,2 | M5 | 5,3 | 15 | 1,2 | 500 | |
| GRB 6,4x18x1,6 | M6 | 6,4 | 18 | 1,6 | 500 | |
| GRB 7,4x22x2 | M7 | 7,4 | 22 | 2 | 500 | |
| GRB 8,4x24x2 | M8 | 8,4 | 24 | 2 | 200 | |
| GRB 10,5x30x2,5 | M10 | 10,5 | 30 | 2,5 | 200 | |
| GRB 13x37x3 | M12 | 13 | 37 | 3 | 100 | |
| GRB 15x44x3 | M14 | 15 | 44 | 3 | 100 | |
| GRB 17x50x3 | M16 | 17 | 50 | 3 | 100 | |
| GRB 20x56x4 | M18 | 20 | 56 | 4 | 100 | |
| GRB 22x60x4 | M20 | 22 | 60 | 4 | 100 | |
| GRB 26x72x5 | M24 | 26 | 72 | 5 | - | |
| GRB 33x92x6 | M30 | 33 | 92 | 6 | - | |
| GRB 39x110x8 | M36 | 39 | 110 | 8 | - |
