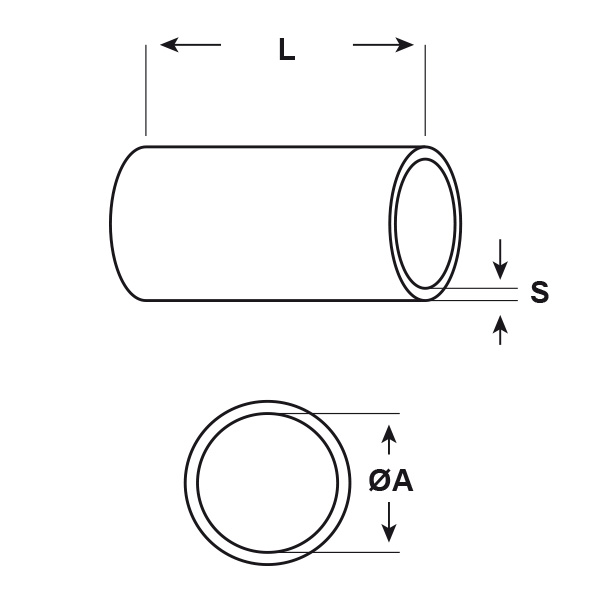

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.
MANICOTTI IN GOMMA - serie “HELAVIA” -
Materiale: neoprene 3490.
Colore: nero, bianco, blu, verde, giallo, arancione, marrone, rosso, viola, grigio, rosa, azzurro o giallo/verde.
Temperatura d'uso: -30°C / +90°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: i manicotti sono molto elastici e costituiscono la soluzione ideale per l'isolamento e la protezione delle estremità dei conduttori da sporco, corrosione e attrito. Hanno una media resistenza agli olii, alle benzine, all’ozono ed all'invecchiamento. Possono essere utilizzati anche come sistema di marcatura dei cavi.

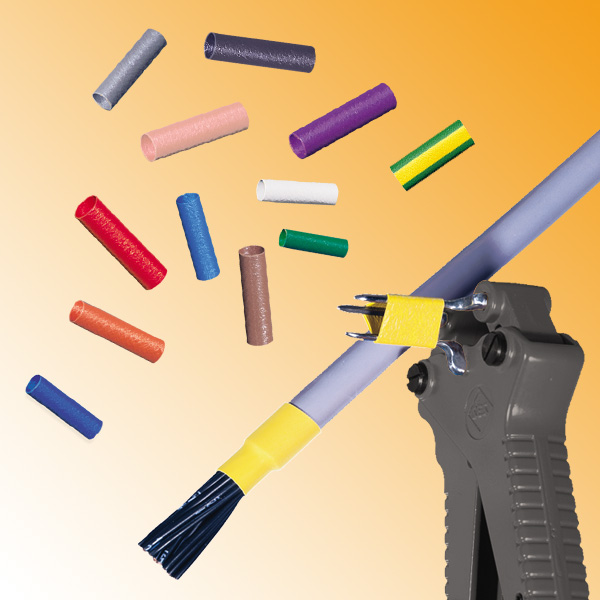

Il montaggio dei manicotti sui conduttori viene effettuato mediante l'uso delle pinze a 3 becchi ed è facilitato dalla lubrificazione interna. I manicotti con diametro interno da 10 mm in poi non sono lubrificati internamente; per cui, per facilitare il montaggio di questi sulle pinze è consigliabile l'utilizzo del lubrificante LUB 2.
Su richiesta: per quantità, possono essere forniti speciali manicotti conduttivi “antistatici” prodotti in una gomma a base nitrilica con durezza 60 Shore A, con una resistività trasversale dell'ordine di 106 Ohm.cm, con una buona resistenza chimica agli olii e con temperatura d’uso -25°C / +100°C.
Colore: nero, bianco, blu, verde, giallo, arancione, marrone, rosso, viola, grigio, rosa, azzurro o giallo/verde.
Temperatura d'uso: -30°C / +90°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: i manicotti sono molto elastici e costituiscono la soluzione ideale per l'isolamento e la protezione delle estremità dei conduttori da sporco, corrosione e attrito. Hanno una media resistenza agli olii, alle benzine, all’ozono ed all'invecchiamento. Possono essere utilizzati anche come sistema di marcatura dei cavi.
Il montaggio dei manicotti sui conduttori viene effettuato mediante l'uso delle pinze a 3 becchi ed è facilitato dalla lubrificazione interna. I manicotti con diametro interno da 10 mm in poi non sono lubrificati internamente; per cui, per facilitare il montaggio di questi sulle pinze è consigliabile l'utilizzo del lubrificante LUB 2.
Su richiesta: per quantità, possono essere forniti speciali manicotti conduttivi “antistatici” prodotti in una gomma a base nitrilica con durezza 60 Shore A, con una resistività trasversale dell'ordine di 106 Ohm.cm, con una buona resistenza chimica agli olii e con temperatura d’uso -25°C / +100°C.
ARTICOLO | colore | Ø est. cavo min - max mm | ØA mm | L mm | S mm | confezione pz. | |
|---|---|---|---|---|---|---|---|
| A0 ARANCIONI | arancione | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 AZZURRI | azzurro | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 BIANCHI | bianco | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 BLU | blu | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 GIALLI | giallo | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| AGV 0 | giallo/verde | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 GRIGI | grigio | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 MARRONI | marrone | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 NERI | nero | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 ROSA | rosa | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 ROSSI | rosso | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 VERDI | verde | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A0 VIOLA | viola | 1,25 - 2 | 1,25 | 20 | 0,5 | 1000 | |
| A1 ARANCIONI | arancione | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 AZZURRI | azzurro | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 BIANCHI | bianco | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 BLU | blu | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 GIALLI | giallo | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| AGV 1 | giallo/verde | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 GRIGI | grigio | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 MARRONI | marrone | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 NERI | nero | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 ROSA | rosa | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 ROSSI | rosso | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 VERDI | verde | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1 VIOLA | viola | 1,75 - 3,5 | 1,75 | 20 | 0,5 | 1000 | |
| A1BIS ARANCIONI | arancione | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS AZZURRI | azzurro | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS BIANCHI | bianco | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS BLU | blu | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS GIALLI | giallo | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| AGV 1BIS | giallo/verde | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS GRIGI | grigio | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS MARRONI | marrone | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS NERI | nero | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS ROSA | rosa | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS ROSSI | rosso | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS VERDI | verde | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1BIS VIOLA | viola | 2,4 - 4,5 | 2,4 | 20 | 0,6 | 1000 | |
| A1K ARANCIONI* | arancione | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K AZZURRI* | azzurro | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K BIANCHI* | bianco | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K BLU* | blu | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K GIALLI* | giallo | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K GRIGI* | grigio | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K MARRONI* | marrone | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K NERI* | nero | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K ROSA* | rosa | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K ROSSI* | rosso | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K VERDI* | verde | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A1K VIOLA* | viola | 2,5 - 5,5 | 2,5 | 25 | 0,9 | 1000 | |
| A2 ARANCIONI | arancione | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 AZZURRI | azzurro | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 BIANCHI | bianco | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 BLU | blu | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 GIALLI | giallo | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| AGV 2 | giallo/verde | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 GRIGI | grigio | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 MARRONI | marrone | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 NERI | nero | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 ROSA | rosa | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 ROSSI | rosso | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 VERDI | verde | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2 VIOLA | viola | 3 - 6 | 3 | 25 | 0,6 | 1000 | |
| A2K ARANCIONI* | arancione | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K AZZURRI* | azzurro | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K BIANCHI* | bianco | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K BLU* | blu | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K GIALLI* | giallo | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K GRIGI* | grigio | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K MARRONI* | marrone | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K NERI* | nero | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K ROSA* | rosa | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K ROSSI* | rosso | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K VERDI* | verde | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A2K VIOLA* | viola | 4 - 8 | 4 | 30 | 1,2 | 1000 | |
| A3 ARANCIONI | arancione | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 AZZURRI | azzurro | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 BIANCHI | bianco | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 BLU | blu | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 GIALLI | giallo | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| AGV 3 | giallo/verde | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 GRIGI | grigio | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 MARRONI | marrone | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 NERI | nero | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 ROSA | rosa | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 ROSSI | rosso | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 VERDI | verde | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A3 VIOLA | viola | 5 - 9 | 5 | 25 | 0,7 | 1000 | |
| A4 ARANCIONI | arancione | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 AZZURRI | azzurro | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 BIANCHI | bianco | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 BLU | blu | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 GIALLI | giallo | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| AGV 4 | giallo/verde | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 GRIGI | grigio | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 MARRONI | marrone | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 NERI | nero | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 ROSA | rosa | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 ROSSI | rosso | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 VERDI | verde | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A4 VIOLA | viola | 7,5 - 12 | 7,5 | 30 | 0,8 | 1000 | |
| A5 ARANCIONI | arancione | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 AZZURRI | azzurro | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 BIANCHI | bianco | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 BLU | blu | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 GIALLI | giallo | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| AGV 5 | giallo/verde | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 GRIGI | grigio | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 MARRONI | marrone | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 NERI | nero | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 ROSA | rosa | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 ROSSI | rosso | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 VERDI | verde | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A5 VIOLA | viola | 10 - 15 | 10 | 35 | 0,9 | 500 | |
| A8 ARANCIONI | arancione | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 AZZURRI | azzurro | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 BIANCHI | bianco | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 BLU | blu | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 GIALLI | giallo | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| AGV 8 | giallo/verde | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 GRIGI | grigio | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 MARRONI | marrone | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 NERI | nero | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 ROSA | rosa | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 ROSSI | rosso | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 VERDI | verde | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A8 VIOLA | viola | 12 - 20 | 12 | 50 | 1,2 | 500 | |
| A9 ARANCIONI | arancione | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 AZZURRI | azzurro | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 BIANCHI | bianco | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 BLU | blu | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 GIALLI | giallo | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| AGV 9 | giallo/verde | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 GRIGI | grigio | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 MARRONI | marrone | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 NERI | nero | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 ROSA | rosa | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 ROSSI | rosso | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 VERDI | verde | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A9 VIOLA | viola | 14 - 23 | 14 | 50 | 1,3 | 500 | |
| A10 ARANCIONI | arancione | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 AZZURRI | azzurro | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 BIANCHI | bianco | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 BLU | blu | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 GIALLI | giallo | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| AGV 10 | giallo/verde | 17 - 28 | 17 | 50 | 1,3 | 100 | |
| A10 GRIGI | grigio | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 MARRONI | marrone | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 NERI | nero | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 ROSA | rosa | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 ROSSI | rosso | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 VERDI | verde | 17 - 28 | 17 | 50 | 1,3 | 500 | |
| A10 VIOLA | viola | 17 - 28 | 17 | 50 | 1,3 | 500 |
