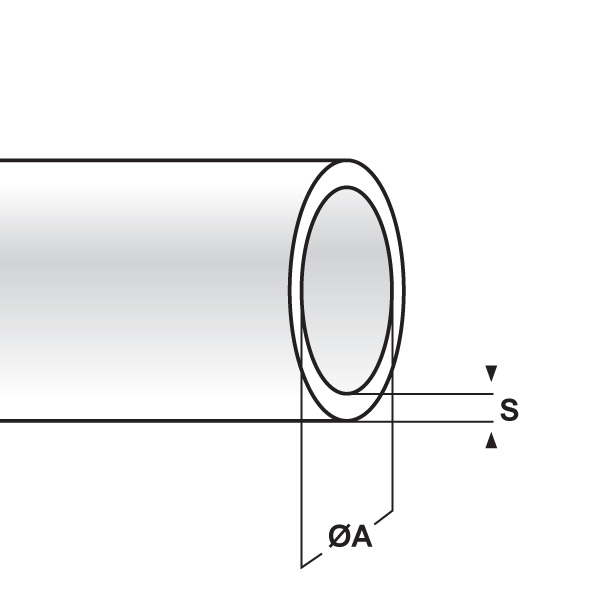

Il disegno è indicativo e le proporzioni potrebbero non corrispondere alle dimensioni in tabella o reali.

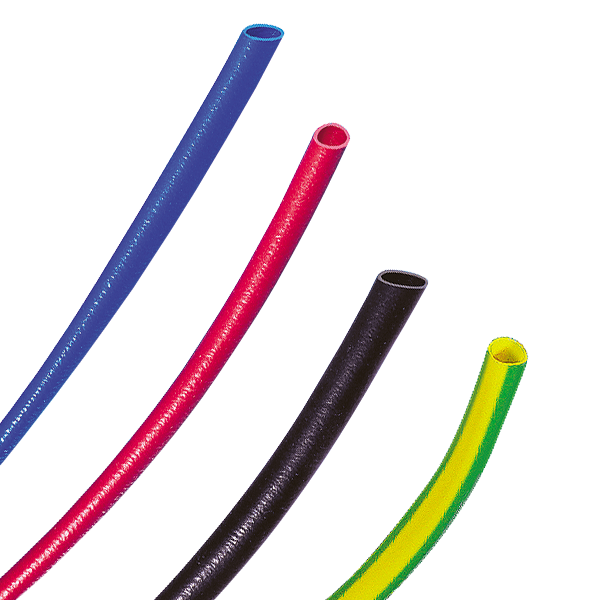

GUAINA ISOLANTE IN GOMMA - serie “HELAVIA” -
Materiale: neoprene 3490.
Colore: nero, bianco, blu, verde, giallo, arancione, marrone, rosso, viola, grigio, rosa, azzurro, giallo/verde.
Temperatura d'uso: -30°C / +90°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: questa guaina offre una buona protezione meccanica ed un buon isolamento dielettrico. È molto morbida ed elastica, ha una media resistenza agli oli, alle benzine, all’ozono ed all’invecchiamento. La guaina bicolore viene utilizzata per l'identificazione della messa a terra. Fino alla misura con diametro interno da 7,5 mm è trattata internamente con un lubrificante che facilita lo scorrimento dei cavi.
Su richiesta: la guaina con diametro interno da 10 mm in poi è fornibile con lubrificante interno. Inoltre, per alcune misure è disponibile in una nuova versione certificata BS3858 type 1C.
Colore: nero, bianco, blu, verde, giallo, arancione, marrone, rosso, viola, grigio, rosa, azzurro, giallo/verde.
Temperatura d'uso: -30°C / +90°C
Infiammabilità: antifiamma e autoestinguente UL94-V0.
Caratteristiche: questa guaina offre una buona protezione meccanica ed un buon isolamento dielettrico. È molto morbida ed elastica, ha una media resistenza agli oli, alle benzine, all’ozono ed all’invecchiamento. La guaina bicolore viene utilizzata per l'identificazione della messa a terra. Fino alla misura con diametro interno da 7,5 mm è trattata internamente con un lubrificante che facilita lo scorrimento dei cavi.
Su richiesta: la guaina con diametro interno da 10 mm in poi è fornibile con lubrificante interno. Inoltre, per alcune misure è disponibile in una nuova versione certificata BS3858 type 1C.
ARTICOLO | colore | Ø est. cavo min - max mm | ØA mm | S mm | confezione mt. | |
|---|---|---|---|---|---|---|
| AM 0 NERA | nero | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 BIANCA | bianco | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 BLU | blu | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 VERDE | verde | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 GIALLA | giallo | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 ARANCIONE | arancione | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 MARRONE | marrone | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 ROSSA | rosso | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 VIOLA | viola | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 GRIGIA | grigio | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 ROSA | rosa | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 0 AZZURRA | azzurro | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AMGV 0 | giallo/verde | 1,25 - 2 | 1,2 | 0,5 | 100 | |
| AM 1 NERA | nero | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 BIANCA | bianco | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 BLU | blu | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 VERDE | verde | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 GIALLA | giallo | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 ARANCIONE | arancione | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 MARRONE | marrone | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 ROSSA | rosso | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 VIOLA | viola | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 GRIGIA | grigio | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 ROSA | rosa | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 AZZURRA | azzurro | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AMGV 1 | giallo/verde | 1,75 - 3,5 | 1,75 | 0,5 | 100 | |
| AM 1 bis NERA | nero | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis BIANCA | bianco | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis BLU | blu | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis VERDE | verde | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis GIALLA | giallo | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis ARANCIONE | arancione | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis MARRONE | marrone | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis ROSSA | rosso | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis VIOLA | viola | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis GRIGIA | grigio | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis ROSA | rosa | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1 bis AZZURRA | azzurro | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AMGV 1 bis | giallo/verde | 2,4 - 4,5 | 2,4 | 0,6 | 100 | |
| AM 1K NERA* | nero | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K BIANCA* | bianco | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K BLU* | blu | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K VERDE* | verde | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K GIALLA* | giallo | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K ARANCIONE* | arancione | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K MARRONE* | marrone | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K ROSSA* | rosso | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K VIOLA* | viola | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K GRIGIA* | grigio | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K ROSA* | rosa | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 1K AZZURRA* | azzurro | 2,5 - 5,5 | 2,5 | 0,9 | 100 | |
| AM 2 NERA | nero | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 BIANCA | bianco | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 BLU | blu | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 VERDE | verde | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 GIALLA | giallo | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 ARANCIONE | arancione | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 MARRONE | marrone | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 ROSSA | rosso | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 VIOLA | viola | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 GRIGIA | grigio | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 ROSA | rosa | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2 AZZURRA | azzurro | 3 - 6 | 3 | 0,6 | 100 | |
| AMGV 2 | giallo/verde | 3 - 6 | 3 | 0,6 | 100 | |
| AM 2K NERA* | nero | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K BIANCA* | bianco | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K BLU* | blu | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K VERDE* | verde | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K GIALLA* | giallo | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K ARANCIONE* | arancione | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K MARRONE* | marrone | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K ROSSA* | rosso | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K VIOLA* | viola | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K GRIGIA* | grigio | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K ROSA* | rosa | 4 - 8 | 4 | 1,2 | 100 | |
| AM 2K AZZURRA* | azzurro | 4 - 8 | 4 | 1,2 | 100 | |
| AM 3 NERA | nero | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 BIANCA | bianco | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 BLU | blu | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 VERDE | verde | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 GIALLA | giallo | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 ARANCIONE | arancione | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 MARRONE | marrone | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 ROSSA | rosso | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 VIOLA | viola | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 GRIGIA | grigio | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 ROSA | rosa | 5 - 9 | 5 | 0,7 | 100 | |
| AM 3 AZZURRA | azzurro | 5 - 9 | 5 | 0,7 | 100 | |
| AMGV 3 | giallo/verde | 5 - 9 | 5 | 0,7 | 100 | |
| AM 4 NERA | nero | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 BIANCA | bianco | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 BLU | blu | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 VERDE | verde | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 GIALLA | giallo | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 ARANCIONE | arancione | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 MARRONE | marrone | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 ROSSA | rosso | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 VIOLA | viola | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 GRIGIA | grigio | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 ROSA | rosa | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 4 AZZURRA | azzurro | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AMGV 4 | giallo/verde | 7,5 - 12 | 7,5 | 0,8 | 100 | |
| AM 5 NERA | nero | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 BIANCA | bianco | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 BLU | blu | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 VERDE | verde | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 GIALLA | giallo | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 ARANCIONE | arancione | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 MARRONE | marrone | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 ROSSA | rosso | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 VIOLA | viola | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 GRIGIA | grigio | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 ROSA | rosa | 10 - 15 | 10 | 0,9 | 50 | |
| AM 5 AZZURRA | azzurro | 10 - 15 | 10 | 0,9 | 50 | |
| AMGV 5 | giallo/verde | 10 - 15 | 10 | 0,9 | 50 | |
| AM 8 NERA | nero | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 BIANCA | bianco | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 BLU | blu | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 VERDE | verde | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 GIALLA | giallo | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 ARANCIONE | arancione | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 MARRONE | marrone | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 ROSSA | rosso | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 VIOLA | viola | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 GRIGIA | grigio | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 ROSA | rosa | 12 - 20 | 12 | 1,2 | 50 | |
| AM 8 AZZURRA | azzurro | 12 - 20 | 12 | 1,2 | 50 | |
| AMGV 8 | giallo/verde | 12 - 20 | 12 | 1,2 | 50 | |
| AM 9 NERA | nero | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 BIANCA | bianco | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 BLU | blu | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 VERDE | verde | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 GIALLA | giallo | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 ARANCIONE | arancione | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 MARRONE | marrone | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 ROSSA | rosso | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 VIOLA | viola | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 GRIGIA | grigio | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 ROSA | rosa | 14 - 23 | 14 | 1,3 | 50 | |
| AM 9 AZZURRA | azzurro | 14 - 23 | 14 | 1,3 | 50 | |
| AMGV 9 | giallo/verde | 14 - 23 | 14 | 1,3 | 50 | |
| AM 10 NERA | nero | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 BIANCA | bianco | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 BLU | blu | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 VERDE | verde | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 GIALLA | giallo | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 ARANCIONE | arancione | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 MARRONE | marrone | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 ROSSA | rosso | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 VIOLA | viola | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 GRIGIA | grigio | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 ROSA | rosa | 17 - 28 | 17 | 1,3 | 40 | |
| AM 10 AZZURRA | azzurro | 17 - 28 | 17 | 1,3 | 40 | |
| AMGV 10 | giallo/verde | 17 - 28 | 17 | 1,3 | 40 |
